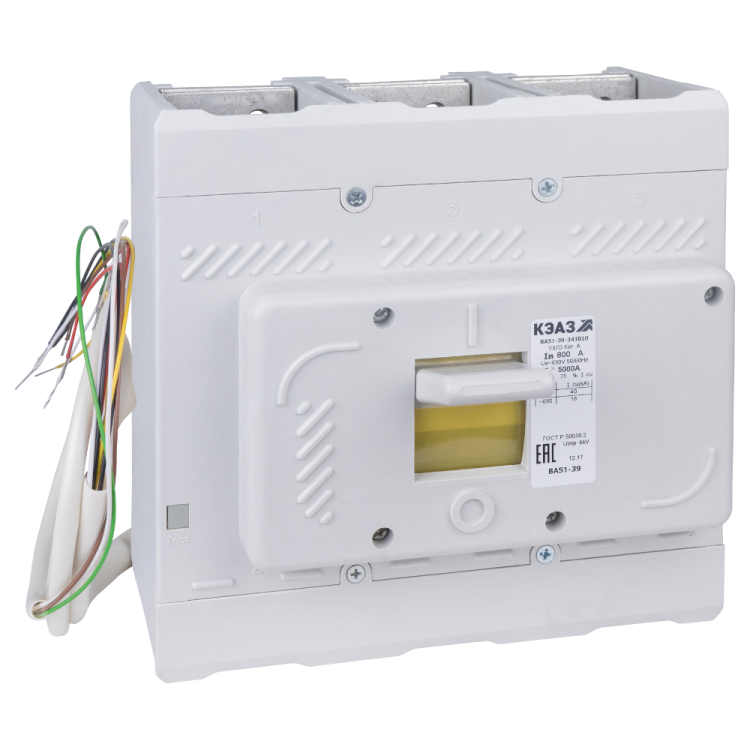

Выключатель автоматический 630А 5000Im ВА51-39-341810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 220965

Автоматический выключатель ВА51-39-341810-630А-5000-690В-АС-НР230В-АС/220В-ДС-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе для защиты сетей переменного тока до 690 В и постоянного тока до 440 В. Подходит для промышленных объектов с высокими нагрузками, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА51-39-341810-630А-5000-690В-АС-НР230В-АС/220В-ДС-УХЛ3 предназначен для защиты электрических цепей от:

• токов перегрузки;
• коротких замыканий;
• снижения напряжения ниже допустимого уровня;
• необходимости редких ручных включений и отключений.

Используется в промышленных системах: распределительных щитах, питающих мощные двигатели, конвейеры, сварочные установки, системы вентиляции и насосные станции. Применяется в условиях, требующих повышенной надёжности и устойчивости к колебаниям температуры.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), 440 В постоянного тока (DC);
• Номинальный ток: 630 А; максимальная токовая нагрузка - 630 А без изменения настроек;
• Количество полюсов: 3;
• Номинальная отключающая способность: 40 кА - способен безопасно отключить аварийный ток до этого значения;
• Тип расцепителей: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ);
• Уставка магнитного расцепления: 5000 А - сработает при токе короткого замыкания ≥5000 А;
• Диапазон регулировки защиты от перегрузки: фиксированная уставка - 630 А, не настраивается;
• Частота: 50/60 Гц - совместим с сетями России и стран с другими стандартами;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных помещений и открытых площадок;
• Подключение: винтовое, с возможностью подключения кабелей сечением до 400 мм2;
• Дополнительный расцепитель: независимый (ДС), питание - 230 В AC / 220 В DC - позволяет удалённо отключать устройство через внешний сигнал;
• Способ монтажа: на монтажную плату (фиксация винтами);
• Конструкция: стационарное исполнение - не предназначено для выдвижения из шкафа;
• Дугогасительная камера: 6 камер - обеспечивает гашение дуги при отключении больших токов;
• Привод: ручной рычажковый - управление вручную, без автоматических механизмов.

Совместимость и монтаж

Выключатель ВА51-39-341810-630А-5000-690В-АС-НР230В-АС/220В-ДС-УХЛ3 монтируется исключительно на монтажную плиту с помощью винтов. Для правильной установки необходимо:

• обеспечить жёсткую фиксацию на металлической поверхности с заземлением;
• использовать кабель сечением не более 400 мм2 - при меньшем сечении возможна плохая контактная передача;
• не применять в шкафах с выдвижными направляющими - конструкция не предусматривает выдвижения;
• при подключении дополнительного расцепителя (НР230AC/220DC) соблюдать полярность и напряжение - 230 В переменного или 220 В постоянного тока.

Не рекомендуется использовать в шкафах с ограниченным доступом - обслуживание и проверка требуют свободного подхода к верхней части аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям:

• ГОСТ Р 50030.2 - российские нормы для автоматических выключателей;
• ТУ3422-081-05758109-2011 - технические условия КЭАЗ;
• внесён в Реестр средств измерений РФ (код РЭ-2514/20).

Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - не применяйте во влажных средах без дополнительной герметизации шкафа.

Преимущества

• высокая отключающая способность (40 кА) - подходит для крупных промышленных объектов с большими токами КЗ;
• комбинация теплового и электромагнитного расцепителей - точная защита как от длительных перегрузок, так и от внезапных КЗ;
• возможность дистанционного отключения через независимый расцепитель - удобно для автоматизированных систем;
• широкий диапазон рабочих температур (-60…+40 C) - надёжная работа даже в суровых климатических условиях;
• винтовое подключение с большим сечением кабеля (до 400 мм2) - поддерживает мощные линии без переходников.

Ограничения применения

• не предназначен для частых операций включения/отключения - рассчитан на редкие маневры;
• IP20 - нельзя использовать вне закрытых шкафов, особенно в сырых или запылённых помещениях;
• нет возможности регулировки порога перегрузки - уставка фиксирована на 630 А, нельзя адаптировать под менее мощные нагрузки;
• монтаж только на монтажную плату - невозможно установить на DIN-рейку;
• не имеет встроенного механизма сигнализации состояния - для контроля нужен внешний модуль или индикация на панели.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощными станками;
• защита питания конвейерной линии на пищевом заводе с нагрузкой около 600–630 А;
• распределительный пункт на холодильной базе, где температура опускается ниже -40 C;
• система управления насосной станцией с дистанционным отключением по команде SCADA.

Практические советы

• При выборе аналогичного устройства - обращайте внимание на номинальный ток и отключающую способность. ВА51-39-341810-630А-5000-690В-АС-НР230В-АС/220В-ДС-УХЛ3 подходит только для нагрузок близких к 630 А.
• Проверьте соответствие сечения кабеля - использование проводов меньше 150 мм2 может вызвать нагрев в местах соединения.
• Для работы в условиях низких температур (ниже -40 C) убедитесь, что все компоненты внутри шкафа прогреты до рабочего режима перед включением.
• При использовании независимого расцепителя (НР230AC/220DC) подключайте его через стабилизированный источник питания - скачки напряжения могут повредить катушку.
• Не используйте этот выключатель вместо рубильника - он не предназначен для частого ручного переключения.
