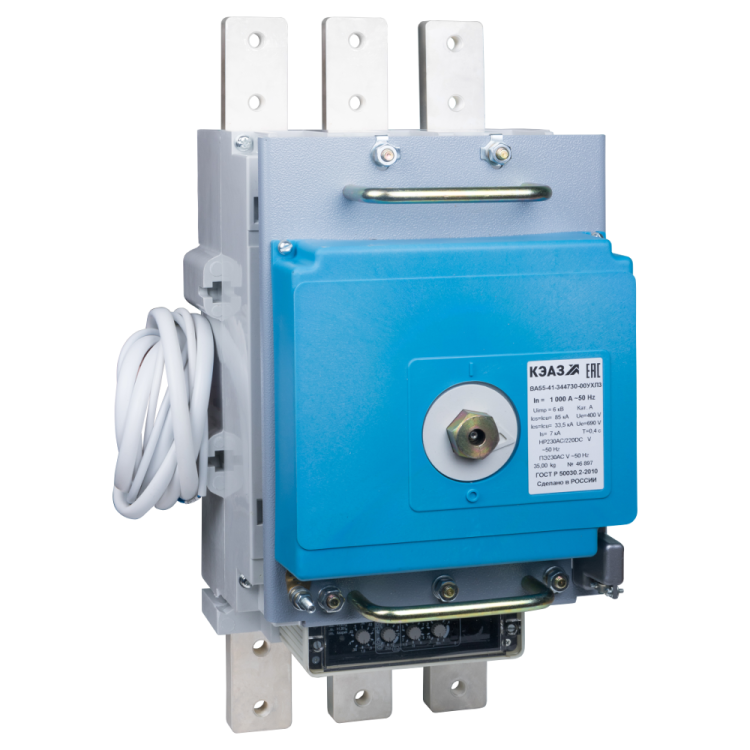

Выключатель автоматический 1000А ВА55-41-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 108180

Автоматический выключатель ВА55-41-344730 от КЭАЗ — трёхполюсный силовой аппарат в литом корпусе с номинальным током 1000 А и напряжением до 690 В AC, предназначен для надёжной защиты мощных электрических сетей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Модель ВА55-41-344730 УХЛ3 с электронным расцепителем и встроенным моторным приводом подходит для промышленных объектов с высокими требованиями к безопасности и надёжности.

Назначение и область применения

Автоматический выключатель ВА55-41-344730 применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 690 В. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивает редкие (не более 6 раз в час) оперативные включения и отключения. Также подходит для прямого пуска асинхронных двигателей средней и большой мощности. Применяется в промышленных щитах, на подстанциях, в системах питания насосных станций, конвейеров, компрессоров и других энергоёмких установках.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 55 кА
• Количество полюсов: 3
• Род тока: переменный (AC)
• Частота: 50/60 Гц
• Диапазон регулировки тока срабатывания КЗ: 55–10 000 А
• Напряжение цепи управления: 230 В AC
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L
• Тип дополнительного расцепителя: независимый
• Тип привода: электромагнитный с встроенным моторным приводом
• Климатическое исполнение: УХЛ3 — работает при температурах от –50 до +55 °C
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, не защищён от воды и пыли
• Максимальное сечение кабеля: 1440 мм²
• Количество контактов: 6
• Тип подключения: винтовое
• Тип элемента управления: ручка-переключатель поворотная
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Количество дугогасительных камер: 3
• Конструкция: стационарное исполнение

Совместимость и монтаж

Автоматический выключатель ВА55-41-344730 устанавливается исключительно на монтажную плиту с жёстким креплением через винты. Подключение кабелей осуществляется винтовыми зажимами — допускается использование проводов сечением до 1440 мм². Для работы требуется внешнее питание цепи управления 230 В AC. Встроенный моторный привод позволяет удалённо управлять выключателем, что удобно при использовании в составе АСУ ТП. Обязательно соблюдать посадочные габариты, соответствующие схеме 344730. Не рекомендуется использовать в шкафах с ограниченным доступом — необходим свободный доступ к ручке управления и контактам для обслуживания.

Безопасность и стандарты

Выключатель ВА55-41-344730 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Электронный расцепитель обеспечивает точную и настраиваемую защиту, снижая риск ложных срабатываний. Конструкция с тремя дугогасительными камерами гарантирует безопасное гашение дуги даже при максимальной отключающей способности 55 кА. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2512/20).

Преимущества

• Высокая отключающая способность (55 кА) — подходит для сетей с большими токами КЗ
• Электронный расцепитель с широким диапазоном настройки (55–10 000 А) — точная адаптация под нагрузку
• Встроенный моторный привод — возможность дистанционного управления без ручного вмешательства
• Широкий диапазон рабочих температур (–50…+55 °C) — надёжная работа в суровых условиях
• Поддержка больших сечений кабелей (до 1440 мм²) — совместимость с мощными линиями
• Изготовлен в литом корпусе — повышенная механическая прочность и долговечность

Ограничения применения

• Не предназначен для частых включений — максимум 6 операций в час; при необходимости чаще — используйте контакторы
• Степень защиты IP20 — нельзя применять во влажных, запылённых или открытых помещениях без дополнительной защиты
• Требуется внешнее питание 230 В AC для управления — без него моторный привод не будет работать
• Стационарное исполнение — невозможно демонтировать без отключения сети и снятия с монтажной платы
• Не рассчитан на постоянные импульсные нагрузки — не используется в сварочных аппаратах или частотниках без фильтрации

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью до 1 МВт
• Отключение и пуск крупных асинхронных двигателей (например, вентиляторов, насосов, прессов)
• Центральный коммутирующий элемент в распределительных щитах на тепловых и гидроэлектростанциях
• Системы аварийного отключения в химических производствах с требованием к быстрому срабатыванию
• Интеграция в системы автоматизации с управлением по протоколу Modbus через внешний контроллер

Практические советы

• При выборе убедитесь, что номинальный ток вашего оборудования не превышает 1000 А — перегрузка вызовет преждевременное срабатывание
• Для монтажа используйте только качественные медные кабели сечением до 1440 мм² — алюминиевые провода не подходят
• Обеспечьте доступ к ручке управления и винтовым зажимам — сервисное обслуживание требует физического доступа
• Проверьте наличие 230 В AC на входе цепи управления перед первым включением — без этого моторный привод не сработает
• Настройте пороги срабатывания расцепителя согласно нагрузкам вашей системы — завышенные значения снижают защиту, заниженные — вызывают ложные отключения
• При работе в холодных условиях (ниже –30 °C) проверьте герметичность соединений — возможна конденсация внутри корпуса
