Выключатель автоматический ВА55-41-340010-1000А-690AC-УХЛ3 | 108238 КЭАЗ

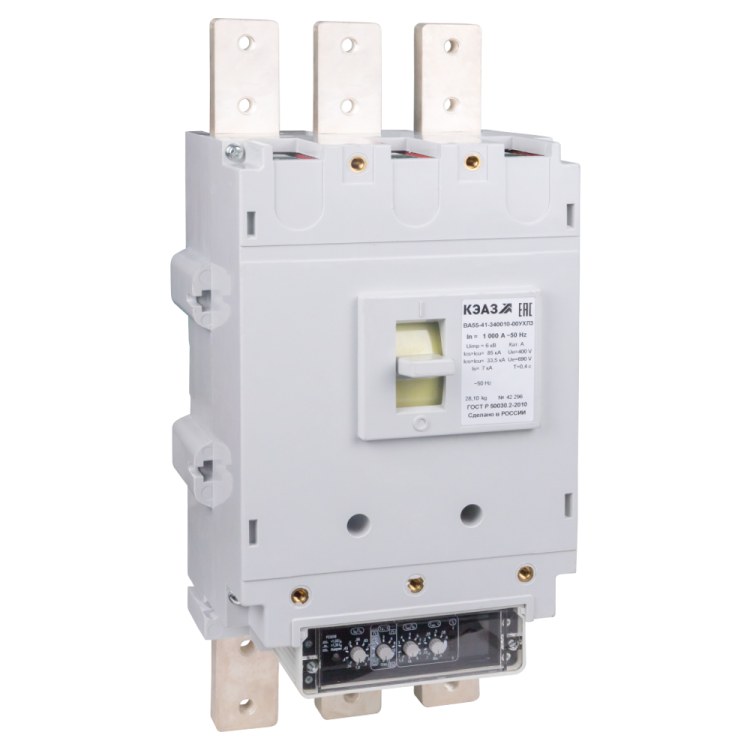

Автоматический выключатель ВА55-41-340010-690В AC УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 55 кА. Предназначен для защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий, применяется в промышленных установках с высокими требованиями к надёжности.

Назначение и область применения

Выключатель ВА55-41-340010-690В AC УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет осуществлять нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: распределительных щитах крупных предприятий, на участках с мощными нагрузками - конвейерах, насосных станциях, компрессорах, сварочных аппаратах и других устройствах, требующих надёжную защиту при токе до 1000 А.

Технические характеристики

• Род тока: Переменный (AC), частотой 50/60 Гц
• Номинальное напряжение: 690 В
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА - способен безопасно отключить аварийный ток большой величины
• Тип расцепителя: Электронный, на основе микроконтроллера Almega 16L - обеспечивает точную и настраиваемую защиту
• Диапазон регулировки срабатывания по короткому замыканию: 55 А - минимальный порог срабатывания, соответствует классу B/C
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влаге и колебаниям температуры в условиях средней полосы России
• Максимальное сечение кабеля: 1440 мм2 - поддерживает подключение массивных медных жил
• Степень защиты: IP00 - без внешней защиты, требуется установка в закрытый щит или корпус
• Способ монтажа: Монтажная плата - фиксируется болтами на металлическом основании, не имеет DIN-рейки
• Тип подключения: Винтовое - зажимы для проводов затягиваются гаечным ключом
• Вид привода: Ручной, рычажковый - управление через перекидной рычаг, визуально определяется положение “Вкл./Выкл.”
• Наличие дугогасительной камеры: 3 - каждая фаза оснащена собственной камерой для гашения дуги
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель ВА55-41-340010-690В AC УХЛ3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо использовать стальную или алюминиевую пластину толщиной не менее 2 мм, обеспечивающую механическую жёсткость. Подключение силовых кабелей выполняется винтовыми зажимами - допускается использование однопроволочных и многожильных проводов с сечением до 1440 мм2. Обязательно проверьте соответствие площади контактной поверхности и усилия затяжки согласно руководству КЭАЗ. Отсутствие вспомогательных контактов исключает возможность интеграции в системы SCADA или дистанционного контроля без внешних модулей.

Безопасность и стандарты

Автоматический выключатель ВА55-41-340010-690В AC УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Произведён в соответствии с нормами безопасности для оборудования категории III по степени перенапряжения. Несмотря на высокую отключающую способность, степень защиты IP00 требует обязательного размещения внутри герметичного или защищённого щита. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2512/20).

Преимущества

• Высокая отключающая способность (55 кА) - гарантирует безопасность даже при серьёзных авариях
• Электронный расцепитель на базе Almega 16L - точнее, чем тепловые аналоги; возможна настройка чувствительности
• Широкий диапазон рабочих температур (-50…+55 C) - подходит для холодных и жарких условий производства
• Поддержка больших сечений кабелей (до 1440 мм2) - снижает количество соединений и повышает надёжность
• Изделие в литом корпусе - прочная, долговечная конструкция, устойчивая к механическим воздействиям

Ограничения применения

• Не монтаж на DIN-рейку - требует специальной монтажной платы
• IP00 - нельзя устанавливать в открытых помещениях, на улице или во влажных зонах без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно реализовать сигналы состояния, дистанционное управление или интерфейсы с PLC
• Запрещено частое включение/выключение - более 6 раз в час может привести к перегреву и выходу из строя механизма
• Не рассчитан на постоянную работу на пределе 1000 А - рекомендовано работать с запасом до 80–90 % (не выше 800–900 А длительно)

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями суммарной мощностью >500 кВт
• Защита питание конвейерной линии на пищевом заводе
• Щитовая защита для сварочного комплекса с импульсными нагрузками
• Централизованная защита группы насосов в водопроводной станции

Практические советы

• При выборе места установки учтите доступ к рычагу управления - он должен быть легко видим и доступен для обслуживания
• Обязательно используйте момент затяжки винтов, указанный в техдокументации КЭАЗ - недостаточно плотное соединение вызывает нагрев
• Для работы в условиях повышенной влажности или пыли установите выключатель ВА55-41-340010-690В AC УХЛ3 внутрь бокса с уровнем защиты IP54 или выше
• Проверяйте состояние контактов и зажимов ежегодно - особенно после аварийных отключений
• Если нужна сигнализация состояния - используйте внешний реле контроля или модуль расширения совместимый с КЭАЗ
