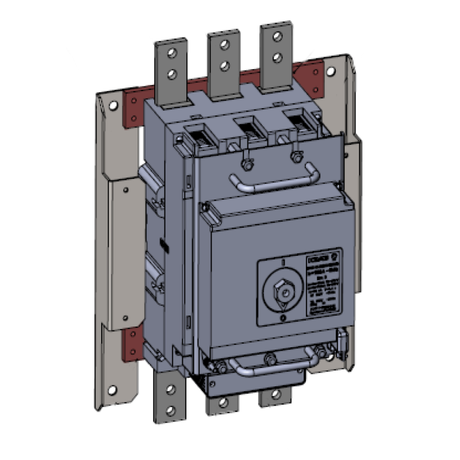

Блок замены автоматического выключателя 1000А АВМ10С ВА55-41 334730 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 290729

Блок замены автоматического выключателя АВМ10С ВА55-41 334730 1000А 690В AC НР230В AC/220В DC ПЭ230AC - это ретрофит-решение от КЭАЗ для замены устаревших автоматических выключателей без полной реконструкции щита. Подходит для модернизации существующих установок с минимальным простоем, сохраняя совместимость с первоначальной конструкцией.

Назначение и область применения

Блок замены автоматического выключателя АВМ10С ВА55-41 334730 1000А 690В AC НР230В AC/220В DC ПЭ230AC предназначен для замены старых выключателей типа ВА55-41 в уже смонтированных распределительных устройствах. Он позволяет обновить защитные функции, повысить надёжность и соответствие современным требованиям, не меняя корпус, шины или кабельную разводку. Применяется в промышленных щитах: на станках, конвейерах, насосных станциях, системах энергообеспечения объектов с высокими нагрузками до 1000 А.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 55 кА
• Количество полюсов: 3
• Тип расцепителя: электронный - точная настройка защиты от перегрузки и короткого замыкания
• Диапазон настройки защиты от перегрузки: 360–1000 А - можно адаптировать под текущую нагрузку
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключать устройство по сигналу из системы управления
• Способ подключения: винтовые зажимы - надёжное соединение с медными шинами и кабелями
• Тип элемента управления: ручка-переключатель - визуальное определение положения (вкл/выкл)
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Конструкция: стационарная - монтируется жёстко на монтажной плате
• Питание для управления: 230 В AC / 220 В DC - совместимо с большинством систем управления

Совместимость и монтаж

Блок замены автоматического выключателя АВМ10С ВА55-41 334730 1000А 690В AC НР230В AC/220В DC ПЭ230AC разработан как прямая замена оригинальному ВА55-41. Сохраняет габариты, расположение крепёжных отверстий и тип подключения. Монтаж выполняется на монтажной плате с помощью винтового соединения. Все необходимые крепёжные элементы и инструкция входят в комплект. Разъёмы для вторичных цепей стандартизованы - подключение к системам управления (например, АВР) возможно без переделки проводки. Установку может выполнить штатный персонал без привлечения специалистов по монтажу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний. Независимый расцепитель позволяет безопасно отключать оборудование дистанционно, что важно при аварийных ситуациях. IP20 не предусматривает защиту от внешней среды - применение допускается только внутри закрытых щитов.

Преимущества

• Значительно меньшие затраты по сравнению с полной заменой выключателя - экономия до 60–80% капитальных расходов
• Минимальный срок простоя: замена занимает часы вместо дней
• Не требуется изменение шин, кабелей или конструкции щита
• Высокая отключающая способность (55 кА) - поддерживает работу в сетях с высокими токами КЗ
• Готовые разъёмы для управления - исключают необходимость прокладки новых проводов
• Широкий диапазон настройки защиты (360–1000 А) - легко адаптируется под изменения нагрузки

Ограничения применения

• Не предназначено для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги и механических воздействий
• Подходит только для замены именно модели ВА55-41; не является универсальным решением для других серий
• Требуется наличие питания 230 В AC или 220 В DC для работы независимого расцепителя - проверьте доступность этих цепей в вашем щите
• Не поддерживает модульные расширения (дополнительные контакты, сигнализацию) без заказа отдельных аксессуаров

Примеры использования

• Замена устаревшего автомата на участке конвейера в пищевой промышленности
• Обновление защиты в главном распределительном щите завода без остановки производства
• Модернизация системы АВР в ЖКХ с сохранением существующей проводки управления
• Переход на более надёжную электронную защиту в цехах с частыми колебаниями напряжения

Практические советы

• Перед заменой обязательно сверьте габариты и расположение крепёжных отверстий вашего старого выключателя с чертежом БЛОКА ЗАМЕНЫ АВМ10С ВА55-41 334730 1000А 690В AC НР230В AC/220В DC ПЭ230AC
• Проверьте наличие и исправность цепей 230 В AC / 220 В DC - без них независимый расцепитель не будет работать
• Настройте пороги защиты от перегрузки согласно реальному потреблению нагрузки - используйте диапазон 360–1000 А
• При работе с винтовыми зажимами соблюдайте момент затяжки - переусердствовать нельзя, чтобы не повредить контакт
• Храните инструкцию и паспорт после монтажа - они нужны для обслуживания и диагностики
