Выключатель автоматический 1000А ВА53-41 340010 УХЛ3 690В AC передн. подкл.: Cu шина; кабель с каб. наконечн. КЭАЗ 108076

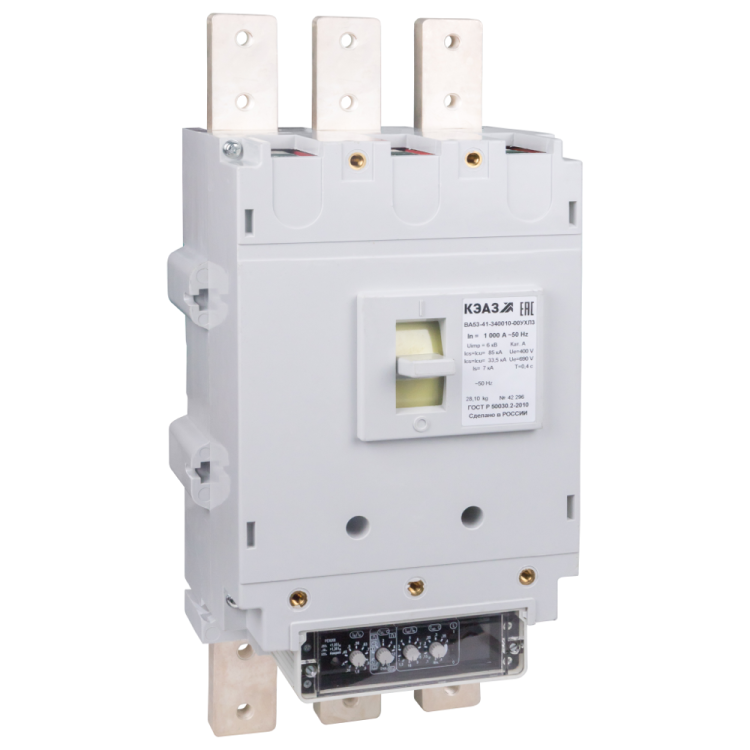

Автоматический выключатель ВА53-41-340010-1000А-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока 690 В и токе до 1000 А. Обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, подходит для установки на монтажной плате с передним подключением через медные шины или кабели с наконечниками.

Назначение и область применения

Выключатель ВА53-41-340010-1000А-690AC-УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей - не более 6 раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет осуществлять нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах питания: распределительных щитах, станках, конвейерах, насосных и компрессорных установках, где требуется высокая коммутационная способность и точная защита.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 135 кА - обеспечивает безопасное отключение даже при самых серьёзных аварийных токах
• Диапазон настройки тепловой защиты: 360–1000 А - можно точно адаптировать под нагрузку
• Диапазон регулировки магнитного расцепления: 85 А - чувствительна к кратковременным скачкам тока
• Тип расцепителя: электронный, на основе микроконтроллера Almega 16L - повышает точность срабатывания и устойчивость к помехам
• Частота сети: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, подходит для холодных помещений и открытых площадок
• Максимальное сечение кабеля: 1440 мм2 - совместим с крупными проводниками
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Тип подключения: винтовой - фиксация через зажимы на передней панели
• Способ монтажа: на монтажную плиту - требует жёсткой фиксации на металлическом основании
• Привод: ручной рычажковый - управление вручную, без автоматических механизмов
• Количество вспомогательных контактов: 0 - нет возможности удалённого контроля состояния

Совместимость и монтаж

Подключение выполняется исключительно спереди: либо к медным шинам, либо к кабелям с предварительно установленными кабельными наконечниками. Для правильного монтажа необходимо соблюдать требования к моменту затяжки винтов - перетягивать нельзя, чтобы не повредить контактные поверхности. Монтажная плита должна быть прочной, не деформируемой, с достаточным запасом по теплоотводу. Автоматический выключатель ВА53-41-340010-1000А-690AC-УХЛ3 не имеет DIN-крепления - он не устанавливается на рейку. Подходящие кабели должны иметь наконечники типа НШВИ или аналогичные, соответствующие сечению до 1440 мм2.

Безопасность и стандарты

Выключатель ВА53-41-340010-1000А-690AC-УХЛ3 сертифицирован согласно ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Соответствует международным нормам для автоматических выключателей в литом корпусе. Сертификат в Реестре Электрооборудования РФ: РЭ-2513/20. Конструкция содержит три дугогасительные камеры - обеспечивают гашение дуги при отключении больших токов, снижают риск возгорания.

Преимущества

• Высокая отключающая способность (135 кА) - гарантирует безопасность в мощных промышленных сетях
• Электронный расцепитель Almega 16L - точнее, чем биметаллические, менее подвержен старению и внешним воздействиям
• Широкий диапазон настройки тока защиты (360–1000 А) - легко адаптируется под различные типы нагрузок
• Устойчивость к экстремальным температурам (УХЛ3) - надёжная работа в суровых условиях
• Форм-фактор с передним подключением - удобство обслуживания и диагностики без демонтажа всей системы

Ограничения применения

• Не предназначен для частых включений - свыше 6 раз в час возможен быстрый износ механики
• IP20 - не используется во влажных, пыльных средах без дополнительной защиты (коробов, кожухов)
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или дистанционное управление
• Требуется монтаж на плите - не совместим с DIN-рейками, что усложняет модульную сборку щитов
• Не рекомендован для постоянных пусков двигателей - только нечастые прямые пуски

Примеры использования

• Защита главного входа в промышленном распределительном щите 690 В
• Отключение питание станков с двигателями мощностью до 600 кВт
• Контроль тока на участке конвейерной линии с несколькими асинхронными двигателями
• Централизованная защита группы насосов в водопроводной станции

Практические советы

• Выбирая этот автоматический выключатель, проверьте соответствие сечения вашего кабеля максимуму 1440 мм2 - используйте только качественные наконечники
• При монтаже на плиту обязательно закрепите устройство равномерно, чтобы избежать перекоса контактных групп
• Настройку тока защиты делайте после тестирования режима работы нагрузки - начинайте с минимального значения в диапазоне и увеличивайте по необходимости
• Обязательно проведите первичную проверку работоспособности расцепителей после установки - особенно важна функция КЗ
• Для условий с колебаниями температуры ниже –20 C убедитесь, что окружающее пространство не подвержено образованию конденсата - хотя выключатель ВА53-41-340010-1000А-690AC-УХЛ3 рассчитан на УХЛ3, внутренние электроника чувствительна к влаге
