Выключатель автоматический ВА53-41 341810-20УХЛ3 1000А, 690В | 1002439 Контактор (Legrand)

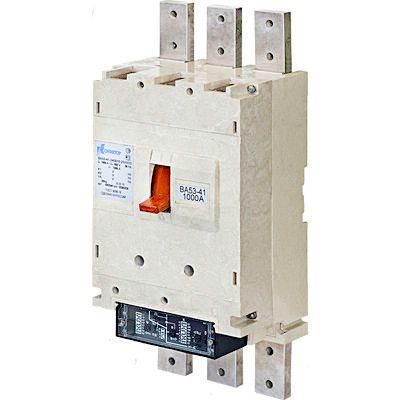

Автоматический выключатель ВА53-41 341810-20 УХЛ3 690В от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 33,5 кА. Предназначен для защиты силовых цепей переменного тока в промышленных распределительных щитах, особенно там, где требуется селективность, надёжность и совместимость с системами автоматизации.

Назначение и область применения

Выключатель ВА53-41 341810-20 УХЛ3 690В используется для защиты электрических сетей от сверхтоков и коротких замыканий. Применяется в качестве вводного аппарата в распределительных устройствах средней и большой мощности: промышленные предприятия, энергообъекты, насосные станции, системы АВР. Подходит для работы в составе сложных систем управления с релейной защитой и автоматикой благодаря наличию независимого расцепителя и усиленных свободных контактов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В (работает в сети до 690 В)
• Род тока: переменный (AC)
• Тип расцепителя: электромагнитный + электронный
• Уставка срабатывания магнитного расцепителя: 7×Iном (7000 А при 1000 А)
• Диапазон регулировки тока КЗ: 4000–16000 А
• Тип дополнительного расцепителя: независимый (для удалённого отключения)
• Напряжение питания дополнительного расцепителя: 220 В
• Способ монтажа: стационарный, на монтажную плату
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, повышенная влажность)
• Привод: ручной
• Схема: 341810
• Количество свободных контактов: 0

Совместимость и монтаж

Выключатель ВА53-41 341810-20 УХЛ3 690В монтируется исключительно на монтажную плиту - он не имеет штатных креплений для DIN-рейки. Для установки требуются специальные крепёжные элементы, соответствующие габаритам аппарата. Обязательно соблюдайте посадочные размеры и зазоры согласно чертежу схемы 341810. Независимый расцепитель подключается к внешнему управлению (например, от PLC или реле аварийного отключения) через контактную группу. Монтаж допускается как вертикально, так и горизонтально - ориентация не влияет на работу расцепителей.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в условиях Российской Федерации. Климатическое исполнение УХЛ3 позволяет использовать его в неотапливаемых помещениях, на открытых площадках с защитой от осадков (внутри щита). IP20 обеспечивает базовую безопасность при обслуживании, но не защищает от попадания воды или пыли - необходимо предусматривать герметичность самого шкафа.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для крупных объектов с большими токами КЗ.
• Гибкая настройка тока срабатывания магнитного расцепителя (до 16 кА) - позволяет добиться селективности с нижестоящими устройствами.
• Поддержка независимого расцепителя - удобно для интеграции в системы АВР и дистанционного управления.
• Произведён в России - соответствие требованиям программы импортозамещения, гарантированная доступность запчастей и сервиса.
• Работает в сетях с высокими гармониками - совместим с частотными преобразователями и двигателями без необходимости фильтрации.

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует специальной монтажной платы.
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты корпуса.
• Отсутствуют свободные контакты - невозможно использовать для сигнализации состояния (включение/отключение) без внешних реле.
• Напряжение дополнительного расцепителя - только 220 В; не поддерживается 24 В или другие уровни.
• Не рекомендован для постоянной коммутации нагрузки - предназначен для защиты, а не для частого включения/выключения.

Примеры использования

• Вводной автомат в распределительном щите цеха с несколькими частотниками и электродвигателями мощностью более 500 кВт.
• Защита главного ввода в системе АВР на тепловой электростанции или водоканале.
• Щит управления технологической линии с высоким уровнем помех - благодаря отказу от микропроцессора в некоторых модификациях (ВА52-41) снижена чувствительность к высокочастотным гармоникам.

Практические советы

• При проектировании учтите, что ВА53-41 341810-20 УХЛ3 690В занимает значительное место - проверьте габариты шкафа перед закупкой.
• Для селективной работы с нижестоящими автоматами используйте регулировку тока КЗ в пределах 4–8 кА, чтобы избежать ложных срабатываний.
• Из-за отсутствия свободных контактов для контроля положения контактов добавьте внешнее реле или датчик положения.
• Проверьте совместимость независимого расцепителя с вашей системой управления - напряжение 220 В требует соответствующего источника питания.
• При использовании в холодных регионах (УХЛ3) следите за температурой внутри шкафа - при длительных минусах возможна потеря эластичности пластиков.
