Выключатель автоматический АВ2М10С-55-41-УХЛ3 1000А, 690В | 1036115 Контактор (Legrand)

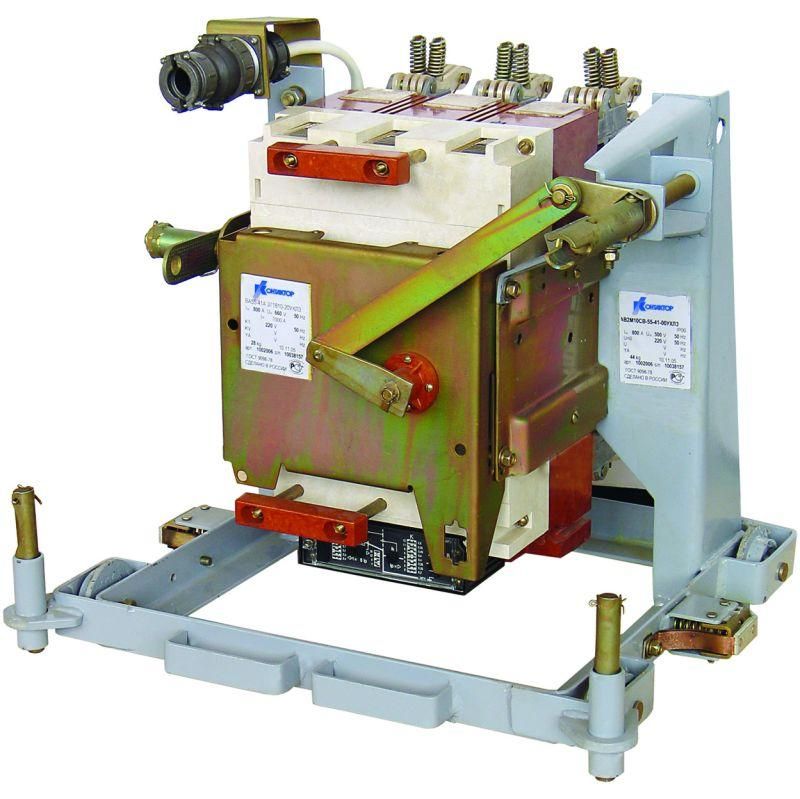

Автоматический выключатель АВ2М10С-55-41 УХЛ3 690В - трёхполюсный аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 23 кА, предназначен для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленных установках, где требуется замена устаревших выключателей серии АВМ. Бренд Контактор Ульяновск, артикул 1036115.

Назначение и область применения

Автоматический выключатель АВ2М10С-55-41 УХЛ3 690В используется для защиты электрических цепей постоянного и переменного тока с номинальным напряжением до 660 В и частотой 50–60 Гц. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет выполнять до 10 оперативных включений/выключений в сутки. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры. Предназначен для замены устаревших моделей серии АВМ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В (рабочее), 690 В (указана в названии как предельное)
• Отключающая способность: 23 кА
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени
• Тип привода: ручной - управление осуществляется через рычаг на лицевой панели
• Исполнение: стационарное - фиксируется жестко на монтажной плате, не является вставляемым
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности, без шасси
• Степень защиты: IP00 - открытое исполнение, требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности, колебаний температур (-40…+40 C)
• Высота эксплуатации: до 4300 м над уровнем моря; при высоте свыше 2000 м допускается снижение номинального тока на 10%, максимальное рабочее напряжение - 500 В
• Степень загрязнения: 3 - среды с проводящей пылью, маслом, конденсатом

Совместимость и монтаж

АВ2М10С-55-41 УХЛ3 690В совместим со старыми системами, основанными на выключателях ВА50-41 и ВА50-43. Монтируется исключительно на монтажную плиту - не имеет DIN-рейки. Для правильной установки необходимо:

• Обеспечить доступ к контактам и зажимам для подключения медных шин или кабелей сечением до 185 мм2;
• Закрепить устройство болтами M10 согласно указанным в документации моментам затяжки;
• Установить внутрь герметичного щита класса защиты не ниже IP54 - так как сам выключатель не защищён от внешней среды (IP00);
• Не использовать в местах с прямым попаданием воды, паров или химически активных веществ.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69. Электронный расцепитель соответствует классу точности B по отключению перегрузок. Сертифицирован для работы в атмосфере типа II - с наличием некондуктивной пыли и слабой коррозионной активности. Наличие электронного расцепления гарантирует селективность и минимизирует ложные срабатывания.

Преимущества

• Электронный расцепитель даёт гибкую настройку времятоковых характеристик - можно адаптировать под специфику нагрузки (например, пусковые токи двигателей).
• Высокая отключающая способность (23 кА) обеспечивает безопасность даже при серьёзных аварийных ситуациях.
• Поддерживает замену устаревшего оборудования серии АВМ без переделки щитовой части.
• Устойчив к условиям УХЛ3 - работает в холодных, влажных помещениях без потери характеристик.
• Простая механическая конструкция - долговечна, ремонтопригодна, легко диагностируется.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 делает невозможным использование на открытых площадках.
• При использовании на высоте более 2000 метров - обязательное снижение номинального напряжения до 500 В и тока на 10%. Это влияет на мощность защищаемой сети.
• Не рекомендован для частых коммутаций - более 10 раз в день может снизить срок службы контактов.
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц.
• Требуется регулярная проверка состояния контактов и чистоты монтажной платы - из-за степени загрязнения 3 возможен нагрев и окисление.

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями (более 500 кВт).
• Щитовая распределения энергии на заводе по переработке пластиков - там, где есть масло, пыль и влага.
• Замена отказавшего автомата АВМ-1000 в существующем щите без изменения схемы подключения.
• Цепи питания крупных компрессоров, насосов, печей с высокими пусковыми токами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и шин - для 1000 А используйте медные шины 120–185 мм2.
• Настройте электронный расцепитель по реальной нагрузке - не оставляйте значения по умолчанию, особенно при наличии больших пусковых токов.
• При работе на высоте >2000 м обязательно скорректируйте параметры - игнорирование этого правила вызывает преждевременные срабатывания.
• Проверяйте состояние контактов каждые 6 месяцев - при степени загрязнения 3 возможно образование оксидной плёнки.
• Не открывайте корпус во время работы - все обслуживание выполняется только после отключения питания и блокировки.
• Храните запасной экземпляр АВ2М10С-55-41 УХЛ3 690В - он совместим с большинством старых решений, что ускоряет восстановление работоспособности.
