Выключатель автоматический ВА55-41 340010-20УХЛ3 1000А, 690В | 1002507 Контактор (Legrand)

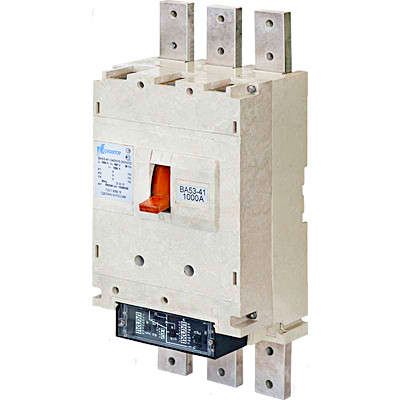

Автоматический выключатель ВА55-41 340010-20 УХЛ3 от компании Контактор Ульяновск — это трёхполюсный аппарат с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей переменного тока напряжением до 660 В. Выключатель выполнен в литом корпусе, имеет электронный расцепитель и рассчитан на стационарную установку на монтажной плате. Подходит для использования в системах с высокими требованиями к надёжности, в том числе в программах импортозамещения.

Назначение и область применения

Выключатель ВА55-41 340010-20 УХЛ3 предназначен для защиты электрических сетей от сверхтоков — коротких замыканий и длительных перегрузок. Применяется в качестве вводного аппарата на крупных объектах: промышленных предприятиях, энергообъектах, насосных станциях, центрах управления технологическими процессами. Особенно эффективен в системах с высокой нагрузкой и требованием селективности — когда важно, чтобы отключился только аварийный участок, а не вся система.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 33,5 кА
• Напряжение: 660 В (переменный ток AC)
• Тип расцепителя: электронный, с возможностью регулировки тока срабатывания КЗ в диапазоне 400–1000 А
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допускает повышенную влажность
• Степень защиты: IP20 — защита от доступа пальцев и твердых предметов, не защищён от воды
• Способ монтажа: стационарный, на монтажной плате
• Привод: ручной — управление осуществляется рычагом
• Индикация: есть указатель расцепления — видна причина отключения (перегрузка/КЗ)
• Схема: соответствует схеме 340010
• Количество свободных контактов: 0 — не оснащён дополнительными контактами для сигнализации

Совместимость и монтаж

Выключатель ВА55-41 340010-20 УХЛ3 устанавливается исключительно на монтажную плату — он не имеет шасси или DIN-рейки. Для монтажа требуется подготовить отверстия под болты фиксации согласно габаритному чертежу. Монтаж допускается как вертикально, так и горизонтально — ориентация не влияет на работу расцепителей. Обязательно соблюдайте рекомендованное расстояние между аппаратами для обеспечения теплоотвода. Поскольку встроенных вспомогательных контактов нет, для передачи сигналов в системы АВР или автоматики необходимо использовать внешние модули.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3, которые регламентируют безопасность и испытания автоматических выключателей. Электронный расцепитель обеспечивает точное срабатывание при перегрузках и КЗ, снижая риск ложных отключений. Климатическое исполнение УХЛ3 позволяет применять устройство в условиях сурового российского климата — от холодных складов до открытых производственных площадок.

Преимущества

• Электронный расцепитель с широким диапазоном регулировки тока КЗ (400–1000 А) — позволяет точно настраивать защиту под конкретную нагрузку
• Высокая отключающая способность (33,5 кА) — обеспечивает безопасность даже при серьёзных авариях в мощных сетях
• Поддержка работы в средах с высокими гармониками — совместим с частотными преобразователями и частично с двигателями, благодаря отсутствию чувствительности к искажениям формы тока
• Указатель расцепления — сразу видно причину отключения, что ускоряет диагностику
• Произведён в России — соответствует требованиям программы импортозамещения, гарантирует наличие запчастей и сервисной поддержки

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специальной монтажной платы
• Отсутствие свободных контактов — нельзя напрямую подключить сигнализацию или блокировки без внешних модулей
• IP20 — не используется во влажных помещениях, на улице или в зонах с брызгами воды
• Работает только с переменным током — не подходит для постоянного тока (DC)
• Требует профессионального монтажа и настройки — не является “вставь и забудь” решением

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с мощными станками и конвейерами
• Защита входа питания для частотного преобразователя, работающего с электродвигателем 500 кВт
• Центральный выключатель в системе АВР на тепловой электростанции
• Щитовая защита в химическом производстве с высоким уровнем электромагнитных помех

Практические советы

• При выборе проверьте соответствие номинала сети — напряжение 660 В, а не 690 В, указанное в названии, — это маркетинговое округление; реальное рабочее напряжение — 660 В
• Для систем АВР используйте выключатель с электромагнитным приводом (например, ВА52-41), если нужна скорость переключения — этот экземпляр (ВА55-41) имеет только ручной привод
• Обеспечьте достаточное пространство вокруг аппарата — из-за больших токов нагрев значителен, особенно при работе на пределе 1000 А
• Настройка электронного расцепителя должна проводиться после замера фактических токов нагрузки — не доверяйте заводским значениям по умолчанию
• При использовании в составе комплексной системы автоматизации — предусмотрите внешний интерфейс (реле, модули ввода-вывода) для сбора информации о состоянии выключателя
