Выключатель автоматический ВА55-41 334710-20УХЛ3 1000А, 690В | 1002500 Контактор (Legrand)

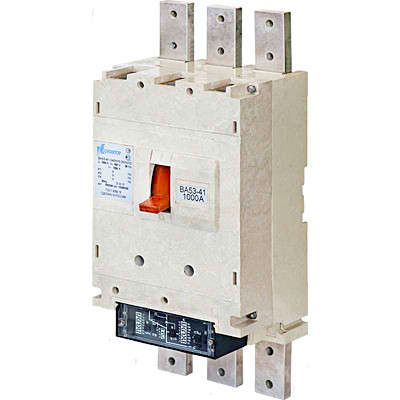

Автоматический выключатель ВА55-41 334710-20 УХЛ3 690В от компании Контактор Ульяновск — трёхполюсный аппарат с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей переменного тока в промышленных распределительных щитах. Выключатель выполнен в литом корпусе, совместим с системами АВР и релейной автоматикой, рассчитан на работу в условиях холодного климата УХЛ3.

Назначение и область применения

ВА55-41 334710-20 УХЛ3 690В используется для защиты электрических сетей от сверхтоков и коротких замыканий в промышленных объектах. Применяется в качестве вводного автомата в распределительных щитах средней и большой мощности: на заводах, в энергообъектах, на транспорте, в насосных станциях и других местах с высокими требованиями к надёжности.

Подходит для установки в системы автопереключения (АВР), где требуется быстрое отключение при сбоях. Также применяется в цепях с преобразователями частоты и электродвигателями благодаря возможности работы при повышенном уровне гармоник.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В (рабочее до 690 В)
• Номинальная отключающая способность: 33,5 кА
• Род тока: переменный (AC)
• Тип расцепителя: электронный, с возможностью регулировки срабатывания при КЗ от 4000 до 16000 А
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допускает повышенную влажность
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, не герметичен
• Тип привода: ручной — управление осуществляется рычагом
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Наличие указателя расцепления: да — визуальный индикатор причины отключения
• Дополнительный расцепитель: независимый, с питанием 220 В — позволяет удалённо отключить аппарат
• Схема аппарата: 334710 — соответствует типовой компоновке серий ВА50-41

Совместимость и монтаж

ВА55-41 334710-20 УХЛ3 690В монтируется исключительно на монтажную плиту — не предназначен для крепления на DIN-рейку. Для установки требуются отверстия под болты M10–M12, согласно габаритному чертежу производителя. Монтаж допускается как вертикально, так и горизонтально — ориентация не влияет на работу расцепителей.

Совместим с системами релейной защиты благодаря усиленным контактам и выходам для внешних устройств. Поддерживает подключение независимого расцепителя на 220 В — удобно для дистанционного управления из центрального пункта.

Не имеет нормальных (НО) контактов — не подходит для сигнализации состояния “замкнут” без внешнего модуля.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность — отключает только повреждённый участок сети, сохраняя питание остальной части. Отключающая способность 33,5 кА гарантирует безопасное отключение даже при максимальных токах КЗ в промышленных сетях.

Преимущества

• Электронный расцепитель с широким диапазоном настройки (4–16 кА) — точная адаптация под нагрузку
• Устойчивость к высоким гармоникам — подходит для цепей с ЧРП и частотниками
• Визуальный индикатор расцепления — ускоряет диагностику причин отказа
• Готов к использованию в программах импортозамещения — произведён в России
• Функциональная гибкость: возможно использование с независимым расцепителем и в составе АВР

Ограничения применения

• Не предназначен для установки в открытых помещениях — степень защиты IP20 не защищает от воды и пыли
• Требует жесткой фиксации на металлической плите; не монтируется на DIN-рейку
• Отсутствие НО контактов — нельзя напрямую передать сигнал “включен” без внешнего реле
• Напряжение дополнительного расцепителя — только 220 В, другие значения недоступны
• Не рекомендован для частых оперативных включений/выключений — предназначен для защиты, а не для коммутационного управления

Примеры использования

• Вводной автомат в распределительном щите цеха с несколькими ЧРП и двигателями мощностью более 200 кВт
• Защита главного ввода на ТЭЦ или насосной станции с высокой вероятностью КЗ
• Часть системы АВР в больницах или критически важных производствах — быстрое переключение на резерв
• Щиты питания для металлургических печей, где есть значительные броски тока

Практические советы

• При проектировании учтите посадочные отверстия — они должны точно совпадать с габаритами ВА55-41 334710-20 УХЛ3 690В
• Для контроля состояния используйте внешние реле или интерфейсы связи — сам аппарат не передаёт сигналы
• Проверьте соответствие сечения кабелей: для 1000 А нужны медные проводники минимум 2×185 мм²
• При работе в условиях повышенной влажности (УХЛ3) следите за отсутствием конденсата внутри щита — хотя аппарат устойчив, внутренняя электроника чувствительна
• Если нужна функция сигнализации “отключено”, выбирайте модель с опциональным блоком контактов — базовая версия его не содержит
