Выключатель автоматический ВА55-41-334710-20УХЛ3 630А, 690В | 1028300 Контактор (Legrand)

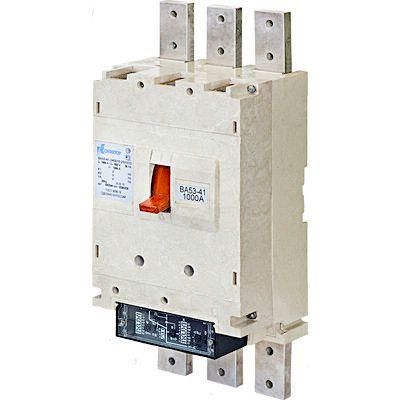

Автоматический выключатель ВА55-41-334710-20 УХЛ3 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты силовых цепей переменного тока до 660 В и током до 630 А. Подходит для установки в щитах управления промышленного оборудования, в том числе в системах АВР и с преобразователями частоты.

Назначение и область применения

Выключатель ВА55-41-334710-20 УХЛ3 используется для защиты электрических сетей от сверхтоков и замыканий на землю. Применяется в качестве вводного аппарата в распределительных щитах промышленных объектов: заводы, насосные станции, компрессорные установки, системы кондиционирования. Особенно эффективен там, где требуется селективность (выборочность) срабатывания - например, когда рядом установлены другие автоматы меньшей мощности. Также подходит для работы в условиях повышенного уровня гармоник, таких как сети с частотными преобразователями и мощными электродвигателями.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальная отключающая способность: 33,5 кА - способен безопасно отключить аварийный ток короткого замыкания такой величины
• Номинальное напряжение: 660 В (переменный ток AC)
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Диапазон регулировки тока КЗ: 2520–10080 А - можно задать чувствительность защиты под конкретную нагрузку
• Защита от замыканий на землю: да - обеспечивает дополнительную безопасность при повреждении изоляции
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытых шкафов
• Напряжение дополнительного расцепителя: 220 В - позволяет удалённо отключить аппарат через внешний сигнал (например, от системы безопасности)
• Тип монтажа: стационарный, на монтажную плату - фиксируется болтами, не является вставным
• Привод: ручной - управление осуществляется рычагом на лицевой панели
• Схема: 334710 - соответствует определённому набору контактных и коммутационных решений
• Количество свободных контактов: 0 - не имеет встроенных вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА55-41-334710-20 УХЛ3 монтируется исключительно на монтажную плиту с помощью четырёх крепёжных отверстий. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки болтов - не более 15 Нм, чтобы не повредить литой корпус. Аппарат совместим с другими устройствами серии ВА50-41, включая дополнительные модули (расцепители, индикацию). Отдельно стоит отметить: он не предназначен для установки в ячейках типа “вставка” - только стационарно. Для подключения кабелей используйте жилы сечением до 185 мм2. Максимальный момент затяжки клемм указан в руководстве производителя - превышение может вызвать деформацию контактов.

Безопасность и стандарты

Выключатель ВА55-41-334710-20 УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3, которые регламентируют безопасность автоматических выключателей для низковольтных сетей. Электронный расцепитель обеспечивает точную селективность, снижая риск ложных срабатываний. Защита от замыканий на землю работает по принципу дифференциального тока - реагирует на утечку даже при малых значениях. Устройство прошло сертификацию на соответствие требованиям программы импортозамещения в РФ.

Преимущества

• Электронный расцепитель позволяет гибко настраивать время и ток срабатывания - важное преимущество для сложных систем
• Поддержка защиты от замыканий на землю - минимизирует риски поражения током и возгорания
• Работает в условиях высоких гармоник - идеален для цепей с частотниками и частично-регулируемыми двигателями
• Изготовлен в России - гарантирует доступность запчастей, сервиса и соответствие местным условиям эксплуатации
• Устойчив к широкому диапазону температур - надёжно функционирует в холодных регионах и нестандартных помещениях
• Возможность установки как вертикально, так и горизонтально - удобно при ограниченном пространстве в щите

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от воды, пыли и механических воздействий
• Отсутствуют встроенные вспомогательные контакты - для сигнализации состояния (вкл/выкл) потребуется внешнее оборудование
• Требует профессионального монтажа - неправильно затянутые клеммы или некорректная настройка расцепителя могут привести к отказу
• Не подходит для постоянного тока (DC) - только для переменного тока (AC)
• Не имеет встроенного привода - нельзя автоматически отключать по команде с пульта без внешнего независимого расцепителя

Примеры использования

• Вводной автомат в распределительном щите цеха с несколькими частотными преобразователями
• Щит питания крупного насосного узла с двигателем 400 кВт
• Система АВР на объекте ЖКХ - благодаря быстрому срабатыванию и селективности обеспечивается бесперебойное питание
• Производственные линии с высоким уровнем помех - аппарат сохраняет стабильность при работе рядом с частотниками и сварочными машинами

Практические советы

• При настройке тока срабатывания КЗ выбирайте значение выше максимального пускового тока нагрузки - иначе возможны ложные отключения
• Для подключения кабелей проверьте плотность прилегания - плохой контакт увеличивает нагрев и снижает срок службы
• Если нужна сигнализация состояния, установите отдельный вспомогательный контакт или реле
• Проверяйте целостность изоляции перед первым включением - особенно важно после длительного хранения в сыром помещении
• Обязательно используйте защитные крышки при монтаже - даже при IP20 открытые клеммы опасны для обслуживающего персонала
• Для обслуживания отключайте питание полностью - электронный расцепитель остаётся под напряжением даже при выключенном положении рычага
