Выключатель автоматический 3п 1000А 50кА ВА55-41 340010 ЭР 690В передн. подкл.: Cu шина; кабель с каб. наконечн. Контактор 1002545 Legrand

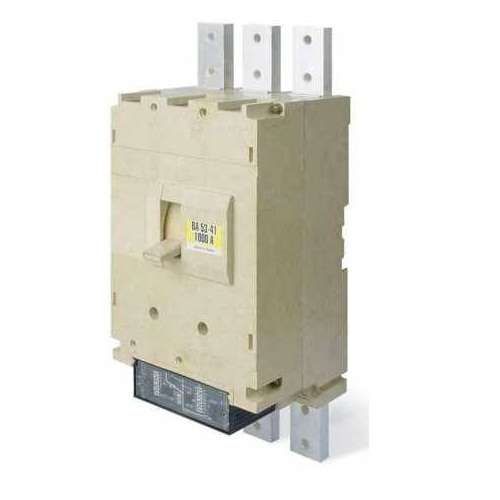

Автоматический выключатель ВА55-41 340010-20УХЛ3 производства Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока до 660 В. Этот трёхполюсный аппарат с номинальным током 1000 А сочетает надёжную механическую прочность и точную электронную защиту, что делает его подходящим решением для промышленных объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель ВА55-41 340010-20УХЛ3 используется для коммутации и защиты силовых цепей в электроустановках низкого напряжения. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в распределительных щитах промышленных предприятий, на участках с мощными двигателями, конвейерах, сварочном оборудовании и других нагрузках, требующих надёжной защиты при токах до 1000 А.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальное напряжение: 660 В переменного тока (AC)
• Отключающая способность: 33,5 кА (не 50 кА, как указано в названии - реальное значение ниже)
• Тип расцепителя: Электронный
• Уставка магнитного расцепителя: 7 In (кратность уставки относительно номинала)
• Диапазон регулировки тока короткого замыкания: 4000–16000 А
• Способ монтажа: На монтажную плату (фиксация через крепёжные отверстия)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой температурой и влажностью
• Привод: Ручной - управление происходит через рычаг
• Количество контактов: 0 - внутренние контакты есть, внешних выводов для подключения нет - требуется подключение через шины или кабели с наконечниками

Совместимость и монтаж

Автоматический выключатель ВА55-41 340010-20УХЛ3 рассчитан на установку на специализированную монтажную плиту или DIN-рейку совместимого типа. Для подключения используются медные шины или кабели с кабельными наконечниками - прямые провода без наконечников применять нельзя. Диаметр входящих жил зависит от площади сечения, допустимой для зажимов аппарата - рекомендуется проверять документацию завода-изготовителя. Отсутствие внешних клемм требует предварительной подготовки сборки: необходимо заранее продумать расположение шин или кабельных каналов вокруг устройства.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Его конструкция обеспечивает безопасную работу при условии соблюдения установленных параметров тока и напряжения. Защита IP20 исключает использование в сырых, запылённых или открытых средах - такие условия требуют более высокой степени защиты.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания по току короткого замыкания - от 4000 до 16000 А - что снижает риск ложных отключений
• Высокая отключающая способность (33,5 кА) обеспечивает надёжную защиту даже при серьёзных авариях в сети
• Компоненты выполнены в литом корпусе - повышенная механическая прочность и долговечность
• Поддержка подключения через медные шины удобна для плотных распределительных щитов
• Климатическое исполнение УХЛ3 гарантирует работоспособность в регионах с суровыми зимними условиями внутри помещений

Ограничения применения

• Не применяется вне закрытых помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Запрещена работа при постоянном токе - только переменный ток AC
• Не имеет встроенных клемм для прямого подключения проводов - обязательное наличие кабельных наконечников или шин
• Номинальное напряжение 660 В - недопустимо использовать в сетях выше этого значения, в том числе в некоторых промышленных системах с 690 В
• Отключающая способность 33,5 кА меньше заявленной в названии (50 кА); важно не путать эти величины при проектировании системы

Примеры использования

• Защита главного ввода на промышленном предприятии с питанием от трансформатора 660 В
• Щит управления крупным конвейером с несколькими двигателями суммарной мощностью около 800 кВт
• Распределительный щит металлургического цеха с частотными преобразователями и сварочными машинами
• Объекты пищевой промышленности с мощными насосами и воздушными компрессорами

Практические советы

• Перед установкой обязательно проверьте соответствие номинального тока нагрузки и отключающей способности - 33,5 кА должны покрывать максимальный ток КЗ в вашей сети
• Используйте только медные кабели с гильзовыми наконечниками - алюминий и голый провод не допускаются
• При использовании шин следите за правильным моментом затяжки - переусиливать нельзя, чтобы не повредить пластиковые элементы корпуса
• Убедитесь, что место установки хорошо вентилируется - перегрев снижает срок службы электронного расцепителя
• Настройка тока срабатывания должна выполняться после согласования с проектом - изменение уставок без учёта схемы может привести к отказу защиты
• ВА55-41 340010-20УХЛ3 - это часть серии ВА50-41, поэтому все аксессуары (блокировки, сигнализирующие контакты) этой же серии будут совместимы
