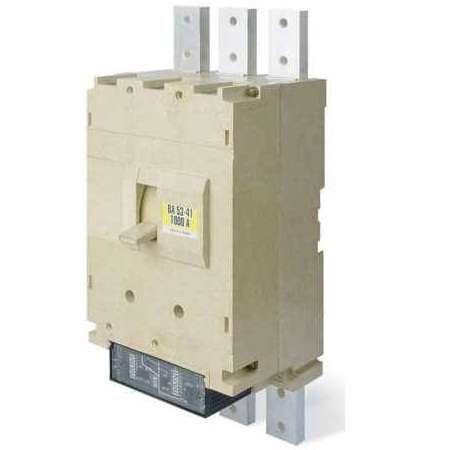

Выключатель автоматический 3п 1000А 50кА ВА55-41 344710 ЭР 690В НР=220В AC передн. подкл.: Al шина; кабель с каб. наконечн. Контактор 1002526 Legrand

Автоматический выключатель ВА55-41 344710-20УХЛ3 от бренда Контактор Ульяновск предназначен для защиты и коммутации трёхфазных электрических цепей до 660 В переменного тока. Он сочетает надёжную отключающую способность, электронный расцепитель и возможность подключения через алюминиевые шины или кабели с наконечниками, что делает его удобным решением для промышленных объектов.

Назначение и область применения

Выключатель автоматический ВА55-41 344710-20УХЛ3 используется для защиты электрооборудования от перегрузок и коротких замыканий в сетях низкого напряжения. Его применяют в распределительных щитах на заводах, в системах управления технологическими линиями, на насосных станциях и других объектах с высокой мощностью потребления. Благодаря наличию независимого расцепителя на 220 В AC он позволяет удалённо отключать цепь - например, по сигналу от системы безопасности или аварийной кнопки.

Технические характеристики

• Номинальный ток: 1000 А - выдерживает постоянную нагрузку до этого значения без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 660 В AC - рассчитан на работу в сетях до этой величины (не выше);
• Отключающая способность: 33,5 кА - способен безопасно прервать ток короткого замыкания до этого уровня;
• Тип расцепителя: электронный - точнее реагирует на изменения тока, чем классические тепловые;
• Уставка магнитного расцепителя: 7 In - сработает при токе, равном семикратному номинальному значению (7 × 1000 = 7000 А);
• Диапазон регулировки тока короткого замыкания: 4000–16000 А - можно настроить чувствительность под конкретную сеть;
• Напряжение дополнительного расцепителя: 220 В AC - требует внешнего питания для дистанционного отключения;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылённости в закрытых помещениях;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко крепится к панели;
• Привод: ручной - управление происходит поворотом рычага;
• Подключение: алюминиевая шина или кабель с кабельными наконечниками - нельзя использовать голые провода;
• Количество контактов: 0 - не имеет встроенного вспомогательного контакта, нужен внешний модуль.

Совместимость и монтаж

Выключатель ВА55-41 344710-20УХЛ3 совместим с DIN-рейкой типа C/TS35. Для подключения используйте только кабели с опрессованными медными или алюминиевыми наконечниками - прямое зажатие голого провода недопустимо. Шинные соединения должны соответствовать требованиям ГОСТ 8020. Обязательно проверьте посадочные размеры: входные и выходные клеммы рассчитаны на максимальный сечение кабеля 1×240 мм2. Электронный расцепитель требует подвода напряжения 220 В AC к клеммам дополнительного расцепителя - без него функция дистанционного отключения не будет работать.

Безопасность и стандарты

Выключатель автоматический ВА55-41 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе, исключающем доступ к токоведущим частям при установленном лицевом элементе. Отключение при коротком замыкании гарантировано благодаря сертифицированной отключающей способности 33,5 кА. Однако IP20 не допускает установку в условиях открытого воздуха, сырости или активного пылевыделения - требуется помещение с контролируемой средой.

Преимущества

• Электронный расцепитель даёт точную настройку порогов срабатывания - снижает риск ложных отключений;
• Широкий диапазон регулировки тока короткого замыкания (до 16 000 А) позволяет адаптировать защиту под сложные сети;
• Поддержка подключения алюминиевых шин - экономит место в щите и ускоряет сборку;
• Наличие независимого расцепителя на 220 В AC - реализация дистанционного управления без дополнительных реле;
• Климатическое исполнение УХЛ3 - надёжная работа даже в холодных и сырых цехах.

Ограничения применения

• Не предназначены для работы при напряжении свыше 660 В - применение в сетях 1000 В опасно;
• IP20 не обеспечивает защиту от пыли и влаги - невозможна установка вне герметичных шкафов;
• Отсутствие встроенных вспомогательных контактов - для сигнализации состояния нужны внешние модули;
• Требуется питание 220 В AC для независимого расцепителя - без него эта функция бесполезна;
• Запрещено использование без кабельных наконечников - риск нагрева, окисления и потери контакта.

Примеры использования

Выключатель ВА55-41 344710-20УХЛ3 успешно применяется:

• На главном вводе крупного производственного участка - защита всей линии от перегрузок;
• В качестве основного автомата для конвейера с двигателями суммарной мощностью >500 кВт;
• В системах водоснабжения с насосами большой мощности - где важна точная настройка тока срабатывания;
• В распределительных пунктах, где необходимо дистанционное отключение по команде от SCADA-системы.

Практические советы

• Перед первым включением обязательно проверьте настройку тока короткого замыкания - она должна быть ниже предела пробоя кабелей в вашей цепи;
• При использовании алюминиевой шины следите за плотностью затяжки - переусиливание вызывает деформацию, недостаточное - плохой контакт;
• Обеспечьте свободный доступ к рычагу - он должен легко перемещаться без препятствий;
• Для дистанционного отключения подведите 220 В AC именно к клеммам независимого расцепителя - неверное подключение приведёт к отказу;
• Проверяйте состояние клемм каждые 6 месяцев - особенно при работе с алюминием, который склонен к окислению.
