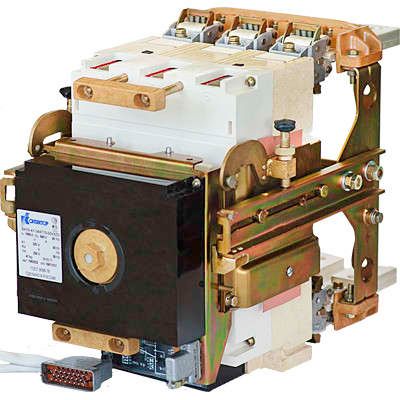

Выключатель автоматический ВА55-41 334770-00УХЛ3 1000А, 690В | 1002502 Контактор (Legrand)

Автоматический выключатель ВА55-41 334770-00 от компании Контактор Ульяновск — трёхполюсный выключатель с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей переменного тока напряжением до 660 В. Выкатная конструкция и электронный расцепитель делают его подходящим для сложных систем с высокими требованиями к селективности и надёжности, в том числе в программах импортозамещения.

Назначение и область применения

ВА55-41 334770-00 используется для защиты электрических сетей от перегрузок и коротких замыканий в промышленных объектах. Подходит для установки в качестве вводного аппарата в распределительных устройствах, на шинах главных щитов, в системах АВР. Применяется в цепях с электродвигателями, частотными преобразователями и другим оборудованием, генерирующим высокочастотные гармоники. Обеспечивает селективную работу в многоступенчатых системах защиты благодаря точному электронному расцепителю.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 33,5 кА (переменный ток)
• Номинальное напряжение: 660 В AC
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допускает повышенную влажность
• Тип расцепителя: электронный, с возможностью регулировки тока срабатывания КЗ в диапазоне 4000–16000 А
• Уставка магнитного расцепления: 7×Iном (7000 А)
• Привод: электромагнитный — обеспечивает быстрое отключение (до 15–20 мс), необходимое для работы в системах АВР
• Дополнительный расцепитель: независимый — позволяет удалённо отключить аппарат по сигналу от внешнего контроллера
• Напряжение питания для расцепителей: 220 В AC
• Степень защиты: IP00 — без защиты от доступа к токоведущим частям и попадания посторонних предметов; требует установки в закрытые щиты
• Способ монтажа: на монтажную плату — фиксируется болтами через отверстия в основании
• Схема: 334770 — соответствует типовой схеме подключения из каталога производителя

Совместимость и монтаж

ВА55-41 334770-00 имеет выкатную конструкцию — после отключения его можно выдвинуть из щита для обслуживания без демонтажа проводов. Монтаж выполняется на металлическую плиту с помощью четырёх крепёжных отверстий. Для правильной сборки необходимо соблюдать момент затяжки болтов, указанный в руководстве. Напряжение 220 В для питания расцепителя подаётся отдельно — не путать с коммутируемой цепью. Аппарат совместим с релейной защитой благодаря усиленным контактам, которые не деформируются при многократных операциях. Не рекомендуется использовать в составе компактных ячеек без достаточного воздушного зазора — из-за IP00 требуется обязательное помещение в герметичный или закрытый щит.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 50030.3. Соответствует требованиям безопасности для оборудования класса I. Электронный расцепитель обеспечивает точную селективность, снижая риск ложных срабатываний. Отключение при КЗ происходит быстрее, чем у обычных тепловых расцепителей — это повышает безопасность оборудования и персонала. Все материалы соответствуют нормам пожаробезопасности.

Преимущества

• Высокая отключающая способность (33,5 кА) — подходит для крупных промышленных объектов с мощными источниками питания
• Электронный расцепитель с регулировкой — позволяет точно настроить защиту под конкретную нагрузку, исключая ложные срабатывания
• Наличие независимого расцепителя — даёт возможность интеграции в системы SCADA и АСУ ТП
• Выкатная конструкция — ускоряет сервисное обслуживание и снижает время простоя
• Поддержка работы с частотниками — благодаря отсутствию чувствительности к высоким гармоникам, в отличие от моделей с термомагнитными расцепителями
• Изготовление в России — соответствует требованиям программы импортозамещения, гарантирует наличие запчастей и техподдержки

Ограничения применения

• Степень защиты IP00 — нельзя устанавливать в открытых местах, на улице или в помещениях с пылью/влагой без дополнительной защиты
• Не предназначен для ручного управления — управление осуществляется только через привод или внешний сигнал
• Требует внешнего источника питания 220 В для работы расцепителей — без него устройство не будет функционировать
• Максимальное напряжение 660 В — не применяется в сетях выше 1000 В
• Не подходит для маломощных цепей (<500 А) — избыточная мощность увеличивает стоимость и занимает больше места

Примеры использования

• Вводной автомат в распределительном щите цеха с несколькими частотными преобразователями
• Защита главной шины в системе АВР на ТЭЦ или водоканале
• Щитовая защита для группы электродвигателей насосной станции
• Компонент в комплексной системе автоматизации завода с центральным контроллером, использующим независимый расцепитель

Практические советы

• При проектировании учтите, что ВА55-41 334770-00 требует минимум 80 мм свободного пространства вокруг для теплоотвода и доступа к выкатному механизму
• Для настройки тока срабатывания КЗ используйте кнопки на лицевой панели — предварительно отключите питание расцепителя
• Проверьте соответствие сечения кабелей: для 1000 А используются медные жилы сечением не менее 240 мм²
• При использовании в системах АВР обязательно проверьте время срабатывания — электромагнитный привод обеспечивает скорость до 20 мс, что критично для бесперебойного питания
• Не смешивайте этот аппарат с другими сериями ВА50-41 — даже при одинаковом токе различаются схемы и параметры расцепителей
