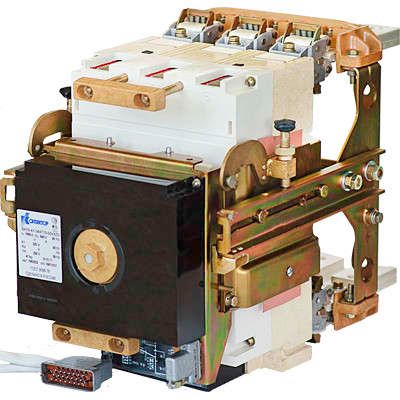

Выключатель автоматический 3п 1000А 33.5кА ВА55-41 344770-00 УХЛ3 690В Контактор 1002547 Legrand

Автоматический выключатель ВА55-41 344770-00 УХЛ3 690В от компании Контактор Ульяновск — трёхполюсный выключатель в литом корпусе с номинальным током 1000 А и отключающей способностью 33,5 кА. Предназначен для защиты силовых цепей переменного тока в промышленных системах, где требуется надёжное коммутирование и селективная защита. Выключатель ВА55-41 совместим с системами АВР и применяется в условиях сурового климата благодаря исполнению УХЛ3.

Назначение и область применения

Выключатель ВА55-41 344770-00 УХЛ3 690В используется для защиты и коммутации мощных электрических цепей переменного тока. Применяется в качестве вводного аппарата на объектах с высокой нагрузкой: промышленные предприятия, энергообъекты, насосные станции, системы кондиционирования, комплексы с частотными преобразователями и электродвигателями большой мощности. Подходит для установки в щитах автоматизации, где важна селективность и быстрое отключение при аварии. Изделие рекомендовано для проектов по импортозамещению, поскольку произведено в России.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 33,5 кА
• Напряжение: 660 В (рабочее), допускается до 690 В
• Род тока: переменный (AC)
• Тип расцепителя: электронный с возможностью регулировки
• Диапазон регулировки тока КЗ: 4000–16000 А (в 4–16 раз от Iном)
• Уставка магнитного расцепления: 7 × Iном (7000 А)
• Тип привода: электромагнитный — обеспечивает быстрое срабатывание
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Напряжение питания для расцепителя: 220 В
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, повышенной влажности
• Степень защиты: IP00 — без внешней защиты, требует установки в закрытые шкафы
• Способ монтажа: на монтажную плату (не имеет встроенных креплений)
• Конструкция: выкатной тип — позволяет извлекать модуль для обслуживания без демонтажа проводов
• Схема: 344770

Совместимость и монтаж

Выключатель ВА55-41 344770-00 УХЛ3 690В монтируется исключительно на специальную монтажную плату, которая должна быть жестко закреплена в щите. Отсутствие собственного корпуса требует обязательной установки в металлический шкаф с защитой от доступа посторонних лиц. Выкатная конструкция позволяет легко заменить или проверить аппарат, не отключая всю линию — достаточно выдвинуть модуль на направляющие. Для работы с системами АВР важно наличие электромагнитного привода — он обеспечивает время срабатывания менее 20 мс. Независимый расцепитель подключается к внешним сигналам (например, от PLC или реле контроля напряжения) и даёт возможность дистанционного отключения. Монтаж возможен как вертикально, так и горизонтально — без потери характеристик.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3, которые регламентируют безопасность автоматических выключателей. Электронный расцепитель обеспечивает точную селективную защиту от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет реализовать функции безопасности по нормам ПУЭ. Однако степень защиты IP00 означает, что все токоведущие части открыты — использование вне электрошкафа запрещено. Работа в среде с высокими гармониками допустима благодаря отсутствию чувствительных к помехам микросхем в базовой версии (в отличие от ВА52-41).

Преимущества

• Высокая отключающая способность (33,5 кА) — подходит для сетей с большими токами КЗ
• Электронный расцепитель с широким диапазоном настройки — гибкая адаптация под конкретную нагрузку
• Выкатная конструкция — снижает время техобслуживания и повышает безопасность персонала
• Поддержка селективности — предотвращает ложные отключения смежных участков сети
• Работа с гармониками — совместим с частотниками и частично несинусоидальной нагрузкой
• Климатическое исполнение УХЛ3 — надёжная работа в холодных регионах России
• Производство в России — соответствие программе импортозамещения

Ограничения применения

• Не предназначен для установки на открытом воздухе или в помещениях без защиты — IP00 требует герметичного шкафа
• Требует внешнего источника питания 220 В для независимого расцепителя — нельзя использовать без него
• Отсутствуют встроенные контакты — не выполняет функции сигнализации или управления без внешних устройств
• Не подходит для малых токов ниже 400 А — минимальная уставка КЗ составляет 4000 А
• Не является устройством для защиты человека — не имеет дифференциального тока (не заменяет УЗО)

Примеры использования

• Вводной автомат в распределительном щите крупного завода с мощностью 800–1000 кВт
• Защита входа частотного преобразователя на насосной станции
• Компонент системы АВР в больнице или ТЭЦ, где критически важно быстрое переключение
• Щит управления технологической линией с несколькими двигателями и частотниками
• Объекты в Сибири и Дальнем Востоке, где необходима работа при минусовых температурах

Практические советы

• При проектировании учтите, что выключатель ВА55-41 344770-00 УХЛ3 690В не имеет встроенного корпуса — выбирайте шкаф с классом защиты не ниже IP54
• Настройка электронного расцепителя должна проводиться после замера реальных токов нагрузки — не используйте заводские значения без проверки
• Для систем АВР обязательно подключайте независимый расцепитель к контроллеру — это гарантирует управляемое отключение
• Проверьте посадочные размеры монтажной платы перед установкой — совпадение с формой 344770 критично для фиксации
• Если нужна защита от перегрузок ниже 4000 А — рассмотрите модель ВА52-41 без электронного блока, она лучше работает с гармониками
• При эксплуатации в условиях повышенной влажности периодически осматривайте контакты — даже при УХЛ3 возможна оксидация при длительной работе без нагрузки
