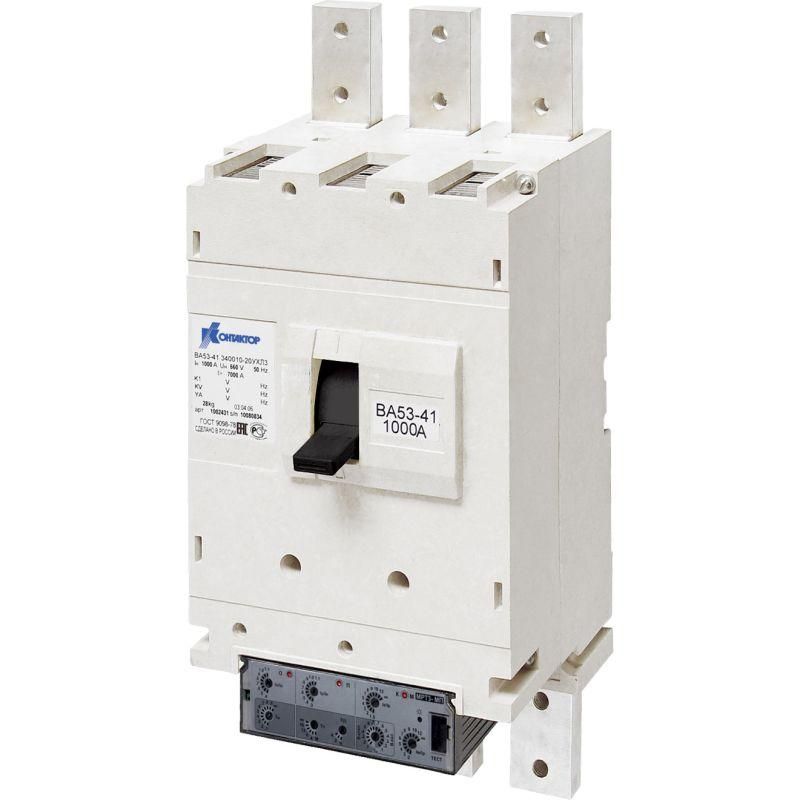

Автоматический выключатель ВА55-41-334770-00 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей в промышленных установках. Выключатель поддерживает работу в условиях сурового климата (УХЛ3) и совместим с системами автоматического ввода резерва (АВР), а также с частотными преобразователями и двигателями.

Назначение и область применения

Выключатель ВА55-41-334770-00 используется для коммутации и защиты электрических цепей переменного тока напряжением до 660 В. Применяется в качестве вводного аппарата на крупных объектах: промышленные предприятия, энергообъекты, насосные станции, системы конвейеров и комплексы с частотными преобразователями. Подходит для установки в щитах с требованием селективности и быстрого отключения при аварийных режимах. Особенно эффективен в схемах АВР благодаря электромагнитному приводу.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В
• Тип устройства: Автоматический выключатель в литом корпусе
• Тип привода: Электромагнитный - обеспечивает быстрое срабатывание (до 20–30 мс)
• Тип расцепителя: Электронный - позволяет настраивать чувствительность по току, времени и типу повреждения (перегрузка, КЗ)
• Конструкция: Выдвижная - позволяет отсоединить устройство от сети без демонтажа проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Способ монтажа: Монтажная плата - фиксируется на раме или плате через болты, не предназначен для DIN-рейки
• Степень защиты: IP00 - без внешней защиты, требуется установка в закрытые шкафы
• Дополнительный расцепитель: Независимый - позволяет удалённо отключить выключатель по сигналу от внешнего контроллера

Совместимость и монтаж

Выключатель ВА55-41-334770-00 совместим с системами управления и релейной защитой благодаря усиленным свободным контактам. Для подключения используются медные шины или кабели сечением до 2×240 мм2 (на каждый полюс). Монтаж выполняется на жесткую металлическую плату с соблюдением зазора минимум 50 мм вокруг аппарата для теплоотвода. Выдвижная конструкция позволяет выводить устройство из шкафа для обслуживания - достаточно открыть замок и потянуть ручку. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу расцепителей.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3. Сертифицирован для работы в рамках программы импортозамещения. Отключение при КЗ происходит за время менее 20 мс, что снижает риск повреждения оборудования. Наличие электронного расцепителя исключает ложные срабатывания при кратковременных перегрузках. Все материалы корпуса - самозатухающие, соответствуют классу горючести V-0.

Преимущества

• Высокая отключающая способность (33,5 кА) - надёжно защищает даже при серьёзных КЗ
• Электронный расцепитель - точная настройка порогов срабатывания, гибкая селективность
• Выдвижная конструкция - удобство сервисного обслуживания без отключения всей линии
• Электромагнитный привод - минимальное время срабатывания, идеально для АВР
• Поддержка гармоник - совместим с частотными преобразователями и частично несинусоидальными нагрузками
• Производство в России - гарантия доступности запчастей и техподдержки

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытых помещениях или местах с пылью/влагой; обязательно использование в герметичном шкафу
• Не подходит для монтажа на DIN-рейку - требует специальной монтажной платы
• Напряжение 660 В - не применяется в сетях выше 690 В, даже кратковременно
• Электронный расцепитель требует питания - необходимо подвести вспомогательное питание 24…230 В AC/DC
• Не рекомендован для частых операций включения/выключения более 1000 раз в год - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с мощностью 800 кВт
• Защита входа частотного преобразователя на насосной станции
• Компонент схемы АВР в больнице или химическом заводе
• Щитовая защита для группы электродвигателей с частотным управлением
• Цепь питания конвейерной линии с высокими пусковыми токами

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с размерами монтажной платы (не используйте адаптеры)
• Для работы с электронным расцепителем подключите вспомогательное питание - без него функции защиты не активируются
• Используйте независимый расцепитель для интеграции с SCADA-системами - он принимает сигналы от PLC и отключает выключатель дистанционно
• При использовании в среде с высокими гармониками (например, с ЧРП) убедитесь, что токи не превышают 110% от I_n длительно
• Проверяйте затяжку клемм каждые 6 месяцев - при токе 1000 А плохой контакт вызывает нагрев и выход из строя
• Для замены - отключите питание, отведите выключатель в положение “извлечён”, затем произведите замену без отсоединения проводов
