Выключатель автоматический ВА55-41-344730-00УХЛ3 1000А, 690В | 1002527 Контактор (Legrand)

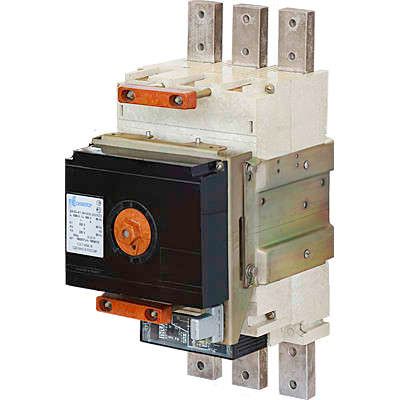

Автоматический выключатель ВА55-41-344730-00 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей переменного тока до 660 В. Подходит для установки в распределительных щитах промышленных объектов, особенно там, где требуется надёжная селективность и совместимость с системами АВР.

Назначение и область применения

ВА55-41-344730-00 используется для защиты электрических сетей от перегрузок и коротких замыканий в промышленных условиях. Применяется в качестве вводного автомата на крупных объектах: заводы, насосные станции, комплексы с частотными преобразователями, системы АВР. Обеспечивает селективную работу с нижестоящими устройствами, снижая риск массового отключения питания. Особенно эффективен в средах с высоким уровнем гармоник благодаря возможности работы без микропроцессорного блока (в сочетании с ВА52-41).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В переменного тока (AC)
• Тип аппарата: Выключатель в литом корпусе
• Тип расцепителя: Электронный
• Уставка срабатывания магнитного расцепителя: 7 × In (7000 А при Iном=1000 А)
• Диапазон регулировки тока короткого замыкания: 4000–16000 А
• Вид привода: Электромагнитный (для быстрого переключения в схемах АВР)
• Напряжение электропривода: 220 В
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый шкаф
• Способ монтажа: Монтажная плата (фиксация через болты на плате/панели)
• Защита по минимальному напряжению: Да - отключение при просадках ниже порога
• Количество свободных контактов: 0 - не имеет встроенных вспомогательных контактов

Совместимость и монтаж

ВА55-41-344730-00 монтируется исключительно на монтажную плиту с использованием болтовых соединений. Для правильной установки необходимо соблюдать момент затяжки контактных зажимов, указанный в руководстве производителя. Аппарат совместим с системами релейной защиты благодаря усиленной конструкции свободных контактов (хотя сами контакты в данной модификации отсутствуют - они доступны в других вариантах серии). Может работать в паре с преобразователями частоты и двигателями, даже при наличии высших гармоник. Электромагнитный привод обеспечивает быстрое коммутирование - идеально для схем АВР с временем переключения менее 100 мс.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3, которые регламентируют безопасность автоматических выключателей. Климатическое исполнение УХЛ3 позволяет эксплуатацию в условиях холодного и влажного климата, характерного для большинства регионов России. Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания, что повышает безопасность технологических процессов.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для мощных распределительных пунктов
• Электронный расцепитель с широкой настройкой тока КЗ - точная селективность
• Поддержка работы с гармониками - совместимость с ЧПП и частотниками
• Электромагнитный привод - быстрая реакция в схемах АВР
• Гибкая установка - допускается монтаж как вертикально, так и горизонтально
• Произведён в России - входит в программы импортозамещения

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать открыто; обязательно использование в герметичном или закрытом шкафу
• Отсутствие встроенных вспомогательных контактов - для сигнализации потребуется внешняя система
• Не предназначен для постоянного управления нагрузкой - только для защиты и аварийного отключения
• Требует стабильного напряжения 220 В для электропривода - при его отсутствии функция АВР не будет работать
• Нельзя использовать в цепях постоянного тока - только переменный ток (AC)

Примеры использования

• Вводной автомат в распределительном щите цеха с несколькими частотными преобразователями
• Щит АВР на насосной станции - быстрое переключение между основным и резервным питанием
• Защита главного ввода на заводе с большим количеством сварочных аппаратов и высокими помехами
• Система энергообеспечения логистического комплекса с гибридным питанием

Практические советы

• При проектировании учтите, что ВА55-41-344730-00 не имеет встроенного контроля тока - для измерений используйте внешние трансформаторы тока
• Для реализации селективности с нижестоящими автоматами задайте уставку КЗ выше, чем у них - рекомендовано минимум на 20%
• Проверьте соответствие сечения кабелей номинальному току 1000 А - обычно требуется медный провод сечением ≥240 мм2
• При монтаже на монтажную плату используйте только рекомендованные болты и моменты затяжки - иначе возможен перегрев контактов
• Если нужна сигнализация состояния (например, “отключен”), выбирайте другую модификацию серии - ВА55-41 с дополнительными контактами
• Для работы в условиях сильных вибраций дополнительно закрепите аппарат антивибрационными прокладками
