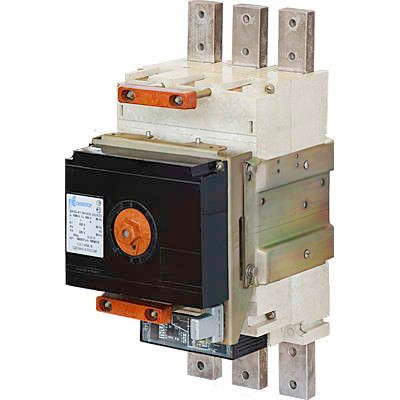

Выключатель автоматический ВА56-41 301830-00УХЛ3 1000А, 690В | 1003024 Контактор (Legrand)

Автоматический выключатель ВА56-41-301830-00 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе на 1000 А, предназначенный для защиты силовых цепей переменного тока в промышленных системах. Обеспечивает быстрое отключение при коротком замыкании, совместим с системами АВР и релейной автоматики, рассчитан на работу в условиях УХЛ3.

Назначение и область применения

ВА56-41-301830-00 используется для коммутации и защиты электрических цепей с токами до 1000 А в промышленных установках. Применяется в качестве вводного аппарата на распределительных щитах, в системах автономного резервирования (АВР), на входе преобразователей частоты и мощных электродвигателей. Подходит для объектов с высокими требованиями к надёжности: заводы, энергообъекты, транспортные узлы, объекты ЖКХ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В переменного тока (AC)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности
• Тип конструкции: Выключатель в литом корпусе, стационарное исполнение
• Привод: Электромагнитный - обеспечивает быстрое срабатывание (до 10–20 мс)
• Расцепитель: Без собственного теплового/электронного расцепителя; возможна установка внешнего независимого расцепителя
• Диапазон регулировки тока КЗ: 4000–16000 А - позволяет настраивать чувствительность к короткому замыканию
• Уставка срабатывания магнитного расцепителя: 16In - отключение происходит при токе, превышающем номинальный в 16 раз
• Степень защиты: IP00 - без защиты от доступа к токоведущим частям и попадания посторонних предметов
• Напряжение питания для независимого расцепителя: 220 В AC
• Схема: 301830 - соответствует типовой схеме подключения для данной модификации
• Способ монтажа: На монтажную плату (фиксация болтами через отверстия в основании)

Совместимость и монтаж

ВА56-41-301830-00 монтируется исключительно на монтажную плиту с использованием крепёжных отверстий. Для работы требуется жесткая фиксация - допускаются как вертикальная, так и горизонтальная установка. Отсутствие встроенного расцепителя требует подключения внешней системы защиты (например, реле контроля тока или независимого расцепителя). Аппарат совместим с контактами и реле из серий ВА52-41 и других устройств, поддерживающих свободные контакты. Не предназначен для установки в шкафы без дополнительной защиты - IP00 требует размещения внутри закрытой панели или ящика.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и другим нормативным документам для автоматических выключателей в литом корпусе. Наличие исполнения УХЛ3 гарантирует устойчивость к условиям холодного и влажного климата, характерному для большинства регионов России. Материалы корпуса и внутренние компоненты прошли проверку на термическую и электрическую стойкость. Применение в программах импортозамещения подтверждено производителем.

Преимущества

• Высокая отключающая способность (33,5 кА) - обеспечивает безопасность даже при серьёзных КЗ в крупных сетях
• Электромагнитный привод - позволяет быстро реагировать в системах АВР, минимизируя время переключения
• Настройка тока КЗ в широком диапазоне (4–16 кА) - гибкость адаптации под конкретную нагрузку
• Поддержка работы с гармониками - благодаря отсутствию микропроцессорного блока, аппарат устойчив к помехам от частотных преобразователей
• Производство в России - гарантированная доступность запчастей и сервиса, соответствие местным условиям эксплуатации

Ограничения применения

• Не имеет встроенной защиты от перегрузки - обязательно использование внешнего расцепителя или релейной схемы
• Степень защиты IP00 - нельзя устанавливать в открытых помещениях, на улице или в зонах с риском попадания пыли, воды, сторонних предметов
• Требует монтажа на плату - не подходит для DIN-рейки или крепления в шкафу без специальной базы
• Напряжение 660 В - не применяется в сетях выше 1000 В
• Отсутствие встроенного управления - требует дополнительной автоматизации для удалённого управления или сигнализации

Примеры использования

• Вводной автомат на главном распределительном щите завода с питанием от трансформатора 10/0,66 кВ
• Защита входа частотного преобразователя, управляющего насосом или вентилятором большой мощности
• Компонент системы АВР в больницах или критически важных производствах, где важно минимальное время переключения
• Щитовая защита для группы электродвигателей в металлургическом цехе с высоким уровнем гармоник

Практические советы

• При выборе ВА56-41-301830-00 убедитесь, что ваша система предусматривает внешнюю защиту - без расцепителя он не отключится при перегрузке
• Для монтажа используйте только рекомендованную монтажную плату с точными размерами отверстий - нестандартные крепления снижают надёжность
• Если нужна защита от перегрузки - выбирайте модель с микропроцессорным блоком (серии ВА52-41) или подключите независимый расцепитель с напряжением 220 В
• Проверьте посадочные размеры перед установкой - хотя аппарат стационарный, его габариты отличаются от более компактных аналогов
• Для условий с высокой влажностью или пылью - размещайте аппарат в герметичном шкафу с классом защиты не ниже IP54
