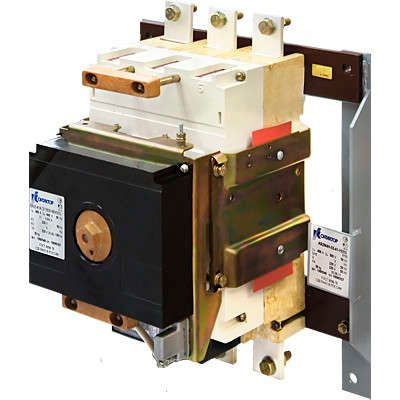

Выключатель автоматический АВ2М10С-55-41-УХЛ3 Э/Магн Стац 1000А, 690В | 1002693 Контактор (Legrand)

Автоматический выключатель АВ2М10С-55-41-УХЛ3 - трёхполюсный коммутационный аппарат с электромагнитным приводом и электронным расцепителем, предназначенный для защиты и управления силовыми цепями до 1000 А. Бренд Контактор Ульяновск и серия АВ2М обеспечивают надёжность в промышленной среде, особенно там, где требуется точная настройка отключения при КЗ.

Назначение и область применения

Автоматический выключатель АВ2М10С-55-41-УХЛ3 используется для включения, отключения и защиты электрических цепей переменного и постоянного тока в системах низкого напряжения. Он защищает оборудование от перегрузок и коротких замыканий, автоматически размыкая цепь при превышении порогового тока. Применяется в распределительных щитах промышленных объектов: на заводах, в энергоустановках, на конвейерах, у крупных насосов и компрессоров. Подходит для стационарной установки в шкафах и панелях, где необходима высокая коммутационная способность.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы одновременно;
• Номинальный ток: 1000 А - максимальный рабочий ток, который выключатель может проводить длительно без повреждений;
• Номинальное напряжение: 440 В - оптимальное рабочее напряжение; допускается работа до 690 В в режиме кратковременной перегрузки;
• Отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до 20 тысяч ампер;
• Диапазон регулировки тока КЗ: 4000–16000 А - можно настроить чувствительность срабатывания по току КЗ в этом пределе;
• Тип расцепителя: электронный - обеспечивает точную и гибкую настройку, отличается от классических тепловых и магнитных;
• Вид привода: электромагнитный - управление происходит через внешний сигнал, не требует ручного воздействия;
• Напряжение электропривода: 220 В - для удалённого включения/отключения нужен источник питания 220 В AC/DC;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - нет защиты от пыли и воды, предназначен для установки внутри закрытых щитов;
• Способ монтажа: монтажная плата - крепится на специальные платформы или DIN-рейки с соответствующими креплениями;
• Тип дополнительного расцепителя: независимый - позволяет отключить выключатель дистанционно по команде от другого устройства;
• Род тока: AC/DC - совместим с переменным и постоянным током.

Совместимость и монтаж

Автоматический выключатель АВ2М10С-55-41-УХЛ3 монтируется на монтажную плиту или специализированную раму, а не на стандартную DIN-рейку. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Электромагнитный привод требует подвода напряжения 220 В - отдельный кабель для управления. Независимый расцепитель подключается параллельно, чтобы отключать устройство по сигналу от системы безопасности или АСУ ТП. Учитывайте, что выключатель не имеет встроенных контактов - все подключения выполняются сторонними проводниками. Размеры и посадочные места должны точно соответствовать проектному решению.

Безопасность и стандарты

АВ2М10С-55-41-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Однако из-за степени защиты IP00 использование вне герметичных шкафов недопустимо - риск поражения током и повреждения контактов при попадании влаги или пыли. Обязательно применение защитных кожухов и блокировок согласно правилам ПУЭ.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных систем;
• Гибкая настройка тока КЗ (4000–16000 А) - позволяет адаптировать защиту под конкретную нагрузку;
• Электромагнитный привод и независимый расцепитель - поддерживают автоматизацию и дистанционное управление;
• Электронный расцепитель - более точный и стабильный, чем термомагнитные аналоги;
• Климатическое исполнение УХЛ3 - устойчив к колебаниям температуры и влажности в неотапливаемых помещениях.

Ограничения применения

• Не применяется в открытой среде - степень защиты IP00 исключает работу без корпуса;
• Требуется внешнее питание 220 В для работы электропривода - без него невозможно дистанционное отключение;
• Нет встроенного механизма ручного включения - оператор не может включить выключатель вручную, только через привод;
• Подходит только для стационарной установки - не предназначен для перемещения или частой перестановки;
• Не рекомендован для цепей с частыми пусками выше 10 раз в час - возможен износ контактов.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 800 кВт;
• Коммутирующий элемент в распределительном щите станций водоснабжения;
• Основной выключатель в системе управления конвейерной линией с несколькими двигателями;
• Функциональный модуль в АСУ ТП, где отключение по команде от PLC является обязательным условием.

Практические советы

• При проектировании учтите, что выключатель не имеет встроенных контактов - подготовьте клеммники и провода подходящего сечения (минимум 120 мм2 для 1000 А);
• Обеспечьте доступ к кнопкам и клеммам для обслуживания - даже при стационарной установке нужны сервисные зазоры;
• Настройте ток срабатывания КЗ в соответствии с расчетными значениями вашей сети - слишком низкий порог вызовет ложные отключения, слишком высокий - потерю защиты;
• Проверьте соответствие напряжения электропривода (220 В) - неверное напряжение может вывести привод из строя;
• Используйте только оригинальные кабели и крепления - нестандартные решения снижают надёжность и нарушают гарантию.
