Выключатель автоматический ВА53-41 344730-00УХЛ3 1000А, 690В | 1002461 Контактор (Legrand)

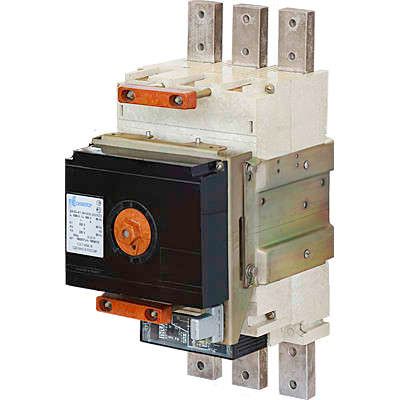

Автоматический выключатель ВА53-41 344730-00 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе на 1000 А, предназначенный для защиты силовых цепей переменного тока в промышленных объектах. Выключатель обеспечивает быстрое отключение при коротком замыкании и совместим с системами АВР, релейной автоматики и частотными преобразователями.

Назначение и область применения

Выключатель ВА53-41 344730-00 используется для защиты и коммутации мощных электрических цепей в промышленных установках. Применяется в качестве вводного аппарата на распределительных пунктах, в цепях питания крупных двигателей, конвейеров, компрессоров и других нагрузок с высокими пусковыми токами. Подходит для систем автономного резервирования (АВР) благодаря электромагнитному приводу и быстрому времени срабатывания. Особенно эффективен в условиях повышенного уровня гармоник - например, при работе с частотными преобразователями.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В переменного тока (AC)
• Тип конструкции: выключатель в литом корпусе
• Род тока: переменный (AC)
• Тип привода: электромагнитный
• Тип расцепителей: электромагнитный + электронный
• Диапазон регулировки тока КЗ: 4000–16000 А (настраивается под нагрузку)
• Уставка срабатывания магнитного расцепителя: 7×Iном (т.е. 7000 А при 1000 А)
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Напряжение питания дополнительного расцепителя: 220 В AC
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, влажность до 98%)
• Степень защиты: IP00 (без внешней защиты - требует установки в шкаф или корпус)
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Схема: 344730

Совместимость и монтаж

Выключатель ВА53-41 344730-00 монтируется исключительно на монтажную плиту - он не имеет шасси или DIN-рейки. Для установки требуется подготовить металлическую или изолирующую плату с отверстиями под крепёж. Монтаж допускается как вертикально, так и горизонтально. Обязательно соблюдайте рекомендованную плотность проводов: вход/выход должны быть выполнены медными шинами сечением не менее 240 мм2. Напряжение питания для независимого расцепителя - 220 В AC; при использовании другого напряжения потребуется внешний источник. Аппарат совместим с реле и контроллерами, имеющими нормально открытые контакты для управления расцепителем.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Отключающая способность 33,5 кА гарантирует безопасное отключение даже при максимальных токах КЗ в промышленных сетях. Электронный расцепитель обеспечивает селективность - позволяет координировать работу с другими автоматами в сети. Наличие независимого расцепителя даёт возможность удалённого отключения по сигналу от системы безопасности или пожарной сигнализации.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для сложных сетей с большими токами КЗ
• Гибкая настройка тока срабатывания КЗ (4000–16000 А) - адаптация под конкретную нагрузку
• Поддержка работы с частотными преобразователями - благодаря отсутствию микропроцессора в базовой версии (ВА52-41) снижается чувствительность к помехам
• Быстрое срабатывание при использовании электромагнитного привода - идеален для АВР
• Изготовление в России - соответствие программе импортозамещения, гарантированная доступность запчастей и сервиса
• Устойчивость к широкому диапазону температур (УХЛ3) - надёжная работа в холодных регионах

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать открыто! Только внутри электрошкафа или герметичного корпуса
• Не предназначен для постоянного тока (DC) - работает только с переменным током
• Требует жесткой фиксации на монтажной плате - не подходит для портативных или мобильных решений
• Нет встроенных контактов - не выполняет функции вспомогательной коммутации
• Напряжение питания независимого расцепителя - только 220 В AC; другие значения требуют внешнего преобразователя

Примеры использования

• Вводной автомат на главном распределительном щите промышленного цеха
• Защита питаний больших насосов и вентиляторов с частотниками
• Компонент системы АВР в энергообеспечении критических объектов (больницы, серверные)
• Цепи питания конвейерных линий с высокой инерционностью и пусковыми токами
• Системы с высоким уровнем гармоник - сварочные установки, LED-освещение с драйверами

Практические советы

• При выборе между ВА53-41 и ВА52-41 - выбирайте ВА53-41, если нужна точная настройка тока срабатывания и селективность. ВА52-41 проще и дешевле, но без электронного расцепления - подходит только для базовой защиты.
• Обязательно проверьте габариты монтажной платы перед закупкой - выключатель занимает значительное место и требует зазоров для теплоотвода.
• Для подключения используйте медные шины, а не гибкие кабели - это предотвращает механическое напряжение на клеммах.
• Проверьте наличие 220 В AC рядом с местом установки - без этого независимый расцепитель не будет работать.
• При эксплуатации в условиях сильной вибрации (например, на заводе с тяжёлым оборудованием) дополнительно закрепите аппарат антивибрационными прокладками.
