Выключатель автоматический 3п 1000А 50кА ВА55-41 344730 ЭР 690В НР=220В AC электропривод 220В передн. подкл.: Al шина; кабель с каб. наконечн. Контактор 1002528 Legrand

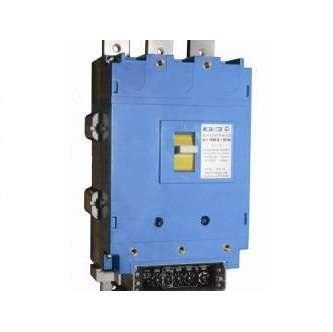

Автоматический выключатель ВА55-41 344730-00УХЛ3 - трёхполюсный коммутационный аппарат на 1000 А, предназначенный для защиты и управления мощными электрическими цепями переменного тока. Бренд Контактор Ульяновск реализует эту модель в рамках серии ВА50-41, где она сочетает высокую отключающую способность, электронную систему защиты и возможность удалённого отключения через электропривод 220 В AC.

Назначение и область применения

Автоматический выключатель ВА55-41 344730-00УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Он используется в распределительных устройствах низкого напряжения - например, на входе в силовые щиты, у защите трансформаторов, крупных двигателей, конвейеров и других установок с токами до 1000 А. Электропривод позволяет управлять выключателем дистанционно, что удобно в автоматизированных системах.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Напряжение: 660 В - рабочее напряжение сети, при котором гарантируется надёжная работа;
• Номинальная отключающая способность: 33,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током;
• Тип расцепителя: электронный - точная и настраиваемая защита по току и времени;
• Уставка магнитного расцепителя: 7 In - срабатывает при токе в семь раз выше номинала (например, при 7000 А);
• Диапазон регулировки тока короткого замыкания: 4000–16000 А - можно настроить чувствительность защиты под конкретную нагрузку;
• Дополнительный расцепитель: независимый, 220 В AC - позволяет отключить выключатель сигналом с внешнего устройства (например, с системы АСУ ТП);
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в закрытых помещениях с контролируемой температурой и влажностью;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в электрошкафу или другом защищённом месте;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную плату внутри щита;
• Подключение: алюминиевые шины или кабели с кабельными наконечниками - нельзя подключать голые жилы, требуется предварительная опрессовка.

Совместимость и монтаж

Автоматический выключатель ВА55-41 344730-00УХЛ3 совместим с DIN-рейками стандарта EN 60715. Для подключения используйте только кабели с медными или алюминиевыми наконечниками, затянутыми моментом, соответствующим технической документации. Не допускается подключение гибких многожильных проводов без наконечников - это вызовет нагрев и выход из строя. Электропривод 220 В AC подключается отдельными проводами к клеммам, указанным в схеме 344730. Обязательно проверьте соответствие напряжения питания привода - 220 В AC +-10%. Монтаж выполняется только после отключения энергии и с соблюдением правил безопасности.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Отключение происходит при достижении порогов тока, установленных электронным расцепителем - это исключает случайные срабатывания. Однако из-за степени защиты IP00 использование вне электрошкафа запрещено - риск поражения током и попадания сторонних предметов внутрь аппарата крайне высок.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для промышленных объектов с большими токами КЗ;
• Настройка тока срабатывания короткого замыкания в широком диапазоне - адаптация под различные типы нагрузок;
• Наличие независимого расцепителя - возможность интеграции в автоматические системы управления;
• Электронный расцепитель - более точная и стабильная защита по сравнению с термомагнитными аналогами;
• Климатическое исполнение УХЛ3 - надёжная работа в регионах с низкими зимними температурами.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC);
• Степень защиты IP00 требует обязательной установки в закрытый электрошкаф - нельзя использовать на открытом воздухе или в сырых помещениях;
• Недоступен для ручного отключения при сработавшем электроприводе - если привод неисправен, отключение возможно только через рычаг, но при этом он может быть заблокирован;
• Требуется профессиональная настройка расцепителя - некорректные параметры могут привести к ложным срабатываниям или отказу защиты;
• Не имеет встроенного заземления - необходимо обеспечивать заземление всей системы отдельно.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью 600–800 кВт;
• Коммутирование и защита частотного преобразователя на 1000 А;
• Щитовая система на заводе с автоматическим управлением - отключение по команде с ПЛК через электропривод;
• Система бесперебойного питания (UPS) средней и большой мощности;
• Конвейерные линии с несколькими двигателями, требующие координированной защиты.

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки был ниже 1000 А - не рекомендуется работать близко к пределу;
• При использовании алюминиевых шин - обязательно примените антиоксидантную пасту и равномерно затяните крепления;
• Для настройки расцепителя используйте тестовый прибор - убедитесь, что срабатывание происходит в диапазоне 4000–16000 А;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях включения/отключения;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы электронного модуля;
• Обязательно сохраняйте схему 344730 - она нужна для диагностики и замены расцепителя.
