Выключатель автоматический 3п 1000А 135кА ВА5541 344750 ЭР 690В НР=220В AC задн. подкл.: Cu шина Контактор 1002530 Legrand

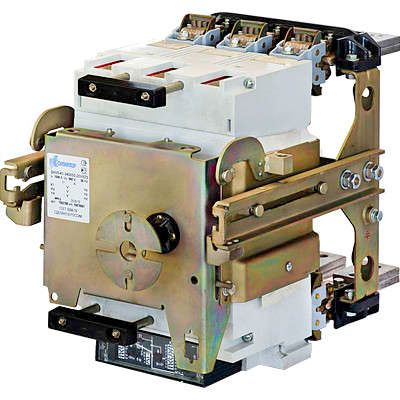

Автоматический выключатель ВА55-41 344750-00УХЛ3 от бренда Контактор Ульяновск предназначен для защиты и коммутации мощных электрических цепей переменного тока до 1000 А. Его высокая отключающая способность и выкатная конструкция делают его подходящим решением для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель ВА55-41 344750-00УХЛ3 используется для защиты электрических сетей от перегрузок и коротких замыканий. Он применяется в системах низкого напряжения - например, на вводах в распределительные устройства, у выходов силовых трансформаторов, в цепях крупных двигателей и конвейеров. Благодаря выкатному исполнению, устройство удобно обслуживать без полного демонтажа системы.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В переменного тока (AC)
• Номинальная отключающая способность: 33,5 кА
• Тип расцепителя: электронный с возможностью регулировки
• Диапазон регулировки тока короткого замыкания: 4000–16000 А
• Уставка магнитного расцепителя: 7 × In (7 крат номинальному току)
• Напряжение дополнительного расцепителя: 220 В AC
• Тип дополнительного расцепителя: независимый (дистанционное отключение)
• Способ монтажа: на монтажную плату (заднее подключение через медную шину)
• Степень защиты: IP00 (без внешней защиты - требуется установка в закрытые щитовые камеры)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, допустима повышенная влажность)
• Привод: ручной с возможностью дистанционного управления через дополнительный расцепитель

Совместимость и монтаж

Автоматический выключатель ВА55-41 344750-00УХЛ3 рассчитан на заднее подключение через медную шину - это требует предварительной подготовки сборки: шины должны точно соответствовать габаритам контактов и иметь достаточную жесткость. Устройство устанавливается на монтажную плиту, что исключает возможность крепления на DIN-рейку. Для работы с дополнительным расцепителем на 220 В AC необходимо подвести питание от отдельного источника. Обязательно соблюдайте посадочные размеры, указанные в схеме 344750 - отклонения могут повредить механизм или вызвать нагрев контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Электронный расцепитель обеспечивает точную и воспроизводимую защиту, снижая риск ложных срабатываний. Однако из-за степени защиты IP00 устройство нельзя использовать вне герметичных или защищённых щитов - открытая установка запрещена.

Преимущества

• Высокая отключающая способность (33,5 кА) позволяет применять его даже в зонах с большими токами КЗ - например, рядом с мощными трансформаторами.
• Электронный расцепитель даёт широкий диапазон настроек тока срабатывания (до 16 кА), что адаптирует устройство под сложные нагрузки.
• Наличие независимого расцепителя на 220 В AC позволяет удалённо отключать цепь - удобно для автоматизации и безопасности при аварийных ситуациях.
• Выкатная конструкция ускоряет сервисное обслуживание: устройство можно вынуть из сборки без отключения всей сети.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях без дополнительной защиты - степень IP00 требует обязательного размещения внутри электрошкафа.
• Подключение только через медную шину - использование кабельных выводов невозможно.
• Не имеет встроенного термического расцепителя - защита от перегрузок реализуется исключительно через электронный модуль; при отказе электроники защита частично теряется.
• Не совместим с DIN-рейками - требует специальной монтажной платы, что усложняет замену в старых щитах.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью более 800 кВт.
• Коммутация и защита двигателя 500 кВт на конвейерной линии.
• Центральное распределение энергии после трансформаторной подстанции 6/0,4 кВ.
• Системы с дистанционным управлением - например, отключение по сигналу от SCADA при аварии.

Практические советы

• Перед установкой проверьте соответствие сечения медной шины и её жёсткости - недостаточно прочная шина может деформироваться при больших токах КЗ.
• При использовании независимого расцепителя на 220 В AC используйте источник питания с фильтрами помех - скачки напряжения могут вызывать ложное срабатывание.
• Настройку тока срабатывания выполняйте только при отключенном оборудовании и с учётом реальных рабочих токов цепи - не ориентируйтесь только на максимальные значения.
• Регулярно осматривайте контакты и механизмы - из-за высоких токов возможно окисление, особенно в условиях повышенной влажности.
• Замену или ремонт рекомендуется выполнять с использованием оригинальных запчастей - совместимость с другими сериями (например, ВА50-41) не гарантируется.
