Выключатель автоматический 3п 1000А ВА53-41-344710-20 УХЛ3 690В НР=220В AC Cu шина Контактор 1003229 Legrand

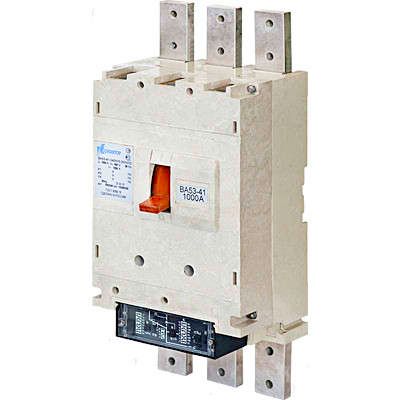

Автоматический выключатель ВА53-41-344710-20 от Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 1000 А, предназначенный для защиты и управления силовыми цепями переменного тока до 660 В. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, устойчив к воздействию влаги и температурных колебаний в условиях УХЛ3. Применяется в промышленных распределительных щитах, на станциях питания и крупных потребителях энергии.

Назначение и область применения

Автоматический выключатель ВА53-41-344710-20 предназначен для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Используется в системах низкого напряжения (до 660 В переменного тока) на объектах с высокой мощностью: промышленные линии, конвейеры, насосные станции, системы вентиляции, распределительные пункты и другие установки, где требуется надёжная защита больших токов.

Технические характеристики

• Номинальный ток: 1000 А - способен постоянно проводить ток такой величины без перегрева
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 660 В AC - рассчитан на работу в сетях до этой величины
• Номинальная отключающая способность: 33,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: электромагнитный + электронный - обеспечивает двойную защиту: мгновенное отключение при КЗ и точную настройку по току перегрузки
• Уставка магнитного расцепителя: 7In - сработает при токе, превышающем номинальный в 7 раз (например, при 7000 А для 1000 А аппарата)
• Диапазон регулировки тока КЗ: 4000–16000 А - позволяет адаптировать чувствительность к условиям сети
• Напряжение дополнительного расцепителя: 220 В AC - используется для удалённого отключения через внешний сигнал (например, от системы аварийного отключения)
• Тип дополнительного расцепителя: независимый - управление отключением происходит вне зависимости от состояния основного механизма
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли; требует установки в закрытых щитах
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу внутри щита
• Привод: ручной - включение/отключение выполняется поворотом рычага
• Конструкция: комплектное устройство в литом корпусе - герметичная сборка, исключающая доступ к внутренним частям

Совместимость и монтаж

Автоматический выключатель ВА53-41-344710-20 совместим с DIN-рейками стандарта EN 60715. Для подключения используются медные шины или кабели с жилами подходящего сечения - рекомендуется проверить зажимы на соответствие площади поперечного сечения (обычно 50–240 мм2 для 1000 А). Отсутствие дополнительных контактов означает, что нельзя использовать его для сигнализации состояния (вкл./выкл.) без установки внешних вспомогательных модулей. Монтаж допускается только в сухих, хорошо вентилируемых щитах - IP20 не обеспечивает защиту от пыли и брызг.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электромагнитный и электронный расцепители обеспечивают селективность и предотвращают ложные срабатывания. Конструкция литого корпуса исключает риск доступа к токоведущим частям при работе. Наличие независимого расцепителя на 220 В позволяет интегрировать его в системы безопасности (например, аварийное отключение по сигналу пожарной сигнализации).

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для сложных промышленных сетей с большими токами КЗ
• Гибкая настройка тока срабатывания КЗ (4000–16000 А) - можно точно адаптировать под конкретную сеть
• Надёжная защита благодаря сочетанию электромагнитного и электронного расцепителей
• Климатическое исполнение УХЛ3 - устойчив к суровым условиям эксплуатации
• Поддержка удалённого отключения через 220 В - удобно для автоматизации и систем контроля

Ограничения применения

• Не предназначен для работы в открытых помещениях или местах с высокой запылённостью - степень защиты IP20 не защищает от пыли и влаги
• Не имеет встроенных вспомогательных контактов - для сигнализации состояния нужен внешний модуль
• Требует профессионального монтажа и правильного подбора сечения шин/кабелей - некорректное подключение может вызвать нагрев и выход из строя
• Не подходит для постоянного переключения - предназначен для редких операций включения/отключения, не для частого управления нагрузкой

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 500 кВт
• Коммутирующее устройство перед частотными преобразователями на конвейерной линии
• Основной автомат в распределительном щите станции водоснабжения с насосами мощностью 100–200 кВт
• Участок цепи, где необходимо выполнить удалённое отключение по команде от системы SCADA

Практические советы

• При выборе места установки убедитесь, что рядом есть свободное пространство для обслуживания - механизм требует доступа для ручного отключения
• Проверьте соответствие сечения медных шин или кабелей заявленным параметрам - для 1000 А обычно нужны шины 80×10 мм или эквивалент
• Настройте порог срабатывания магнитного расцепителя в соответствии с максимальным током КЗ вашей сети - слишком низкая уставка может вызывать ложные отключения
• Если требуется сигнализация положения (вкл./выкл.), установите дополнительно модуль вспомогательных контактов - он не встроен
• Не используйте этот выключатель как обычный рубильник - он не рассчитан на частые ручные операции
• При использовании в холодных регионах (УХЛ3) следите, чтобы щит не промерзал - конденсат может попасть на контакты при открывании
