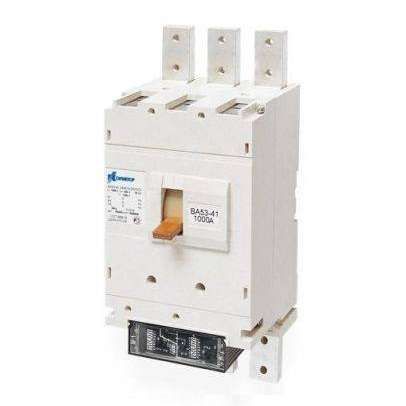

Выключатель автоматический 3п 1000А Im=7000А 50кА ВА53-41 340010 ЭР 690В передн. подкл.: Al шина; кабель с каб. наконечн. Контактор 1002431 Legrand

Автоматический выключатель ВА53-41 340010-20УХЛ3 от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты и управления силовыми цепями переменного тока до 660 В. Устройство рассчитано на стационарную установку с подключением через алюминиевые шины или кабели с наконечниками, применяется в промышленных распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА53-41 340010-20УХЛ3 предназначен для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Он используется в системах низкого напряжения (до 660 В переменного тока) для защиты оборудования: трансформаторов, двигателей, распределительных щитов, конвейеров и других мощных потребителей. Применяется в промышленных объектах, энергообъектах, на заводах и в цехах с высокими требованиями к надёжности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Напряжение: 660 В (переменный ток)
• Номинальная отключающая способность: 33,5 кА
• Тип расцепителя: электромагнитный + электронный
• Уставка магнитного расцепителя: 7 × I_n (т.е. 7000 А при номинале 1000 А)
• Диапазон регулировки тока короткого замыкания: 4000–16000 А
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Способ монтажа: стационарный, на монтажной плате
• Привод: ручной - управление через рычаг
• Схема: 340010
• Контакты: внешнее подключение - без встроенных контактов

Совместимость и монтаж

Автоматический выключатель ВА53-41 340010-20УХЛ3 устанавливается на монтажную плиту или DIN-рейку (если совместима с конструкцией). Подключение возможно двумя способами:

• через алюминиевые шины - предпочтительно для больших токов и компактных щитов;
• через кабели с кабельными наконечниками - требует точного подбора сечения и затяжки болтов до момента плотного контакта.

Не допускается подключение гибких многожильных кабелей без наконечников - риск перегрева и потери контакта. Для правильного монтажа соблюдайте момент затяжки, указанный в руководстве производителя. Габариты устройства позволяют использовать его в типовых щитах шириной от 80 мм на полюс.

Безопасность и стандарты

Автоматический выключатель ВА53-41 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Отключение происходит при превышении порога тока короткого замыкания (7×I_n) или длительной перегрузке - благодаря сочетанию электромагнитного и электронного расцепителей. Устройство не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для зон с большими токами КЗ, например, рядом с трансформаторами.
• Широкий диапазон регулировки тока КЗ (4–16 кА) - позволяет точно настраивать чувствительность под конкретную сеть.
• Электронный расцепитель обеспечивает более точное срабатывание по сравнению с классическими тепловыми элементами.
• Климатическое исполнение УХЛ3 - надёжная работа в условиях холодных производственных помещений и на открытых площадках с контролируемым микроклиматом.
• Поддержка подключения алюминиевых шин - снижает стоимость и сложность сборки крупных щитов.

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды, пыли или агрессивных сред - степень защиты IP20 исключает использование вне закрытых щитов.
• Не имеет встроенного УЗО - нельзя применять там, где требуется защита от утечек тока (например, в помещениях с повышенной опасностью поражения).
• Не рекомендован для частого ручного включения/отключения - предназначен для аварийного отключения, а не для оперативного управления.
• Требуется точная настройка тока срабатывания - некорректная уставка может вызвать ложные срабатывания или отказ при реальном КЗ.
• Не совместим с модульными щитами малой глубины - из-за габаритов нужен минимум 120–150 мм свободного места.

Примеры использования

• Защита главного входа в промышленный цех с питанием от трансформатора 630 кВА.
• Коммутация и защита группы мощных насосов на водопроводной станции.
• Распределительный щит на металлургическом участке с алюминиевой шинной системой.
• Щит питания конвейерной линии с двигателями суммарной мощностью свыше 500 кВт.

Практические советы

• При использовании алюминиевых шин проверьте соответствие сечения шины и контактов выключателя - недостаточное сечение вызывает нагрев.
• Для настройки тока срабатывания используйте только сертифицированные инструменты - изменение уставок без знания системы может нарушить координацию защиты.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с алюминием, который окисляется.
• Не устанавливайте устройство в местах с вибрацией выше 0,5g - возможен выход из строя механизма расцепления.
• При замене старого аппарата - убедитесь, что новый ВА53-41 340010-20УХЛ3 имеет ту же схему (340010) и аналогичные габариты.
