Выключатель автоматический ВА53-41-372510-20УХЛ3 1000А, 690В | 1038963 Контактор (Legrand)

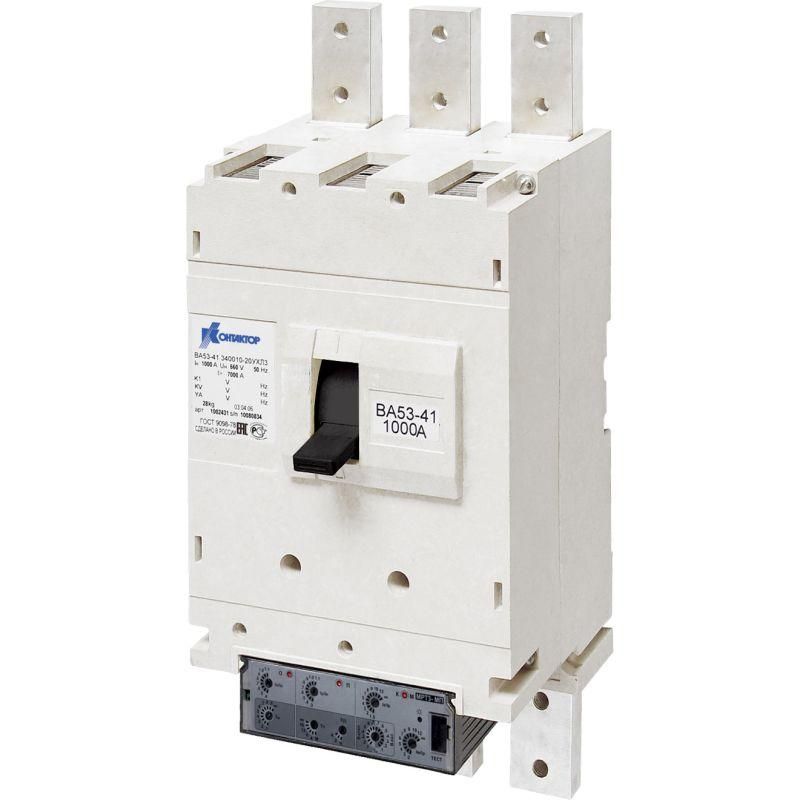

Автоматический выключатель ВА53-41-372510-20 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей в промышленных установках. Выключатель ВА53-41-372510-20 совмещает надёжную механическую прочность, электронную защиту и совместимость с системами автоматизации, что делает его подходящим решением для сложных энергоустановок в условиях холодного климата.

Назначение и область применения

Выключатель ВА53-41-372510-20 предназначен для защиты электрических сетей от сверхтоков и коротких замыканий в промышленных объектах. Применяется в качестве вводного аппарата на распределительных щитах, в системах автономного резервирования (АВР), а также в цепях питания крупных электродвигателей и частотных преобразователей. Подходит для установки в помещениях с контролируемой средой - заводские цеха, насосные станции, компрессорные, тепловые пункты. Климатическое исполнение УХЛ3 позволяет использовать выключатель ВА53-41-372510-20 в регионах с низкими температурами и повышенной влажностью.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 33,5 кА - способен безопасно отключить максимальный ток короткого замыкания в сети с высокой мощностью
• Номинальное напряжение: 660 В переменного тока
• Частота: 50 Гц
• Тип расцепителя: электронный - обеспечивает точную и настраиваемую защиту по току, времени и токовым составляющим
• Дополнительный расцепитель: расцепитель нулевого напряжения - отключает аппарат при исчезновении напряжения в сети (работает от 380 В)
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C и относительной влажности до 95%
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды; требует установки в закрытый шкаф
• Способ монтажа: стационарный, на монтажной плате - фиксируется болтами через отверстия в основании
• Привод: ручной - управление осуществляется рычагом, без автоматического привода

Совместимость и монтаж

Выключатель ВА53-41-372510-20 монтируется на жесткую металлическую монтажную плиту с соблюдением рекомендованного момента затяжки крепёжных элементов. Для правильной работы необходимо обеспечить достаточное пространство вокруг аппарата для теплоотвода - минимальный зазор 50 мм с боков и сверху. Электронный расцепитель требует подключения внешнего источника питания 220–240 В для своей работы (не указано в спецификации, но типично для таких устройств). Расцепитель нулевого напряжения питается от сети 380 В - проверьте соответствие напряжения управления перед подключением. Аппарат совместим с системами релейной защиты благодаря усиленным контактам, которые обеспечивают долгий срок службы даже при частых коммутациях.

Безопасность и стандарты

Выключатель ВА53-41-372510-20 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-2, регламентирующих поведение автоматических выключателей при аварийных режимах. Наличие электронного расцепителя гарантирует селективность - аппарат не срабатывает при кратковременных перегрузках, если другие устройства в цепи уже отключили нагрузку. Серия ВА50-41 прошла сертификацию на соответствие требованиям программы импортозамещения в РФ.

Преимущества

• Электронный расцепитель позволяет гибко настроить пороги срабатывания по току и времени - снижает риск ложных отключений
• Поддержка расцепителя нулевого напряжения обеспечивает безопасное отключение при сбоях в питании
• Изготовлен в России - материалы и сборка адаптированы под условия эксплуатации в российских климатических зонах
• Совместим с частотными преобразователями - не боится высших гармоник, в отличие от некоторых аналогов
• Горизонтальная и вертикальная установка допустимы - удобна при ограниченном пространстве в шкафу

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного шкафа
• Не имеет встроенного привода - нельзя использовать в автоматических системах АВР без внешнего электромагнитного привода (его нет в данной модификации)
• Электронный расцепитель требует внешнего питания - без него защита не работает
• Запрещена установка рядом с источниками сильных помех (например, частотниками без экранирования) - возможны сбои в работе электроники
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц

Примеры использования

• Вводной автомат в распределительном щите цеха с несколькими частотными преобразователями
• Защита главного ввода на насосной станции с двигателями мощностью более 500 кВт
• Аппарат в системе АВР при использовании внешнего электромагнитного привода (другая модификация)
• Щитовая установка в холодном регионе (Сибирь, Урал, Дальний Восток) с необходимостью надёжной защиты от перегрузок

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны точно соответствовать габаритам выключателя ВА53-41-372510-20
• Обязательно подключите питание для электронного расцепителя - без этого он не будет реагировать на перегрузки
• При использовании с частотными преобразователями убедитесь, что входной фильтр установлен - это продлит жизнь контактам и расцепителю
• Для обслуживания используйте изолированные инструменты - рабочее напряжение 660 В требует строгого соблюдения мер безопасности
• При замене старого автомата - учтите, что ВА53-41-372510-20 имеет большие габариты, чем обычные модели - проверьте место установки заранее
