Блок замены автоматического выключателя-АВМ4СВ-ВА55-41-334770-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 | 370440 КЭАЗ

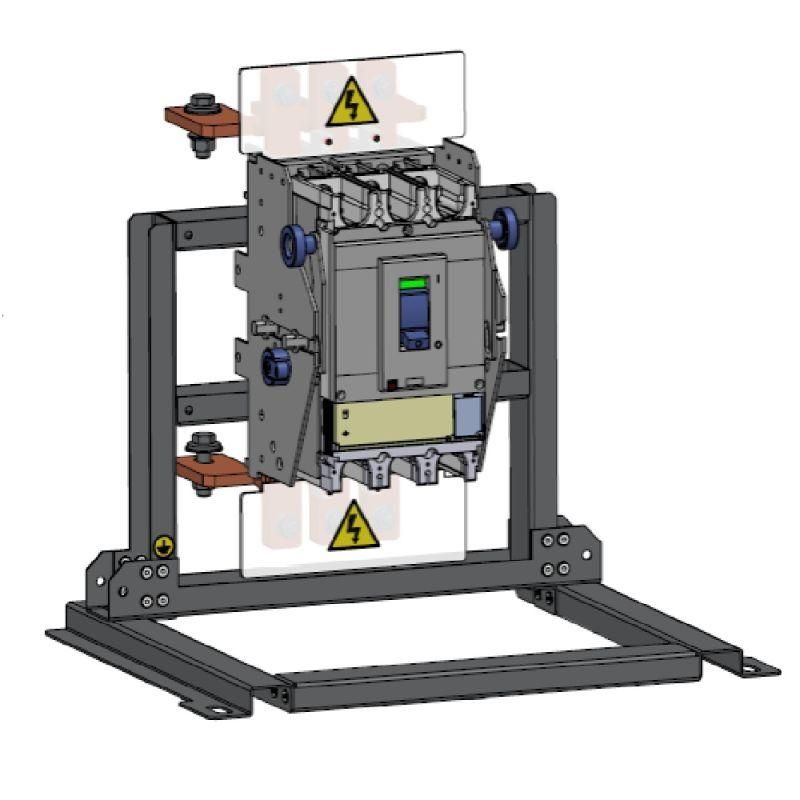

Блок замены автоматического выключателя АВМ4СВ-ВА55-41-334770 400А 690AC НР230AC/220DC ПЭ230AC УХЛ3 предназначен для замены устаревших автоматических выключателей без изменения габаритов и схемы подключения. Бренд КЭАЗ предлагает этот продукт как надёжное решение для модернизации старых электроустановок, сохраняя совместимость с существующими шкафами и кабельными системами.

Назначение и область применения

Блок замены автоматического выключателя АВМ4СВ-ВА55-41-334770 400А 690AC НР230AC/220DC ПЭ230AC УХЛ3 используется для замены устаревших выключателей типа ВА55 в уже смонтированных распределительных устройствах. Он позволяет обновить оборудование без переделки шкафа, смены кабелей или переустановки других компонентов. Подходит для промышленных объектов: цехов, насосных станций, конвейерных линий, где требуется высокая надёжность и возможность быстрого сервисного обслуживания.

Технические характеристики

• Номинальный ток: 400 А - обеспечивает работу нагрузок до этого значения без перегрева.
• Номинальное напряжение: 690 В переменного тока - допустимо применение в сетях до 690 В AC, включая системы с повышенным напряжением.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания до 55 тысяч ампер.
• Защита от перегрузки: настраивается на 400 А - соответствует максимальному рабочему току, не требует дополнительной регулировки.
• Тип расцепителей: независимый - позволяет удалённо отключать устройство через внешний сигнал (например, от системы аварийной сигнализации).
• Моторный привод: встроенный - обеспечивает дистанционное включение/выключение без ручного воздействия.
• Способ подключения: винтовое - надёжное соединение проводов с помощью болтов, требует периодической проверки затяжки.
• Степень защиты IP20 - защищено от доступа пальцев и предметов более 12 мм, но не герметично; применяется только внутри закрытых щитов.
• Переключающие контакты: 2 - используются для контрольных цепей (сигнализация положения, блокировки).
• Конструкция: выдвижная - позволяет извлекать блок из шкафа для обслуживания без демонтажа кабелей.
• Температурный класс: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой температурой и влажностью.

Совместимость и монтаж

Блок замены АВМ4СВ-ВА55-41-334770 400А 690AC НР230AC/220DC ПЭ230AC УХЛ3 спроектирован для установки вместо оригинальных выключателей ВА55-41-334770. Габариты, расположение клемм и крепёжные отверстия полностью совпадают с исходным оборудованием. Монтаж выполняется на винты - необходимо использовать те же крепления, что были установлены ранее. Выдвижная конструкция позволяет легко достать блок для диагностики или замены, не отсоединяя силовые кабели. Для работы с моторным приводом требуется подключение управляющего напряжения: 230 В AC или 220 В DC - эти параметры указаны в названии и должны соответствовать вашей системе управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для воздушных выключателей. Применение в соответствии с инструкцией гарантирует безопасную эксплуатацию. Отключение при КЗ происходит за доли секунды, предотвращая повреждение оборудования. IP20 не предусматривает защиту от воды - использование вне закрытых щитов запрещено.

Преимущества

• Не требует реконструкции шкафа - экономит время и деньги при модернизации.
• Выдвижная конструкция - снижает риск травм и ускоряет техобслуживание.
• Встроенный моторный привод - даёт возможность автоматизации и дистанционного управления.
• Поддержка двух типов управляющего напряжения (230 В AC / 220 В DC) - универсальное решение для различных систем автоматики.
• Произведён КЭАЗ - известный производитель с долгой историей в области промышленной аппаратуры.

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP20 не защищает от пыли, влаги и брызг.
• Не подходит для частых операций включения/отключения - не является коммутационным устройством для постоянного переключения.
• Требуется наличие управляющего напряжения 230 В AC или 220 В DC для работы моторного привода - без него функция дистанционного управления недоступна.
• Не имеет встроенного теплового расцепителя - защита от перегрузки реализована только на уровне 400 А, без возможности настройки ниже.

Примеры использования

• Замена устаревшего ВА55 в цеховом щите на химическом заводе, где требуется увеличение отключающей способности с 35 кА до 55 кА.
• Обновление системы питания конвейера в пищевой промышленности без остановки производства - благодаря выдвижной конструкции ремонт можно выполнить за час.
• Автоматизация старого щита с использованием моторного привода и внешних сигналов от SCADA-системы.

Практические советы

• Перед установкой проверьте соответствие напряжения управления (230 В AC или 220 В DC) с источником в вашем щите - неверное подключение выведет моторный привод из строя.
• При первом включении после монтажа убедитесь, что все винтовые соединения плотно затянуты - слабый контакт вызывает нагрев и выход из строя.
• Проверьте заземление корпуса - даже при IP20 обязательна надёжная связь с контуром заземления.
• Для длительной службы рекомендуется ежегодно осматривать контакты и механизмы на предмет окисления и механического износа.
• Если вы используете блок в системе с несколькими аналогичными устройствами - пометьте каждый по номеру, чтобы избежать путаницы при обслуживании.
