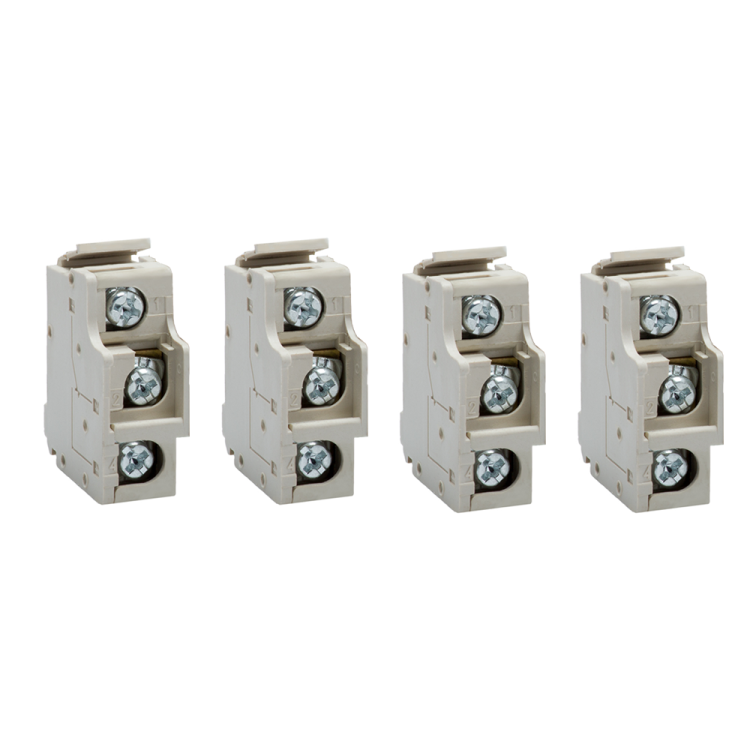

Комплект контактов вспомогательных ВК/СК1/СК2 OptiMat D УХЛ3 4шт КЭАЗ 143490

Комплект контактов вспомогательных OptiMat D УХЛ3 4 шт - это набор из четырёх дополнительных контактных элементов, предназначенных для установки на автоматические выключатели серии OptiMat D. Они обеспечивают передачу сигналов состояния выключателя в системы управления, что особенно важно для автоматизации объектов и удалённого контроля. Артикул 143490 соответствует официальному комплекту от КЭАЗ.

Назначение и область применения

Комплект контактов вспомогательных OptiMat D УХЛ3 4 шт используется для передачи информации о положении (включено/выключено) основного автомата в систему управления, сигнализации или АСУ ТП. Подходит для установки на автоматические выключатели в литом корпусе серии OptiMat D. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в системах аварийного отключения и автоматического запуска оборудования.

Технические характеристики

• Номинальный ток: 6 А - допустимый ток через вспомогательные контакты, не более.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение для AC/DC цепей управления.
• Род тока: переменный и постоянный (AC/DC) - совместим с большинством систем управления.
• Количество переключающих контактов: 2 - два независимых контакта в каждом модуле; всего 4 контакта в комплекте.
• Количество нормально открытых (НО) контактов: 0 - все контакты являются нормально замкнутыми (НЗ) или универсальными, тип не указан, поэтому не предполагается использование как НО.
• Степень защиты: IP20 - защищены от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от пыли и воды.
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Максимальное сечение кабеля: 1,5 мм2 - подходят провода до этого сечения при винтовом подключении.
• Цвет по RAL: 7035 - серый цвет корпуса, соответствует стандартному оформлению аппаратов КЭАЗ.
• Гарантийный срок: 60 месяцев - длительная гарантия, подтверждает надёжность сборки.

Совместимость и монтаж

Комплект контактов вспомогательных OptiMat D УХЛ3 4 шт совместим исключительно с автоматическими выключателями серии OptiMat D. Монтаж осуществляется сверху на корпус выключателя - фиксируется механически без дополнительных креплений. Интегрированный способ позволяет подключать контакты одновременно с установкой выключателя в щит. Подключение - винтовое, с зажимом проводов до 1,5 мм2. Для правильной работы необходимо соблюдать ориентацию: контакты должны точно совпадать с посадочным местом на выключателе. Не предназначены для самостоятельной установки на другие модели или бренда.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.2 - требования к низковольтным коммутационным устройствам.
• Произведён по ТУ3422-062-05758109-2015 - внутренний регламент КЭАЗ, учитывающий условия эксплуатации в России и странах СНГ.
• Имеет код в реестре радиоэлектронной продукции РЭ-2519/20 - официально зарегистрирован для использования в государственных и промышленных проектах.

Преимущества

• Высокая надёжность контактов при работе в режиме частых переключений.
• Универсальная совместимость с любыми автоматами OptiMat D - не требует подбора по версии аппарата.
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений.
• Простой и быстрый монтаж - не нужен инструмент, достаточно вставить и закрутить винты.
• Чёткая маркировка и цветовое соответствие (RAL 7035) - легко идентифицируются в щите.

Ограничения применения

• Не применяется вне серии OptiMat D - несовместим с другими брендами и моделями выключателей.
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты.
• Нет нормально открытых контактов - если система требует именно НО, этот комплект не подойдёт.
• Максимальное сечение кабеля 1,5 мм2 - не поддерживает большие провода, используемые в мощных цепях питания.

Примеры использования

• Подключение к PLC для отображения статуса “включен” на HMI-панели.
• Сигнализация срабатывания автомата через звуковой или световой индикатор.
• Блокировка другого оборудования при отключении главного автомата.
• Интеграция в систему учёта времени работы оборудования.

Практические советы

• Перед монтажом проверьте, чтобы выключатель был полностью отключён и обесточен.
• При подключении проводов не затягивайте винты слишком сильно - можно повредить контактную группу.
• Учитывайте посадочные габариты: комплект занимает место сверху на выключателе - планируйте свободное пространство в щите.
• Если требуется больше двух контактов, используйте несколько комплектов - каждый содержит по два контакта.
• Для условий повышенной влажности или пыли рекомендуется дополнительно герметизировать щит или применять внешние кожухи.
