Контакт вспомогательный правый OptiMat E-УХЛ3 | 100019 КЭАЗ

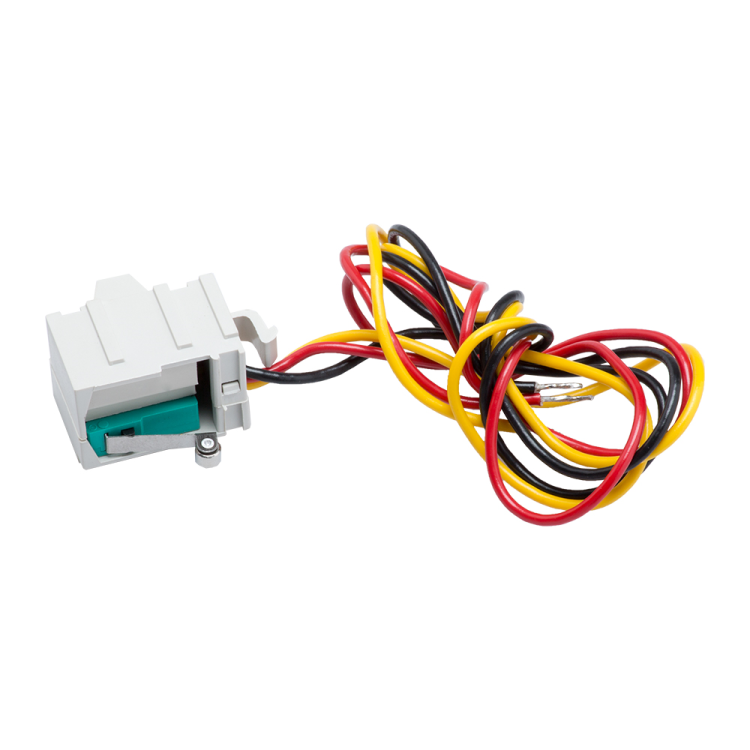

Контакт вспомогательный правый OptiMat E УХЛ3 - это дополнительный элемент управления, предназначенный для передачи сигнала о состоянии основного автоматического выключателя. Применяется совместно с сериями OptiMat E100 и OptiMat E250 от КЭАЗ, обеспечивает контроль за положением контактов в цепях управления и автоматизации.

Назначение и область применения

Контакт вспомогательный правый OptiMat E УХЛ3 используется для передачи информации о положении главных контактов автоматического выключателя - включен/выключен. Он не управляет нагрузкой, а лишь сигнализирует её состояние в системах управления, панелях автоматики или контроллеров. Подходит для установки в щитах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный рабочий ток: 5 А - допустимая нагрузка для цепей управления, не предназначен для коммутации мощных нагрузок;
• Номинальное напряжение: 220–250 В - работает в сетях переменного тока до 250 В;
• Количество контактов: один нормально замкнутый (НО), один нормально разомкнутый (НА), один переключающий (перекидной) - позволяет использовать любой тип сигнала;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует затяжки отверткой;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги; применяется только внутри закрытых шкафов;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости в помещениях;
• Совместим с выключателями OptiMat E100 и OptiMat E250 - физически и механически согласован с этими моделями;
• Нормативные документы: ГОСТ Р 50030.2-2010, ТУ 3422-055-05758109-2012 - соответствует требованиям безопасности и качества для аппаратов низкого напряжения.

Совместимость и монтаж

Контакт вспомогательный правый OptiMat E УХЛ3 устанавливается исключительно на выключатели серии OptiMat E100 и OptiMat E250 от КЭАЗ. Монтаж выполняется сверху корпуса аппарата - контактная группа вставляется в специальный паз и фиксируется механически. Интегрированный способ монтажа гарантирует точную синхронизацию с движением главных контактов. Для работы требуется только отвертка для затяжки винтов подключения проводов. Не совместим с другими сериями выключателей, даже аналогичными по габаритам.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010 (эквивалент IEC 60947-2) и техническим условиям ТУ 3422-055-05758109-2012. Сертифицировано в реестре радиоэлектронной продукции РФ (код РЭ-2521/20). Обеспечивает безопасную изоляцию между силовой частью и цепями управления. Не содержит опасных материалов и соответствует RoHS.

Преимущества

• Чёткая механическая связь с основным выключателем - сигнал точно отражает фактическое положение контактов;
• Универсальная конфигурация контактов (НО+НА+перекидной) - позволяет реализовать любую логику сигнализации без дополнительных компонентов;
• Высокая надёжность винтового подключения - минимизация переходных сопротивлений и отказов;
• Климатическое исполнение УХЛ3 - стабильная работа в условиях холодных помещений и высокой влажности;
• Простота замены - можно заменить без демонтажа всего выключателя, достаточно отсоединить провода и снять контакт.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 5 А, нельзя использовать для питания устройств выше этой мощности;
• Защита IP20 - нельзя применять вне электрощита, в сырых или пыльных местах без дополнительной защиты;
• Поддерживается только для выключателей OptiMat E100/E250 - несовместим с другими брэндами или моделями, даже если они кажутся похожими;
• Не имеет световой индикации - необходимо подключение внешнего индикатора или устройства управления для визуального контроля состояния.

Примеры использования

• Система управления конвейером: сигнал от контакта вспомогательного OptiMat E УХЛ3 передаётся на ПЛК, чтобы показать, что выключатель в положении «вкл»;
• Щит освещения: при отключении автомата через этот контакт активируется индикатор «Авария» на пульте;
• Автоматическая система вентиляции: контакт используется для блокировки старта оборудования, если питание отключено;
• Системы учёта энергопотребления: сигнал от контакта позволяет регистрировать время работы оборудования.

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен - даже малые токи в цепях управления могут вызвать повреждение;
• Затягивайте винты подключения равномерно, без усилия - переусилие может повредить пластиковую колодку;
• Проверьте соответствие модели: правый контакт отличается от левого по направлению установки - используйте именно тот, который указан в схеме;
• Для долговечности рекомендуется использовать провода с жилами сечением 0,5–2,5 мм2 - оптимальный диапазон для винтовых зажимов;
• При замене сохраните маркировку проводов - цветовая схема НО/НА должна остаться прежней, иначе логика системы будет нарушена.
