Выключатель автоматический 25А 8кА OptiMat E100L025 УХЛ3 КЭАЗ 100002

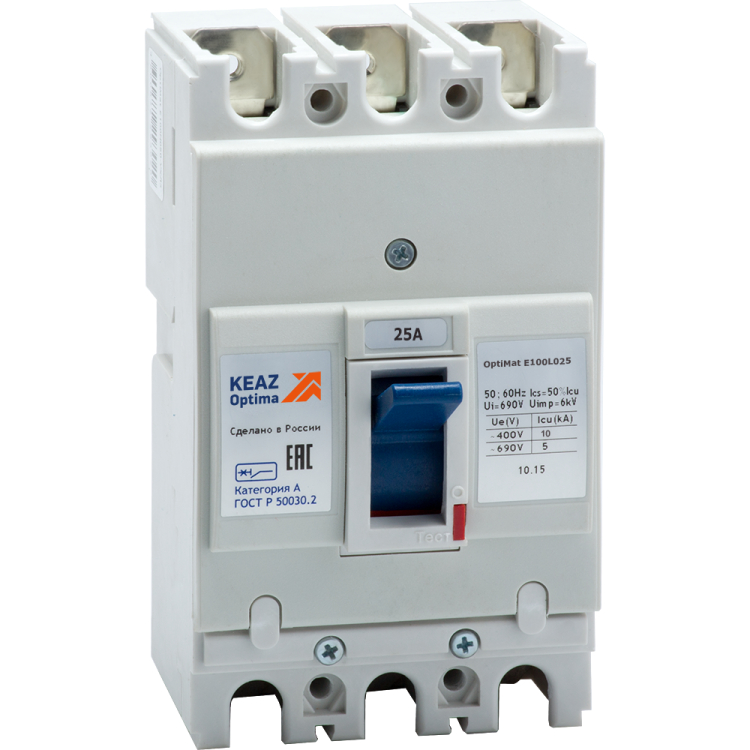

Автоматический выключатель OptiMat E100L025 от КЭАЗ - трёхполюсное устройство с номинальным током 25 А и отключающей способностью 8 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на DIN-рейку или монтажную плату в условиях умеренного и холодного климата (УХЛ3). Применяется в промышленных щитах, на производстве и в объектах инфраструктуры.

Назначение и область применения

OptiMat E100L025 используется для защиты электрических сетей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Обеспечивает надёжное отключение цепи при аварийных ситуациях, предотвращая повреждение оборудования и возгорание проводки. Применяется в распределительных щитах промышленных предприятий, на конвейерах, насосных станциях, системах вентиляции и других устройствах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальная отключающая способность: 8 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети.
• Род тока: Переменный (AC), 50/60 Гц - работает в сетях стандарта Европы и России.
• Тип расцепителя: Электромагнитный и тепловой - обеспечивает двухступенчатую защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке.
• Уставка срабатывания магнитного расцепителя: 400 А - порог, при котором происходит мгновенное отключение при коротком замыкании.
• Диапазон регулировки срабатывания короткого замыкания: 8 А - минимальное отличие между уставкой и номиналом, позволяющее точно настроить чувствительность.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли.
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для неотапливаемых помещений и улиц в регионах с суровым климатом.
• Максимальное сечение кабеля: 10 мм2 - можно подключать медные провода до этого сечения.
• Тип подключения: Винтовое - зажимы для проводов затягиваются гайками.
• Тип элемента управления: Рычажковый - переключается вручную, легко определяется состояние “вкл/выкл”.
• Наличие дугогасительной камеры: 3 - каждая фаза имеет собственную камеру для безопасного гашения электрической дуги при отключении.
• Гарантийный срок: 36 месяцев.

Совместимость и монтаж

OptiMat E100L025 монтируется на DIN-рейку шириной 35 мм - стандарт для промышленных шкафов. Также возможно крепление на монтажную плиту через винты, указанные в спецификации. Устройство совместимо с другими аппаратами серии OptiMat E благодаря одинаковой глубине установки, что позволяет компактно размещать их в одном щите. Подключение питания возможно с любой боковой стороны - это упрощает маршрутизацию кабелей. Для установки требуется только отвертка; никаких дополнительных адаптеров не требует.

Безопасность и стандарты

OptiMat E100L025 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Соответствие этим нормам гарантирует соответствие европейским и российским стандартам безопасности для автоматических выключателей. Устройство прошло сертификацию и внесено в Реестр радиоэлектронной продукции под кодом РЭ-2521/20.

Преимущества

• Двухступенчатая защита (тепловая + электромагнитная) обеспечивает точное отключение как при слабых перегрузках, так и при мощных КЗ.
• Широкий диапазон рабочих температур (-60…+40 C) делает устройство пригодным для использования в холодных регионах и неотапливаемых помещениях.
• Винтовые зажимы с возможностью подключения кабеля до 10 мм2 - подходят для большинства промышленных проводов без необходимости переходников.
• Интеграция в системы OptiMat E - позволяет использовать единые решения для всей цепочки защиты, снижая стоимость проектирования и сборки.
• Рычажковый механизм нагляден и надёжен - даже в условиях плохого освещения легко определить положение выключателя.

Ограничения применения

• Не предназначена для работы в средах с повышенной запылённостью или влагой - степень защиты IP20 исключает использование вне закрытых щитов.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию состояния (“вкл/выкл”) или удалённое управление без внешних решений.
• Не поддерживает дистанционное управление - только ручной привод.
• Не рекомендован для защиты цепей постоянного тока - только переменный ток 50/60 Гц.
• Максимальное сечение кабеля 10 мм2 - не подходит для больших токов (>100 А), где нужны кабели 16–25 мм2.

Примеры использования

• Защита трёхфазного двигателя на конвейере с током потребления около 20 А.
• Распределительный щит на заводе с несколькими линиями 380 В, где необходима надёжная защита от КЗ.
• Щитовая в неотапливаемом складском помещении в Сибири - благодаря исполнению УХЛ3 выключатель сохраняет работоспособность при минус 50 C.
• Оборудование для водоснабжения - защита насосной группы от скачков тока.

Практические советы

• При выборе OptiMat E100L025 проверьте, чтобы номинальный ток нагрузки был ниже 25 А - лучше оставить запас 10–20 %.
• При монтаже на DIN-рейку убедитесь, что рейка плотно закреплена - вибрации могут ослабить контакт.
• Затягивайте винты кабельных зажимов усилием, достаточным для надёжного контакта, но избегайте перетяга - это повредит изоляцию провода.
• Если требуется сигнал состояния, используйте внешний реле или микроконтроллер - сам выключатель не имеет вспомогательных контактов.
• Для обслуживания всегда отключайте питание полностью - хотя есть рычажок, он не создаёт видимого разрыва, как рубильник.
• При использовании в составе комплексной системы OptiMat E - все устройства должны иметь одинаковое исполнение (например, UHL3) для согласования условий эксплуатации.
