Розетка для вторичных цепей UMSTBVK-2.5/13 OptiMat ВА57 12А 13п КЭАЗ (Курский электроаппаратный завод) 273633

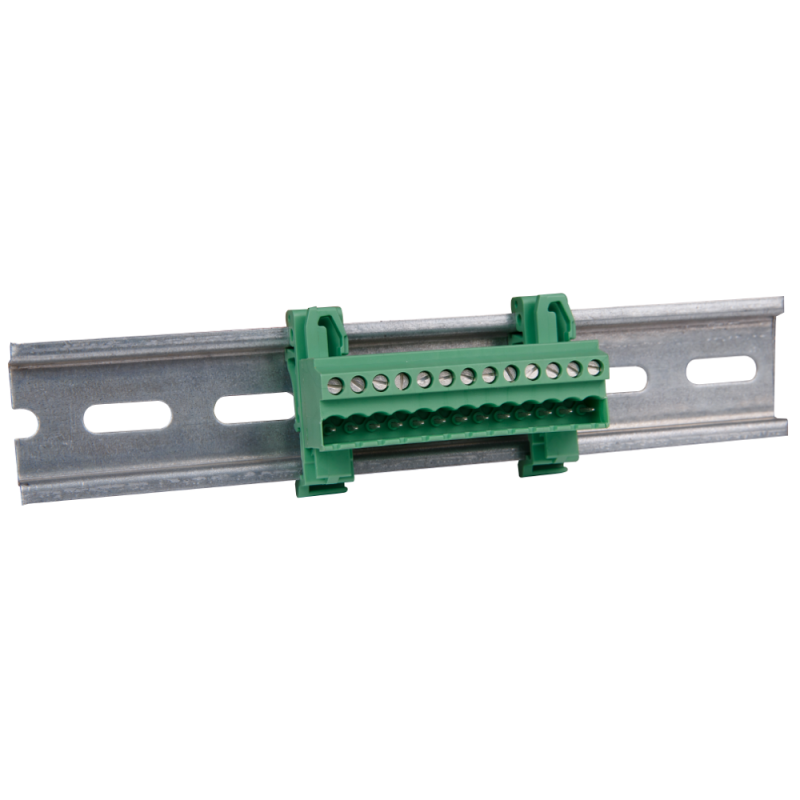

Розетка для вторичных цепей UMSTBVK-2.5/13-OptiMat/ВА57-УХЛ3 от КЭАЗ предназначена для надёжного соединения проводов в цепях управления автоматических выключателей серии OptiMat D. Этот компонент обеспечивает быстрый и безопасный доступ к вторичным цепям без необходимости разборки оборудования.

Назначение и область применения

Розетка UMSTBVK-2.5/13-OptiMat/ВА57-УХЛ3 используется для подключения контрольных, сигнализационных и управляющих цепей к автоматическим выключателям в литом корпусе. Применяется в системах автоматизации на промышленных объектах - например, в щитах управления станков, конвейеров, насосных установках и других устройствах с высокими требованиями к надёжности связи.

Технические характеристики

• Номинальный ток: 12 А
• Номинальное напряжение: 4000 В
• Количество полюсов: 13
• Тип напряжения: AC/DC
• Тип зажима: винтовой
• Способ монтажа: на DIN-рейку
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 до +70 C
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: пластик
• Материал контактного вкладыша: пластик
• Гарантийный срок: 60 месяцев
• Поддерживает одну монтажную рейку

Совместимость и монтаж

Розетка UMSTBVK-2.5/13-OptiMat/ВА57-УХЛ3 совместима с автоматическими выключателями серии OptiMat D производства КЭАЗ. Монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затяжка провода осуществляется отверткой. Подходящий диаметр жил: до 2,5 мм2. Обойма фиксируется на рейке механически - защелка обеспечивает прочное крепление без дополнительных крепёжных элементов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Сертифицирована в Реестре электротехнической продукции под кодом РЭ-2519/20. Конструкция исключает случайный контакт с токоведущими частями благодаря изоляционному корпусу и расположению контактов внутри. Напряжение питания цепи управления указано как 0 В - значит, розетка не является источником питания, а лишь передаёт сигналы от внешних устройств.

Преимущества

• Высокая плотность контактов - 13 полюсов в одном модуле экономят место в шкафу
• Удобство обслуживания: можно легко отсоединить и заменить кабель без демонтажа всего выключателя
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких помещений
• Фиксация на DIN-рейке с защелкой снижает риск самопроизвольного отсоединения
• Совместимость с продукцией КЭАЗ позволяет использовать её как часть единой системы управления

Ограничения применения

• Не предназначен для работы во влажной среде или там, где возможен контакт с водой - степень защиты IP20 не обеспечивает герметичность
• Не применяется в качестве источника питания - только как коммутирующий элемент в цепях управления
• Не рекомендовано использование с проводами большего сечения, чем 2,5 мм2 - это может повредить зажимы
• Не совместим с выключателями других серий вне OptiMat D - требуется точное соответствие по форме и расстоянию между контактами

Примеры использования

• Подключение кнопок старта/останова к автоматическому выключателю OptiMat D через цепь управления
• Передача сигнала состояния («закрыт/открыт») от выключателя к контроллеру PLC
• Присоединение световой индикации или реле времени к группе выключателей в одном шкафе
• Замена поврежденного провода в цепи управления без отключения основного питания

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - максимум 2,5 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить пластиковую оболочку
• При использовании многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке
• При сборке шкафа оставляйте свободное пространство вокруг розетки UMSTBVK-2.5/13-OptiMat/ВА57-УХЛ3 для удобства диагностики и замены
• Для долговечной службы избегайте воздействия прямых солнечных лучей и химически активных паров - хотя материал устойчив, длительное воздействие может вызвать старение пластика
