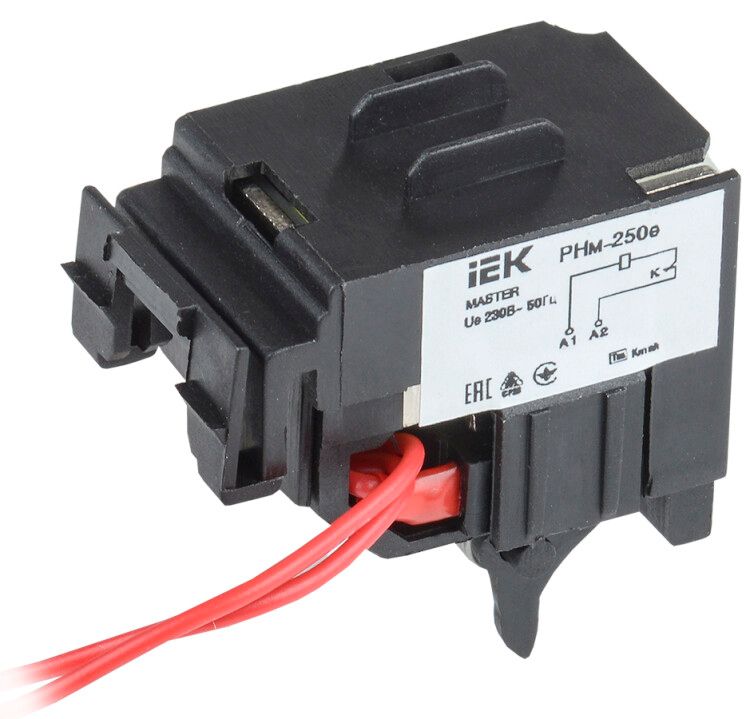

Расцепитель независимый РНм-250е (РНм-35) 220В для ВА88-35 MASTER с электронным расцепителем - SVA31D-RN-02 IEK

Расцепитель независимый РНм-250е (РНм-35) 220В с электронным расцепителем от IEK - устройство для дистанционного отключения автоматических выключателей серии MASTER. Применяется в системах управления энергообеспечением, где требуется удалённое отключение нагрузки без физического воздействия на аппарат.

Назначение и область применения

Расцепитель независимый РНм-250е (РНм-35) 220В с электронным расцепителем используется для командного отключения автомата ВА88 MASTER при получении управляющего сигнала. Он не защищает цепь от перегрузок или КЗ - это задача самого выключателя. Расцепитель лишь выполняет функцию дистанционного «выключателя кнопки». Подходит для установки в щитах автоматизации, на объектах с централизованной системой управления: промышленные линии, системы пожарной безопасности, насосные станции, конвейеры.

Технические характеристики

• Тип тока управления: переменный (AC)
• Номинальное напряжение управления: 220 В (работает в диапазоне 230–400 В)
• Номинальный ток: 250 А - максимальная нагрузка, которую может коммутировать совмещаемый выключатель
• Тип расцепителя: независимый - активируется внешним сигналом, не зависит от тока в защищаемой цепи
• Способ монтажа: крепится непосредственно на корпус выключателя ВА88 MASTER
• Диапазон рабочих температур: от -25 C до +60 C - допускает использование в неотапливаемых помещениях и на улице при условии защиты от осадков
• Срок службы: 15 лет - при соблюдении режимов эксплуатации
• Количество контактов: 0 - расцепитель не имеет собственных силовых контактов, работает через механический привод

Совместимость и монтаж

Расцепитель РНм-250е (РНм-35) 220В совместим исключительно с выключателями серии ВА88 MASTER от IEK. Установка происходит путём фиксации на передней панели аппарата - никаких дополнительных кабельных соединений или адаптеров не требует. Монтаж возможен только после отключения питания. Для работы необходимо подвести управляющее напряжение 220 В AC к клеммам расцепителя. Напряжение выше 400 В или постоянный ток (DC) использовать нельзя - это повредит электронную плату.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает надёжное срабатывание даже при колебаниях сети +-10%. Отсутствие открытых контактов снижает риск возникновения дуги при работе.

Преимущества

• Высокая точность срабатывания благодаря электронному управлению - меньше вероятность отказа по сравнению с электромагнитными аналогами
• Минимальная задержка реакции - отключение происходит менее чем за 0,1 секунды после подачи сигнала
• Не требует обслуживания - герметичная конструкция и отсутствие движущихся частей обеспечивают долгий срок службы
• Легко заменить - совпадает с габаритами других моделей РНм, позволяет провести ремонт без изменения шины монтажа

Ограничения применения

• Не работает с выключателями других серий - только с ВА88 MASTER
• Не предназначена для частого включения/отключения более 10 раз в час - высокая частота срабатывания сокращает срок службы электроники
• Не поддерживает работу при напряжении ниже 180 В - при просадках сети расцепление может не произойти
• Не является средством защиты - не реагирует на перегрузки, КЗ или переполюсовку

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка из операторской панели
• Отключение группы потребителей при аварийном отключении основного источника
• Интеграция в систему SCADA для контроля состояния электрооборудования

Практические советы

• Проверьте соответствие модели выключателя - расцепитель РНм-250е (РНм-35) 220В не подойдёт к ВА88-100, только к ВА88 MASTER
• Подводите питание 220 В AC через отдельный автомат - это предохранит расцепитель от скачков напряжения
• При монтаже в условиях повышенной влажности используйте дополнительную защиту (короб, IP54) - сам расцепитель не имеет степени защиты выше IP20
• Не закрывайте расцепитель крышкой или кожухом, который препятствует свободному ходу рычага - это вызовет неполное отключение
• При замене старого расцепителя - проверьте наличие зазора между механизмом и корпусом выключателя; при необходимости слегка подрегулируйте положение
