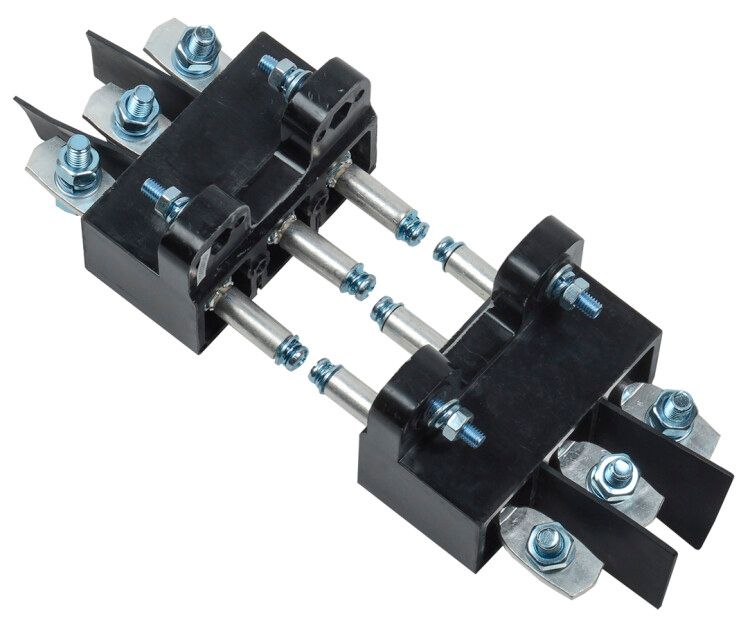

Панель втычная ПМм1-250 c задним резьбовым присоединением для ВА88-35 MASTER - SVA30D-PM1-R-02 IEK

Панель втычная ПМм1-250 с задним резьбовым присоединением ВА88-35 от IEK позволяет легко менять автоматические выключатели серии ВА88 MASTER без отключения всей линии - идеально для щитов управления и вводно-распределительных устройств.

Назначение и область применения

Панель втычная ПМм1-250 с задним резьбовым присоединением ВА88-35 используется для установки автоматических выключателей серии ВА88 MASTER в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Она преобразует стационарный выключатель в втычной тип - то есть позволяет извлекать и заменять аппарат за несколько секунд, не трогая провода. Это особенно важно при плановой проверке, ремонте или замене оборудования. Применяется там, где требуется частый доступ к выключателю и минимизация простоев.

Технические характеристики

• Номинальный ток: 250 А - поддерживает нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - совместим с трехфазными цепями переменного тока;
• Род тока: переменный - работает в сетях 50 Гц, напряжением до 690 В (по стандарту ВА88);
• Температурный диапазон: от -40 до +60 C - подходит для холодных складов, уличных щитов и жарких производственных зон;
• Тип присоединения: болтовое - провода фиксируются винтами на контактных шинах внутри панели;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях промышленного использования;
• Функция преобразования: да - переводит стационарный ВА88-35 в втычной режим работы.

Совместимость и монтаж

Панель втычная ПМм1-250 с задним резьбовым присоединением ВА88-35 совместима исключительно с автоматическими выключателями серии ВА88 MASTER. Установка требует предварительного отключения питания. Монтаж выполняется через заднее резьбовое присоединение: выключатель вставляется в панель сзади, контакты автоматически соединяются с шинами. Болтовые зажимы на передней стороне используются для подключения внешних кабелей. Для надежного контакта момент затяжки винтов должен соответствовать рекомендациям производителя ВА88 (обычно 1–1,5 Нм).

Безопасность и стандарты

Панель втычная ПМм1-250 с задним резьбовым присоединением ВА88-35 соответствует требованиям ГОСТ Р 50030.2 и обеспечивает видимый разрыв при отключенном положении выключателя - что необходимо для безопасного обслуживания согласно правилам электроустановок. Конструкция исключает случайное включение при демонтаже благодаря механической блокировке.

Преимущества

• Замена выключателя занимает менее 5 минут - снижаются простои производства;
• Не требуется переподключение кабелей - риск ошибок сводится к нулю;
• Удобная доступность с лицевой стороны - можно обслуживать даже в плотных щитах;
• Высокая долговечность - срок службы 15 лет при соблюдении условий эксплуатации;
• Стандартная совместимость с сериями ВА88 MASTER - не нужны адаптеры или переходники.

Ограничения применения

• Подходит только для выключателей ВА88 MASTER - не совместима с другими моделями, включая ВА88-31, ВА88-36 и аналоги других брендов;
• Не предназначена для постоянного подключения/отключения более 10 раз в день - высокая частота может снизить срок службы контактов;
• Не имеет защиты IP выше IP20 - нельзя использовать в сырых или запыленных средах без дополнительного корпуса;
• Требует свободного пространства за щитом для введения выключателя - не подходит для глубоко установленных или закрытых шкафов.

Примеры использования

• Щит управления насосной станцией - быстрая замена автомата при выходе из строя;
• Производственный конвейер - ремонт одного участка без остановки всего цеха;
• Распределительный щит в холодильном комплексе - обслуживание при температуре ниже 0 C;
• Объекты с высокой нормой безопасности - возможность визуального контроля разрыва при плановых проверках.

Практические советы

• Перед установкой проверьте, чтобы выключатель ВА88-35 был именно стационарного исполнения - иначе он не войдет в панель;
• При монтаже используйте калиброванный ключ - переусиливать винты нельзя, это повредит контакты;
• Проверяйте плотность прилегания выключателя после вставки - слабый контакт вызывает нагрев;
• Для щитов с ограниченным доступом сзади - заранее продумайте место для вывода кабелей и зазора под панель;
• Панель втычная ПМм1-250 с задним резьбовым присоединением ВА88-35 - единственный способ сделать ВА88 MASTER съемным; другие решения не гарантируют надежность.
