Скоба RCs2 на DIN-рейку для ВА 88-33 KARAT IEK SVA20D-S35-3

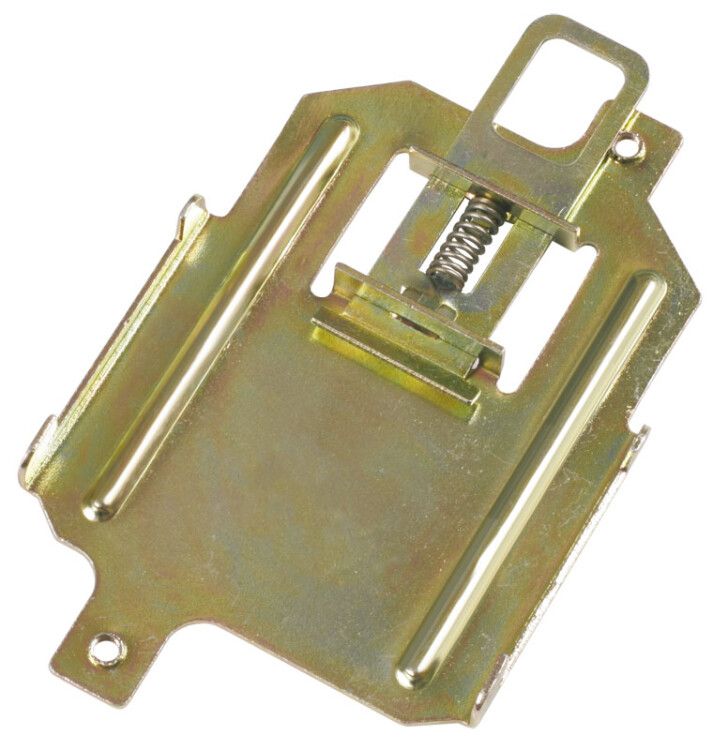

Скоба RCS-2 на DIN-рейку для ВА88-33 от IEK (ИЭК) - металлический элемент крепления, обеспечивающий надёжную фиксацию автоматического выключателя ВА88-33 на стандартной DIN-рейке. Артикул sva20d-s35-3 предназначен для промышленного монтажа в распределительных щитах.

Назначение и область применения

Скоба RCS-2 на DIN-рейку для ВА88-33 используется исключительно для механической фиксации автомата ВА88-33 на шине DIN 35 мм. Она предотвращает случайное смещение или выпадение аппарата при вибрациях, ударах или частых операциях переключения. Применяется в силовых щитах промышленного оборудования, системах управления, насосных станциях и других объектах с жесткими требованиями к устойчивости компонентов.

Технические характеристики

• Тип изделия: скоба крепления
• Материал: металл - обеспечивает прочность и долговечность
• Способ монтажа: на аппарат (фиксация происходит через корпус ВА88-33)
• Тип крепления: винтовое - требует отвертки для затяжки
• Степень защиты IP00 - отсутствие защиты от внешних воздействий; применяется внутри закрытых щитов
• Климатическое исполнение УХЛ3 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью
• Совместима только с моделями ВА88-33 из серии KARAT

Совместимость и монтаж

Скоба RCS-2 на DIN-рейку для ВА88-33 совместима только с автоматическими выключателями модели ВА88-33 производства IEK. Для установки:

1. Закрепите скобу на DIN-рейке так, чтобы её зацепы плотно вошли в пазы рейки;
2. Установите ВА88-33 внутрь скобы - он должен легко войти до упора;
3. Затяните два винта на боках скобы - они зажмут корпус выключателя, предотвращая люфт.

Не используйте усилие больше необходимого - переусилие может повредить пластиковую часть корпуса ВА88-33.

Безопасность и стандарты

Скоба RCS-2 соответствует требованиям ГОСТ Р МЭК 60947-2 для устройств коммутационной аппаратуры. Отсутствие степени защиты IP00 означает, что изделие нельзя применять вне электрошкафов - открытый доступ к контактам запрещён.

Преимущества

• Обеспечивает точную и жёсткую фиксацию ВА88-33 без необходимости сверления или дополнительных кронштейнов
• Выполнена из стали - не деформируется при многократном демонтаже
• Поддерживает стандартизированный шаг монтажа - позволяет использовать один тип крепления для всей группы однотипных аппаратов
• Уменьшает риск аварии при вибрациях - особенно важно на производстве

Ограничения применения

• Не другие модели автоматических выключателей - даже аналогичные по габаритам устройства (например, ВА88-32) не подходят
• Не имеет защиты от воды, пыли и внешнего воздействия - можно использовать только внутри герметичных щитов
• Не рекомендовано для мобильных или транспортируемых систем - возможна потеря фиксации при сильных нагрузках
• Требуется ручная регулировка - невозможно автоматизировать процесс установки

Примеры использования

• Фиксация ВА88-33 в распределительном щите цехового конвейера
• Установка в ящике управления насосной станцией
• Монтаж в групповой щитовой на производстве пищевых технологий
• Замена старых креплений при модернизации щита с сохранением существующих автоматов

Практические советы

• Перед монтажом проверьте, что DIN-рейка не деформирована - искривление снижает надёжность фиксации
• Не заменяйте оригинальные винты - они рассчитаны на определённый момент затяжки
• Если планируете часто менять автоматы, выбирайте места с достаточным свободным пространством вокруг скобы - она немного увеличивает глубину сборки
• Скоба RCS-2 на DIN-рейку для ВА88-33 - единственный официально рекомендованный вариант крепления от IEK для этой модели; сторонние решения могут нарушить гарантию
