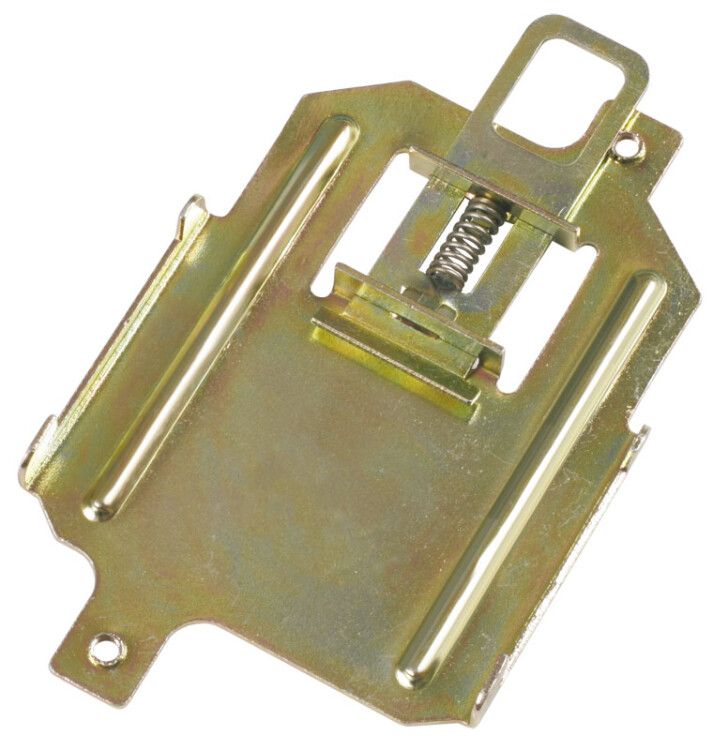

Скоба RCs1 на DIN-рейку для ВА 88-32 KARAT IEK SVA10D-S35-3

Скоба RCS-1 на DIN-рейку для ВА88-32 - крепёжный элемент от IEK, предназначен для фиксации автоматических выключателей серии KARAT на стандартную DIN-рейку. Артикул sva10d-s35-3 обеспечивает надёжное удержание аппарата при монтаже в щитах и распределительных устройствах.

Назначение и область применения

Скоба RCS-1 на DIN-рейку для ВА88-32 используется для механического закрепления силового автомата ВА88-32 серии KARAT на шине DIN 35 мм. Применяется в электрощитах жилых, промышленных и коммерческих объектов, где требуется быстрая установка и демонтаж аппаратов защиты. Подходит для сборки распределительных щитов, панелей управления и систем автоматизации.

Технические характеристики

• Тип изделия: скоба для крепления
• Способ монтажа: на DIN-рейку (стандарт EN 60715)
• Материал: металл - прочная конструкция, устойчивая к деформациям
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Совместима с: автоматическими выключателями ВА88-32 серии KARAT

Совместимость и монтаж

Скоба RCS-1 на DIN-рейку для ВА88-32 совпадает с габаритами корпуса ВА88-32 и защёлкивается на DIN-рейке без инструментов. Монтировать можно как до, так и после установки автомата - достаточно вставить скобу в пазы боковой поверхности выключателя, затем зафиксировать её на рейке. Убедитесь, что скоба плотно сидит на рейке: слабый контакт может вызвать вибрацию и повредить контакты при частых операциях включения/выключения.

Безопасность и стандарты

Скоба RCS-1 на DIN-рейку для ВА88-32 соответствует требованиям к механической прочности и совместимости с оборудованием серии KARAT. Не является токоведущим элементом и не влияет на электрическую безопасность системы. Климатическое исполнение УХЛ3 позволяет использовать изделие в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений.

Преимущества

• Обеспечивает жёсткую фиксацию автомата - предотвращает самопроизвольное выпадение из щита
• Не требует сверления или дополнительного крепления
• Выполнена из металла - долговечна, не ломается при многократном монтаже
• Подходит для сервисного обслуживания: легко снимается и устанавливается заново

Ограничения применения

• Не применяется с другими моделями автоматов - только с ВА88-32 серии KARAT
• Не рассчитана на нагрузки выше класса 32 А - не используйте с более мощными аппаратами
• Не рекомендуется для внешней установки без защиты от осадков - хотя исполнение УХЛ3 допускает влажность, прямой контакт с водой недопустим

Примеры использования

• Фиксация ВА88-32 в этажном распределительном щите жилого дома
• Установка в панели управления станком на заводе
• Монтаж в щите автономного освещения на складе с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была ровной и не имела деформаций - искривление снижает надёжность фиксации
• Если скоба плохо защёлкивается, убедитесь, что она правильно ориентирована: зацепы должны входить в пазы корпуса ВА88-32, а не цепляться за край
• При замене автомата - снимайте скобу вместе с аппаратом, чтобы не повредить контакты или механизм
• Arтикул sva10d-s35-3 всегда указывается в документации на щит - сохраняйте его для заказа запасных элементов
