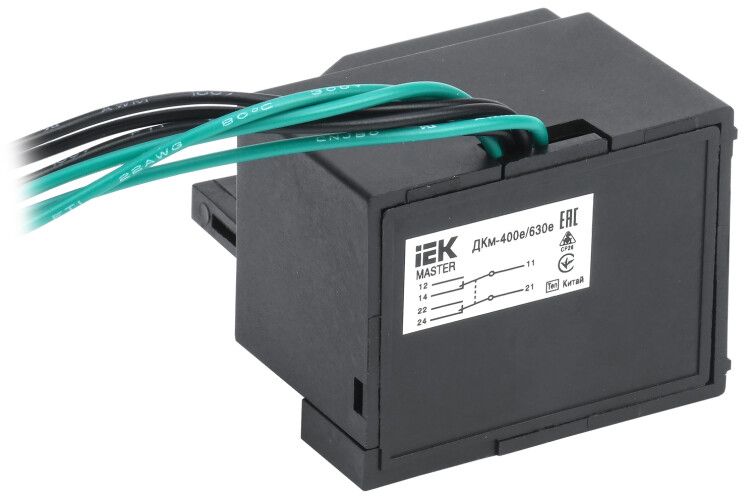

Контакт дополнительный ДКм-400е/630е (ДКм-39) для ВА88-39 MASTER с электронным расцепителем - SVA41D-DK-1-02 IEK

Контакт дополнительный ДКм-400е/630е (ДКм-39) с электронным расцепителем от IEK используется для передачи сигнала о состоянии силовых контактов автоматических выключателей серии MASTER - включено или отключено. Этот компонент обеспечивает контроль и управление в системах автоматизации, где важна точная фиксация положения аппарата.

Назначение и область применения

Контакт дополнительный ДКм-400е/630е (ДКм-39) с электронным расцепителем устанавливается на автоматические выключатели серии MASTER для передачи информации о положении их главных контактов. Он позволяет удалённо определять, включен ли выключатель или он находится в отключённом состоянии. Применяется в системах управления, панелях автоматики, на объектах с требованием к дистанционному контролю состояния оборудования - например, на производственных линиях, в щитовых помещениях, в системах бесперебойного питания.

Технические характеристики

• Тип изделия: контакт дополнительный
• Номинальный рабочий ток: 1,5 А
• Номинальное напряжение: 230 / 400 В
• Количество переключающих контактов: 2 шт. (1 нормально открытый - НО, 1 нормально закрытый - НЗ)
• Род тока: переменный (AC) и постоянный (DC)
• Температурный диапазон эксплуатации: от –40 C до +60 C
• Срок службы: 15 лет
• Способ монтажа: фронтальная установка
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контакт дополнительный ДКм-400е/630е (ДКм-39) с электронным расцепителем совместим исключительно с автоматическими выключателями серии MASTER от IEK. Установка выполняется фронтально - через специальное гнездо на корпусе выключателя. Подключение осуществляется через винтовые клеммы, что обеспечивает надёжную механическую и электрическую связь. Для правильной работы необходимо точно совместить контакт с посадочным местом на выключателе - не допускается принудительная установка. После монтажа проверьте свободное перемещение механизма и отсутствие заеданий.

Безопасность и стандарты

Контакт дополнительный ДКм-400е/630е (ДКм-39) с электронным расцепителем соответствует требованиям к устройствам коммутационной аппаратуры, применяемым в промышленных системах. Произведён в соответствии с международными стандартами безопасности для электрооборудования. Не содержит опасных материалов и рассчитан на работу в условиях, соответствующих классу защиты IP20.

Преимущества

• Высокая надёжность контактов при работе с малыми токами - идеален для сигналов управления
• Устойчивость к широкому температурному диапазону - работает даже в холодных складах и жарких цехах
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Поддержка AC/DC - универсальность для различных типов цепей управления
• Простая и быстрая замена - не требуется демонтаж основного выключателя

Ограничения применения

• Не предназначены для коммутации нагрузок выше 1,5 А - использование в цепях мощнее приведёт к выходу из строя
• Может использоваться только с выключателями серии MASTER; несовместим с другими сериями IEK или продукцией других брендов
• Не имеет встроенной защиты от перегрузок - не следует использовать как самостоятельное коммутирующее устройство
• Не рекомендован для установки во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Сигнализация включения/отключения насоса в системе водоснабжения
• Индикация состояния автомата на пульте управления конвейера
• Подключение к PLC для формирования аварийного сигнала при отключении питания
• Автоматическое отображение статуса в системах SCADA на промышленных объектах

Практические советы

• Проверяйте соответствие модели ДКм-400е/630е (ДКм-39) с конкретным типом выключателя MASTER - некоторые модификации имеют отличия в посадочных местах
• При подключении используйте провода сечением не более 1,5 мм2 - большие сечения могут повредить винтовые клеммы
• Не затягивайте винты слишком сильно - это может деформировать пластиковую часть контакта
• При длительной эксплуатации в пыльных условиях периодически осматривайте контакты на наличие окисления
• Для диагностики состояния системы можно временно замкнуть контакты - если система реагирует, значит, проблема в самом контакте или его подключении
