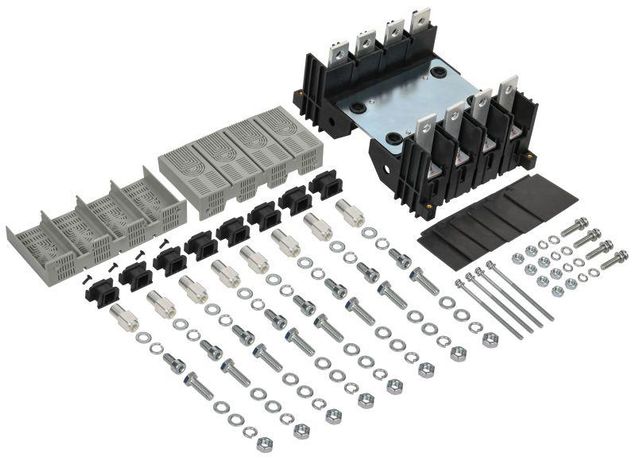

Устройство втычного исполнения MCCB 4P типоразмер H; I ARMAT IEK AR-MCCBD-PI-000-4-06-C

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер H; I от бренда IEK (ИЭК), артикул ar-mccbd-pi-000-4-06-c позволяет легко перевести стационарный автоматический выключатель в втычной режим работы, обеспечивая быстрый доступ для обслуживания и замены без демонтажа проводов.

Назначение и область применения

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер H; I используется для модернизации стационарно установленных автоматических выключателей. Оно даёт возможность фиксировать выключатель на направляющих шинах и легко извлекать его для проверки, ремонта или замены - без отключения всей цепи. Применяется в распределительных щитах промышленных объектов, на производствах, в энергообъектах и других местах, где важна надёжность и скорость сервисного обслуживания.

Технические характеристики

• Типоразмер: H; I (соответствует стандартным габаритам автоматических выключателей MCCB этого класса)
• Количество полюсов: 4P (для трёхфазных сетей с нулём)
• Исполнение: втычное - обеспечивает механическую фиксацию и электрический контакт через штыревые контакты
• Материал корпуса: термостойкая пластмасса, устойчивая к перегреву и механическим нагрузкам
• Работает совместно со стационарными автоматическими выключателями типа MCCB, соответствующих типоразмеру H; I

Совместимость и монтаж

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер H; I совместимо только с выключателями IEK (ИЭК) серии ARMAT, имеющими типоразмер H; I. Установка требует предварительного монтажа направляющей рейки в щите. Автоматический выключатель вставляется в устройство до характерного щелчка - при этом контакты автоматически замыкаются. Для безопасного монтажа необходимо отключить питание и убедиться, что все токоведущие части обесточены.

Преимущества

• Значительно снижает время на техническое обслуживание - выключатель можно заменить за несколько минут
• Не требуется переподключение проводов при замене - все соединения остаются на месте
• Обеспечивает высокую степень надёжности контактов благодаря металлическим штырям с антикоррозийным покрытием
• Поддерживает целостность системы защиты - не влияет на коммутационную способность автомата

Ограничения применения

• Не применяется с автоматами другого типоразмера (например, G, J или K)
• Не предназначен для использования вне закрытых распределительных щитов - не имеет собственной степени защиты IP
• Не работает с выключателями других брендов, даже если они имеют аналогичный типоразмер - из-за различий в форме и расположении контактов
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации щита

Примеры использования

• На заводах - для быстрой замены автомата при аварии на конвейере
• В системах водоснабжения - для обслуживания насосных станций без остановки всего здания
• В промышленных щитах управления - когда необходима минимизация простоев оборудования
• В проектах с жёсткими требованиями к uptime - например, в медицинских учреждениях или серверных помещениях

Практические советы

• Перед установкой проверьте соответствие типоразмера вашего автомата - он должен точно совпадать с H; I
• Убедитесь, что направляющая рейка установлена ровно и плотно - иначе возможен перекос при вставке
• Не используйте силу при введении автомата - если не встаёт до щелчка, проверьте правильность ориентации
• После монтажа проведите контрольный осмотр контактов - они должны быть чистыми и без следов нагара
• При заказе запасного автомата - выбирайте тот же артикул, чтобы гарантировать совместимость с этим устройством втычного исполнения
