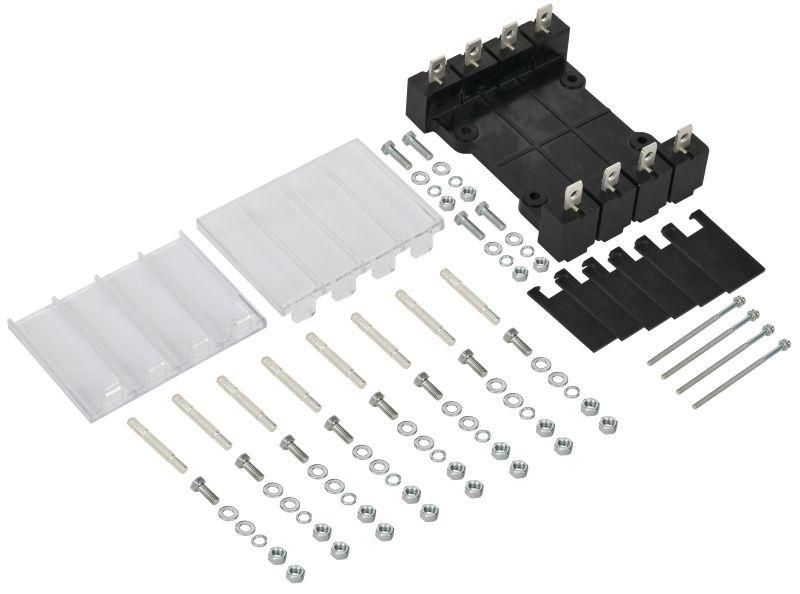

Устройство втычного исполнения ARMAT для MCCB 4P типоразмер S - AR-MCCBD-PI-000-4-01-C IEK

Устройство втычного исполнения для автоматического выключателя 4P типоразмер S от IEK (ИЭК), артикул ar-mccbd-pi-000-4-01-c, позволяет легко перевести стационарный автоматический выключатель в втычной режим подключения, сохраняя надёжность и удобство обслуживания.

Назначение и область применения

Устройство втычного исполнения для автоматического выключателя 4P типоразмер S используется для модернизации стационарных автоматических выключателей - перевод их в втычной формат. Это необходимо, когда требуется быстрая замена аппарата без демонтажа проводов, например, при плановом обслуживании или аварийном ремонте. Подходит для установки в распределительных щитах на промышленных объектах, в цехах, на транспорте и в энергообъектах, где важна доступность и скорость замены оборудования.

Технические характеристики

• Типоразмер: S - совместим с автоматическими выключателями типа S (например, серия ARMAT)
• Количество полюсов: 4P - для трёхфазных сетей с нулём
• Исполнение: втычное - обеспечивает механическую фиксацию и электрический контакт через штыревые контакты
• Материал корпуса: термостойкий пластик, устойчивый к перегреву и химическим воздействиям
• Рабочее напряжение: до 690 В переменного тока (AC)
• Номинальный ток: зависит от установленного автомата - устройство не ограничивает ток самостоятельно

Совместимость и монтаж

Устройство совместимо исключительно с автоматическими выключателями типоразмера S из серии ARMAT бренда IEK. Установка возможна только на выключатели, originally выполненные в стационарном исполнении. Монтаж выполняется путём защёлкивания устройства в гнездо щита, после чего автомат вставляется в него как в обычную розетку. Кабельные соединения остаются на месте - не требуют переподключения. Перед установкой проверьте соответствие типоразмера автомата и глубины посадочного места в щите - устройство имеет жестко заданные габариты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает безопасное отключение под нагрузкой благодаря гарантированному контакту между штырями и гнёздами. Защита от случайного отключения достигается за счёт механической блокировки при вставленном автомате. Напряжение питания не выше 690 В AC - применение в высоковольтных системах запрещено.

Преимущества

• Не требует перепроектирования щита - можно модернизировать существующие установки
• Снижает время простоя при замене автомата - операция занимает несколько минут
• Обеспечивает тот же уровень защиты, что и стационарная версия
• Поддерживает возможность контроля состояния контактов без вскрытия щита

Ограничения применения

• Не совместим с автоматами других типоразмеров (M, L, XL) - даже от IEK
• Не предназначен для частых вставлений/извлечений более 500 циклов - срок службы ограничен конструкцией контактов
• Запрещено использовать в условиях повышенной вибрации без дополнительной фиксации
• Не работает с автоматами, оснащёнными дополнительными модулями (блокировками, расцепителями), если они выходят за рамки стандартного профиля S

Примеры использования

• Замена повреждённого автомата на конвейере в пищевой промышленности - без отключения всей линии
• Обслуживание распределительного щита на заводе - ремонт одного участка без остановки всего производства
• Монтаж в мобильных электростанциях, где необходима быстрая замена аппаратов

Практические советы

• Перед установкой убедитесь, что автомат полностью отключен и снят с напряжения - даже при втычном исполнении есть риск поражения током при работе под напряжением
• Проверяйте плотность посадки автомата - слабый контакт вызывает нагрев и снижение срока службы
• Не используйте устройство в помещениях с уровнем пыли выше IP54 - хотя само устройство имеет хорошую герметичность, грязь может попасть внутрь гнезда
• При заказе комплекта учтите, что устройство ar-mccbd-pi-000-4-01-c не включает автомат - он закупается отдельно
• Для долговечности рекомендуется периодически проверять состояние контактов - особенно в средах с высокой влажностью или температурными колебаниями
