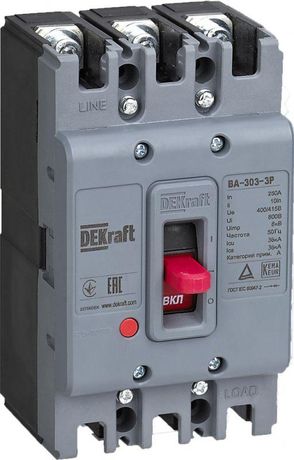

Выключатель автоматический для защиты двигателя 3п 125А 36кА ВА-303 DEKraft 22811DEK APC

Автоматический выключатель ВА-303 от DEKraft — трёхполюсный силовой аппарат с номинальным током 125 А и отключающей способностью 36 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Моторный привод и встроенные функции делают его подходящим для автоматизированных систем управления, где требуется дистанционное управление и надёжная коммутация.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в промышленных установках. Он обеспечивает одновременную защиту от перегрузок (тепловой расцепитель) и коротких замыканий (электромагнитный расцепитель). Применяется в составе шкафов управления, ГРЩ, ВРУ и других распределительных устройств. Подходит для оборудования с высокими пусковыми токами: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы трёхфазного двигателя
• Номинальная отключающая способность: 36 кА — способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В — рассчитан на работу в сетях переменного тока 400 В (380–415 В)
• Тип расцепителей: электромагнитный + тепловой — двойная защита: быстрое отключение при КЗ и медленное при длительной перегрузке
• Тип привода: моторный — позволяет управлять выключателем дистанционно через внешний сигнал
• Конструктивное исполнение: встроенное — предназначен для установки внутрь шкафа, не имеет корпуса снаружи
• Способ монтажа: встраиваемый — закрепляется внутри щита, не выступает за его габариты
• Тип крепления: болтовое — фиксируется на DIN-рейке или специальной платформе с помощью болтов
• Тип управления: рычаг — ручное включение/выключение доступно механически
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в герметичном шкафу
• Указатель расцепления: да — визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Выключатель ВА-303 совместим со всеми стандартными шкафами управления, соответствующими требованиям IEC 60947-2. Для монтажа необходима прочная поверхность с возможностью крепления четырьмя болтами. Установка допускается только в сухих помещениях с температурой от -10°C до +40°C. Моторный привод требует подключения к цепи управления 24 В постоянного или переменного тока — проверьте соответствие напряжения управления перед подключением. Не используйте для подключения кабелей сечением менее 16 мм² и более 70 мм² — выходят за пределы зажимов.

Безопасность и стандарты

Автоматический выключатель ВА-303 соответствует требованиям международного стандарта IEC 60947-2. Соответствует нормам безопасности для электроустановок до 1000 В. Наличие указателя расцепления повышает безопасность обслуживания — оператор сразу видит причину отключения. IP20 не обеспечивает защиту от воды — запрещена установка во влажных средах, на улице или в местах с риском брызг.

Преимущества

• Двойная защита (тепловая + электромагнитная) — точная адаптация под нагрузки двигателей
• Моторный привод — возможность удалённого управления без открывания шкафа
• Индикация причины отключения — снижает время диагностики отказов
• Встроенная конструкция — экономит место в шкафу, удобна для плотной компоновки
• Совместимость с серией ВА-300М — легко заменить аналогичные устройства из этой же линейки

Ограничения применения

• Не применяется для защиты осветительных или нагревательных нагрузок — только для двигателей
• IP20 не допускает установку вне закрытых шкафов — нельзя использовать в открытых условиях
• Не поддерживает модульную расширяемую систему — нельзя добавить дополнительные контакты или расцепители
• Требуется ручное восстановление после срабатывания — автоповторное включение невозможно
• Не рекомендован для частых циклов включения/выключения — ограниченная механическая износостойкость

Примеры использования

• Шкаф управления насосной станцией — защита трехфазного насоса мощностью до 55 кВт
• Линия конвейера на пищевом заводе — отключение при перегрузке или заклинивании
• ГРЩ промышленного цеха — вводной аппарат с дистанционным управлением
• Система вентиляции в производственном помещении — контроль работы вентиляторов с сигнализацией срабатывания

Практические советы

• Перед установкой проверьте посадочные размеры — выключатель ВА-303 требует свободного места вокруг для теплоотвода
• Подключите моторный привод к контроллеру с учётом полярности — неверное подключение может повредить механизм
• При использовании в системах с частыми пусками убедитесь, что токовые настройки не слишком чувствительны — это вызовет ложные отключения
• Обязательно используйте пробки или крышки на клеммах — даже при IP20 контактные части остаются открытыми
• Для сервисного обслуживания отключите питание и убедитесь, что указатель расцепления находится в положении “трипп” — это гарантирует, что аппарат не включен
