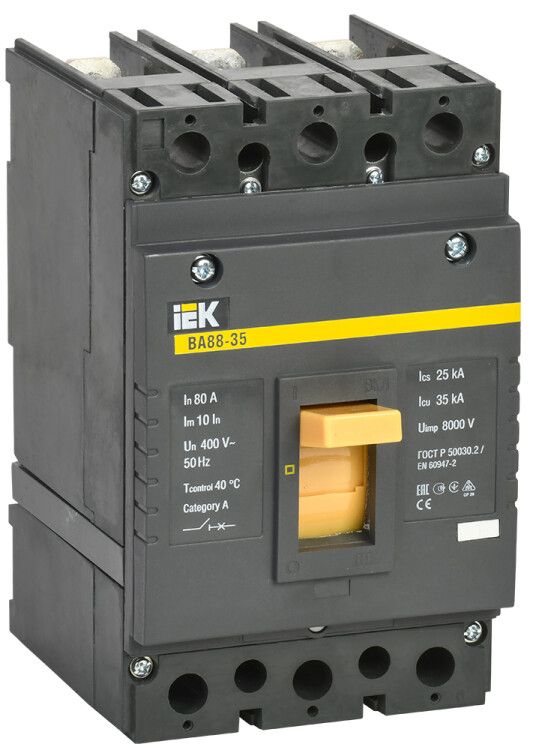

Автоматический выключатель ВА88-35 3Р 80А 35кА - SVA30-3-0080 IEK

Автоматический выключатель 3-полюсный 80А 35кА в литом корпусе ВА88-35 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется в промышленных электроустановках с переменным током до 400 В и обеспечивает надёжную коммутацию при частых операциях включения/отключения. Артикул sva30-3-0080 соответствует модели ВА88-35 из серии, проверенной в условиях жесткой эксплуатации.

Назначение и область применения

Автоматический выключатель ВА88-35 используется для защиты промышленного оборудования: станков, конвейеров, систем вентиляции, пускателей и распределительных щитов. Он отключает цепь при превышении допустимой нагрузки, коротком замыкании или падении напряжения ниже установленного порога. Также подходит для ручного оперативного включения и отключения участков сети. Назначен для работы в закрытых помещениях с умеренным климатом.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (быстро) и перегрузку (с задержкой).
• Уставка магнитного расцепления: 10In - сработает при токе 800 А (10 × 80 А).
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже порога, предотвращая аварийный запуск оборудования.
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды.
• Способ монтажа: на монтажную плату - крепится болтами прямо к панели, не на DIN-рейку.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и влажности до 90%.
• Тип подключения: винтовые зажимы - требуют затяжки гаечными ключами, не подходят для быстрого подключения.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Диапазон установки расцепителя перегрузки: 800 А - указывает на максимальный ток, при котором возможна настройка, хотя номинальный ток устройства - 80 А; это означает, что расцепитель не регулируется в этом диапазоне, а лишь имеет такую предельную отметку в документации.

Совместимость и монтаж

Автоматический выключатель ВА88-35 монтируется исключительно на монтажную плату с помощью болтов. Для установки требуется подготовленное отверстие в панели и доступ к тыльной стороне для фиксации. Не совместим с DIN-рейками - для крепления на рейку используются другие модели серии (например, ВА88-32/33). Подключение силовых проводов выполняется через винтовые зажимы: рекомендуется использовать медные многожильные или одножильные провода сечением до 35 мм2. Моторный привод - опционально, требует заказа отдельно и согласования с проектом.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель защищает от длительных перегрузок, электромагнитный - от импульсных КЗ. Отключение при снижении напряжения повышает безопасность при восстановлении питания после аварии - оборудование не включится само, пока напряжение не вернётся в норму.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов от других отечественных производителей, экономит место в щитах.
• Наличие расцепителя минимального напряжения - исключает самопроизвольный запуск механизмов после сбоя.
• Высокая отключающая способность (35 кА) - подходит для промышленных объектов с высокими токами КЗ.
• Долгий срок службы - 15 лет при правильной эксплуатации.
• Простая механическая конструкция - минимум точек отказа, надёжность в условиях пыли и вибраций.

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP30 не защищает от брызг и пыли в больших количествах.
• Не монтируется на DIN-рейку - требует доработки щита под монтажную плату.
• Не подходит для сетей постоянного тока - только переменный ток AC.
• Номинальный ток 80 А - нельзя применять для цепей с током выше этого значения даже временно.
• Требуется периодическая проверка состояния контактов и затяжки винтов - особенно в условиях вибрации.

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 40 кВт.
• Распределительный щит на заводе с несколькими линиями 380 В, где важна защита от просадок напряжения.
• Щитовая на складском комплексе, где необходимо исключить самопроизвольный запуск конвейеров после отключения света.
• Цепи питания насосных групп, компрессоров и другого промышленного оборудования с высокими пусковыми токами.

Практические советы

• При монтаже используйте динамометрический ключ для затяжки винтов - переусилие повредит контакт, слабая затяжка вызовет нагрев.
• Убедитесь, что посадочные отверстия в панели точно соответствуют габаритам ВА88-35 - нестандартные отверстия потребуют доработки.
• Если нужна защита от пыли и влаги - выбирайте модель с более высокой степенью защиты (IP54/IP65) или устанавливайте выключатель внутрь герметичного шкафа.
• Проверьте соответствие сечения кабеля и номинала автомата - для 80 А обычно требуется кабель 25–35 мм2.
• При использовании моторного привода - заранее продумайте схему управления и наличие резервного питания для его работы.
• Не путайте с моделями ВА88-32/33 - они имеют другой тип крепления и не взаимозаменяемы.
