Автоматический выключатель ВА88-33 3Р 80А 35кА - SVA20-3-0080 IEK

Товарные предложения:

Автоматический выключатель ВА88-33 3Р 80А 35кА - SVA20-3-0080

25.11.2024

8 шт.

₽

шт.

от 1 дня

Условия поставки автоматического выключателя ВА88-33 3Р 80А 35ки - SVA20-3-0080 IEK

Купить 8 шт. автоматических выключателей ва88-33 3р 80а 35ок - sva20-3-0080 iek могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена автоматического выключателя ВА88-33 3Р 80А 35ки - SVA20-3-0080 IEK зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

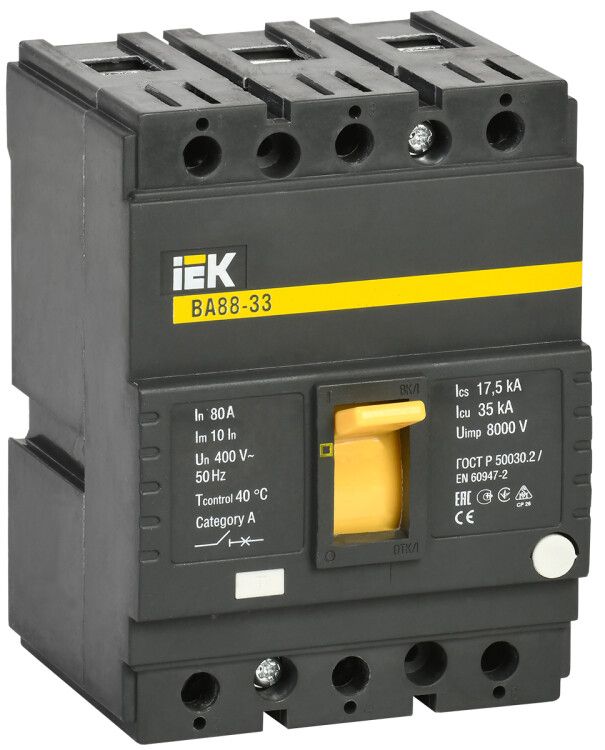

Автоматический выключатель ВА88-33 3Р 80А 35кА - SVA20-3-0080 IEK (ИЭК) представляет собой высококачественное устройство, предназначенное для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения. Он обеспечивает оперативное включение и отключение участков электрических цепей.

Выключатель имеет следующие преимущества и особенности:

Номинальное напряжение 400 В позволяет использовать его в различных электроустановках.
Степень защиты IP30 гарантирует надежную защиту от пыли и влаги.
Количество полюсов - 3, что обеспечивает возможность подключения трехфазных цепей.
Конструкция прибора - встраиваемое устройство с втычным подключением, что облегчает его монтаж и обслуживание.
Тип изделия/компонента - выключатель автоматический в литом корпусе, что обеспечивает прочность и надежность.
Тип элемента управления - рычажковый (перекидной рычаг), что обеспечивает удобство и простоту использования.
Наличие опционального моторного привода позволяет расширить функциональность выключателя.
Номинальный продолжительный ток Iu составляет 80 А, что позволяет использовать его в электрических цепях с высокими нагрузками.
Тип подключения силовой электрической цепи - винтовое соединение, что обеспечивает надежное и прочное крепление.
Подходит для монтажа на DIN-рейку (Ω-типа), что облегчает установку и замену выключателя.
Наличие расцепителя минимального напряжения и диапазона установки расцепителя перегрузки обеспечивает безопасность и защиту электрической цепи.
Номинальная отключающая способность Icu при 400 В, 50 Гц составляет 35 кА, что обеспечивает надежную защиту от коротких замыканий.

Автоматический выключатель ВА88-33 3Р 80А 35кА - SVA20-3-0080 IEK (ИЭК) соответствует требованиям ГОСТ Р 50030.2 и является надежным и эффективным решением для обеспечения безопасности и защиты электрических цепей в различных электроустановках.

Характеристики c описанием

Род тока:

Переменный (AC)

Род тока указывает на тип электрического тока, для которого предназначен автоматический выключатель. Это свойство определяет, как выключатель будет работать в различных электрических системах и какие типы нагрузок он сможет защищать. Выбор правильного рода тока является критически важным для обеспечения безопасности и надежности электрической системы. Переменный ток (AC) — это тип электрического тока, который периодически меняет направление. Автоматические выключатели для переменного тока предназначены для защиты электрических цепей в системах с переменным током, таких как бытовые и промышленные сети. Они обеспечивают эффективную защиту от перегрузок и коротких замыканий в цепях с переменным током. Рекомендуется использовать выключатели с этим родом тока в стандартных электрических сетях, где напряжение и частота соответствуют национальным и международным стандартам. Постоянный ток (DC) — это тип электрического тока, который течет в одном направлении. Автоматические выключатели для постоянного тока предназначены для защиты цепей в системах с постоянным током, таких как аккумуляторные системы, солнечные панели и другие источники постоянного тока. Эти выключатели должны выдерживать постоянное напряжение и ток, что требует особой конструкции. Выбор выключателя для постоянного тока важен для обеспечения безопасности и надежности в системах с постоянным током. Переменный/Постоянный ток (AC/DC) — это универсальные автоматические выключатели, которые могут работать как в цепях с переменным, так и с постоянным током. Эти выключатели обеспечивают гибкость и универсальность, позволяя использовать их в различных типах электрических систем. Они особенно полезны в системах, где может потребоваться переключение между переменным и постоянным током, или в гибридных системах. Рекомендуется выбирать такие выключатели для универсальных приложений и гибридных систем, чтобы обеспечить максимальную совместимость и безопасность.

Исполнение:

Стационарное

Свойство "Исполнение" в рубрике "Автоматические выключатели стационарные" указывает на конструктивные особенности устройства, которые определяют способ его установки и эксплуатации. Правильный выбор исполнения автоматического выключателя обеспечивает надежность его работы и удобство обслуживания. Стационарное исполнение автоматического выключателя подразумевает его фиксированное крепление в распределительном щите или на монтажной панели. Такие устройства не предполагают частого перемещения и обеспечивают стабильную работу в условиях постоянного подключения. Рекомендуется для систем, где не требуется частая замена или перемещение выключателя. Выкатное исполнение позволяет легко извлекать автоматический выключатель из его монтажного места для обслуживания, ремонта или замены. Это удобно для систем, где требуется регулярное техническое обслуживание или частая замена компонентов. Выбор выкатного исполнения повышает удобство эксплуатации и сокращает время простоя оборудования. Выдвижное исполнение автоматического выключателя схоже с выкатным, но отличается конструктивными особенностями механизма выдвижения. Такие устройства также легко извлекаются для обслуживания, но могут иметь отличия в системе фиксации и подключения. Подходит для систем с ограниченным пространством и высокой плотностью монтажа. Втычное исполнение автоматического выключателя предполагает его установку путем втыкания в специальный разъем или гнездо. Это обеспечивает быструю замену устройства без необходимости сложных монтажных работ. Рекомендуется для систем, где важна высокая скорость замены и минимизация времени простоя. Линейное исполнение автоматического выключателя указывает на его конструкцию, предназначенную для установки в линейные распределительные устройства. Такие выключатели обеспечивают последовательное подключение и распределение электрических цепей. Выбор линейного исполнения подходит для длинных распределительных щитов и систем с последовательным подключением. Открытое исполнение автоматического выключателя предполагает его установку без защитного кожуха или корпуса. Это позволяет легко наблюдать за состоянием устройства и проводить быструю диагностику. Однако такие выключатели требуют установки в закрытых распределительных щитах или шкафах для обеспечения безопасности эксплуатации.

Напряжение:

380 В

Напряжение — это электрический потенциал, при котором автоматический выключатель может безопасно и эффективно работать. Оно определяет максимальное значение, которое устройство может выдержать без повреждений и сбоев в работе. Правильный выбор напряжения обеспечивает надежную защиту электрических цепей и предотвращает аварийные ситуации. 690 В — это напряжение, обычно используемое в промышленных установках с высокими требованиями к безопасности и надежности. Автоматические выключатели, рассчитанные на это напряжение, способны выдерживать значительные нагрузки и обеспечивают защиту в условиях повышенной мощности. Рекомендуется для использования в крупных производственных предприятиях и энергетических системах. 380 В — стандартное напряжение для большинства промышленных и коммерческих объектов. Автоматические выключатели с этим значением напряжения обеспечивают надежную защиту оборудования и электросетей в условиях средней мощности. Оптимально подходит для широкого спектра применений, включая заводы, офисные здания и торговые центры. 660 В — напряжение, применяемое в специфических промышленных условиях, где требуется высокая надежность и устойчивость к перегрузкам. Эти выключатели используются в тяжелой промышленности и на объектах с высокими требованиями к электрической безопасности. Рекомендуется для использования на предприятиях металлургии, горнодобывающей промышленности и других тяжелых производств. 220 В — стандартное бытовое напряжение, применяемое в жилых и малых коммерческих объектах. Автоматические выключатели на 220 В обеспечивают защиту бытовых электросетей и оборудования от перегрузок и коротких замыканий. Подходят для использования в домах, квартирах и небольших офисах. 440 В — напряжение, используемое в некоторых промышленных и коммерческих установках, где требуется повышенная мощность и надежность. Эти автоматические выключатели обеспечивают защиту в условиях средней и высокой нагрузки. Рекомендуется для использования в производственных цехах, складских помещениях и крупных коммерческих объектах. 1140 В — высокое напряжение, применяемое в специализированных промышленных установках, требующих высокой мощности и надежности. Автоматические выключатели для такого напряжения используются на объектах с экстремальными условиями эксплуатации, таких как шахты и крупные энергетические станции. Рекомендуется для использования в тяжелых и энергетических промышленных условиях. 1000 В — напряжение, применяемое в высокомощных промышленных системах, требующих надежной защиты и устойчивости к перегрузкам. Эти автоматические выключатели используются в крупных производственных и энергетических предприятиях, где важна высокая надежность и безопасность. Рекомендуется для использования в тяжелой промышленности и энергетике. 110 В — напряжение, применяемое в некоторых специализированных системах и оборудовании, особенно в странах с соответствующим стандартом электроснабжения. Автоматические выключатели на 110 В обеспечивают защиту в условиях низкого напряжения. Подходят для использования в специфических промышленных и коммерческих приложениях. 500 В — напряжение, используемое в промышленных и коммерческих системах с высокой мощностью. Эти автоматические выключатели обеспечивают надежную защиту в условиях значительных нагрузок. Рекомендуется для использования в производственных и энергетических установках средней мощности. 600 В — напряжение, применяемое в промышленных и коммерческих системах, требующих высокой надежности и устойчивости к перегрузкам. Автоматические выключатели на 600 В используются в условиях средней и высокой нагрузки, обеспечивая надежную защиту оборудования и электросетей. Рекомендуется для использования в производственных и энергетических предприятиях.

Вид привода:

Ручной

Вид привода автоматического выключателя определяет способ управления его включением и отключением. Это важный параметр, который влияет на удобство эксплуатации, быстродействие и возможность автоматизации работы устройства. Правильный выбор вида привода обеспечивает надежную и безопасную работу электрической системы. Ручной привод предполагает управление автоматическим выключателем вручную, с помощью рычага или кнопки. Это наиболее простой и надежный способ, но требует присутствия оператора для выполнения операций. Рекомендуется для небольших систем или в случаях, когда автоматизация не требуется. Электрический привод позволяет управлять выключателем с помощью электрических сигналов. Это обеспечивает возможность дистанционного управления и интеграции в автоматизированные системы. Такой привод подходит для больших и сложных систем, где требуется быстрое и точное управление. Электромагнитный привод использует электромагнит для включения и отключения выключателя. Это обеспечивает высокую скорость срабатывания и надежность, что особенно важно в системах, где требуется мгновенное реагирование на изменения в сети. Моторный привод использует электромотор для управления выключателем. Это позволяет автоматизировать процесс включения и отключения, а также интегрировать устройство в системы удаленного управления. Рекомендуется для использования в крупных промышленных установках. Ручной дистанционный привод сочетает в себе возможности ручного управления и дистанционного контроля. Это обеспечивает гибкость в эксплуатации, позволяя оператору управлять выключателем как непосредственно, так и удаленно. Ручной, моторный привод предоставляет возможность как ручного, так и автоматического управления с помощью мотора. Это универсальное решение для систем, где требуется как автоматизация, так и возможность ручного вмешательства. Двигательный привод аналогичен моторному и используется для автоматического управления выключателем с помощью двигателя. Обеспечивает высокую степень автоматизации и подходит для сложных и больших систем. Нет привода означает, что автоматический выключатель не оснащен дополнительным приводом для управления. Это может быть актуально для самых простых систем, где управление осуществляется непосредственно на месте установки устройства. Механический привод использует механические компоненты для управления выключателем. Это может быть полезно в условиях, где электрические или электронные системы управления недоступны или ненадежны, например, в экстремальных условиях эксплуатации.

Тип изделия:

Выключатель автоматический в литом корпусе

Тип изделия для автоматических выключателей стационарных определяет конструктивные и функциональные особенности устройства. Основные типы включают однофазные, трехфазные, модульные и промышленные выключатели. Выбор типа изделия влияет на совместимость с электрической сетью, нагрузочную способность и условия эксплуатации. При выборе типа изделия следует учитывать параметры сети, уровень защиты, необходимую функциональность и стандарты безопасности. Замена изделия на другой тип может потребовать изменения схемы подключения и дополнительных настроек, поэтому рекомендуется соблюдать требования производителя и консультироваться с квалифицированным специалистом.

Способ монтажа:

Монтажная плата

Способ монтажа автоматических выключателей стационарных определяет метод установки устройства в электрическую систему. Правильный выбор способа монтажа обеспечивает надежность и безопасность эксплуатации, а также упрощает обслуживание и замену оборудования. Монтаж на монтажную плату предполагает крепление автоматического выключателя на специальную панель, что обеспечивает устойчивость и удобство обслуживания. Рекомендуется для систем, где требуется высокая надежность и легкий доступ к устройству. Комбинированный способ монтажа на DIN-рейку или монтажную плату позволяет гибко выбирать метод установки в зависимости от условий эксплуатации. Подходит для различных типов электрических щитов и шкафов. Монтаж на монтажные элементы включает использование специальных крепежных компонентов, что обеспечивает надежную фиксацию устройства в различных типах конструкций. Рекомендуется для нестандартных и сложных условий установки. Стационарный монтаж подразумевает фиксированное крепление автоматического выключателя в определенном месте без возможности его перемещения. Обеспечивает максимальную стабильность и надежность. Монтаж на DIN-рейку предполагает крепление автоматического выключателя на стандартную металлическую рейку, что упрощает установку и замену устройства. Широко используется в распределительных щитах и шкафах. Встраиваемый монтаж подразумевает установку автоматического выключателя внутрь панели или корпуса, что обеспечивает компактность и защиту устройства. Рекомендуется для систем с ограниченным пространством. Монтаж на винты предполагает крепление автоматического выключателя с помощью винтов, что обеспечивает прочное и надежное соединение. Подходит для условий, требующих повышенной устойчивости к вибрациям и механическим нагрузкам. Монтаж на аппарат включает крепление автоматического выключателя непосредственно на другое устройство или оборудование, что обеспечивает компактность и удобство эксплуатации. Рекомендуется для интегрированных систем. Вертикальный монтаж подразумевает установку автоматического выключателя в вертикальном положении, что может быть необходимо для обеспечения правильного функционирования и удобства доступа. Подходит для специфических требований системы. Монтаж в стойку 19' или в шкаф предполагает установку автоматического выключателя в стандартные серверные стойки или электрические шкафы, что обеспечивает удобство организации оборудования и легкий доступ для обслуживания.

Степень защиты:

IP30

Степень защиты автоматических выключателей стационарных определяется стандартом IEC 60529 и указывает на уровень защиты от проникновения твердых предметов и воды. Она обозначается двумя цифрами: первая цифра указывает на защиту от твердых предметов, вторая — от воды. Выбор степени защиты зависит от условий эксплуатации и окружающей среды, в которой будет работать устройство. IP20: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм, но не защищает от воды. Рекомендуется для использования в сухих, чистых помещениях, где нет риска попадания влаги. IP40: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм, но не защищает от воды. Подходит для использования в помещениях с минимальным риском попадания мелких частиц. IP00: Не обеспечивает никакой защиты от проникновения твердых предметов и воды. Используется в условиях, где отсутствуют внешние воздействия, например, внутри закрытых шкафов. IP30: Обеспечивает защиту от проникновения твердых предметов размером более 2,5 мм, но не защищает от воды. Подходит для использования в обычных промышленных условиях. IP2X: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм, без защиты от воды. Рекомендуется для использования в местах, где контакт с влагой исключен. IP54: Обеспечивает защиту от проникновения пыли в количестве, которое может нарушить работу устройства, и защиту от брызг воды с любого направления. Подходит для использования в условиях повышенной влажности и запыленности. IP31: Обеспечивает защиту от проникновения твердых предметов размером более 2,5 мм и защиту от капель воды, падающих вертикально. Рекомендуется для использования в помещениях с возможностью случайного попадания воды. IP21: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм и защиту от капель воды, падающих вертикально. Подходит для использования в сухих помещениях с минимальным риском попадания влаги. IP30/IP40: Комбинированная степень защиты, обеспечивающая защиту от проникновения твердых предметов размером более 2,5 мм (IP30) и более 1 мм (IP40), без защиты от воды. Рекомендуется для использования в условиях, где требуется разная степень защиты от твердых предметов. IP22: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм и защиту от капель воды, падающих под углом до 15 градусов. Подходит для использования в помещениях с возможностью случайного попадания воды под углом.

Номинальный ток:

80 А

Номинальный ток (А) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения в нормальных условиях работы. Он определяет допустимую нагрузку на электрическую цепь и влияет на выбор устройства для защиты от перегрузок и коротких замыканий. При выборе автоматического выключателя необходимо учитывать номинальный ток, соответствующий максимальной рабочей нагрузке цепи. Замена автоматического выключателя на устройство с неподходящим номинальным током может привести к недостаточной защите или ложным срабатываниям.

Тип расцепителя:

Электромагнитный,тепловой

Тип расцепителя определяет механизм, используемый в автоматических выключателях для обнаружения и отключения цепи при перегрузке или коротком замыкании. Различные типы расцепителей обеспечивают разнообразные характеристики срабатывания, что позволяет оптимально подобрать выключатель для конкретных условий эксплуатации. Электромагнитный и тепловой расцепители сочетают в себе две функции: электромагнитный расцепитель обеспечивает быстрое отключение при коротком замыкании, а тепловой расцепитель реагирует на длительные перегрузки. Это делает их универсальными для большинства применений, требующих защиты как от коротких замыканий, так и от перегрузок. Электронный расцепитель использует цифровую электронику для мониторинга и управления током в цепи. Он обеспечивает высокую точность настройки и возможность программирования параметров срабатывания. Рекомендуется для сложных систем, где требуется точная и гибкая защита. Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании, благодаря использованию электромагнитного поля. Идеален для систем, где важна быстрая реакция на короткие замыкания. Электромагнитный расцепитель с гидравлическим замедлением срабатывания обеспечивает регулируемую задержку отключения, что позволяет избежать ложных срабатываний при кратковременных перегрузках. Подходит для систем с высокими пусковыми токами. Комбинация электромагнитного и электронного расцепителей объединяет преимущества быстрого срабатывания на короткие замыкания и точной настройки параметров срабатывания. Рекомендуется для сложных и критичных систем, требующих высокой надежности и гибкости. Автоматический выключатель без расцепителя используется в системах, где защита от перегрузок и коротких замыканий обеспечивается другими устройствами. Применяется в специфических условиях, где расцепление не требуется. Тепловой расцепитель реагирует на длительные перегрузки, используя биметаллическую пластину, которая изгибается при нагреве. Подходит для систем, где важна защита от длительных перегрузок. Термомагнитный расцепитель комбинирует функции теплового и электромагнитного расцепителей, обеспечивая защиту от длительных перегрузок и коротких замыканий. Универсальный выбор для большинства применений. Тепловой и электромагнитный расцепители в одном устройстве обеспечивают двойную защиту: тепловой расцепитель реагирует на перегрузки, а электромагнитный - на короткие замыкания. Это улучшает общую надежность защиты. Расцепитель минимального напряжения срабатывает при падении напряжения ниже заданного уровня, отключая цепь. Используется для защиты оборудования от работы в условиях низкого напряжения, что может быть критично для многих систем.

Гарантийный срок:

60 мес

Гарантийный срок – это период, в течение которого производитель гарантирует исправное функционирование автоматического выключателя стационарного при соблюдении условий эксплуатации. В течение этого времени производитель обязуется бесплатно устранять любые дефекты, возникшие по его вине, что обеспечивает дополнительную уверенность в надежности и качестве устройства. Гарантийный срок 12 месяцев. Этот срок подходит для базовых моделей, которые используются в менее критичных приложениях. Рекомендуется выбирать такие устройства для временных или незначительных нагрузок. Гарантийный срок 24 месяца. Двухлетняя гарантия является стандартом для большинства автоматических выключателей, обеспечивая достаточную защиту и уверенность в их надежности. Подходит для большинства бытовых и легких промышленных применений. Гарантийный срок 36 месяцев. Трехлетний срок гарантии указывает на высокое качество и надежность устройства. Рекомендуется для использования в более требовательных условиях, где требуется надежная и долговременная работа. Гарантийный срок 48 месяцев. Четырехлетняя гарантия свидетельствует о высоком уровне доверия производителя к своему продукту. Рекомендуется для критических приложений, где отказ устройства может привести к значительным последствиям. Гарантийный срок 60 месяцев. Пятилетняя гарантия обеспечивает долгосрочную защиту и указывает на исключительное качество автоматического выключателя. Подходит для использования в промышленных и коммерческих установках с высокой степенью ответственности. Гарантийный срок 84 месяца. Семилетняя гарантия является показателем высочайшего уровня надежности и долговечности устройства. Рекомендуется для самых требовательных приложений, где требуется максимальная уверенность в бесперебойной работе. Гарантийный срок 120 месяцев. Десятилетняя гарантия обеспечивает максимальную защиту и указывает на исключительное качество и долговечность устройства. Подходит для критических инфраструктурных объектов и долгосрочных проектов. Гарантийный срок 24 месяца. Двухлетняя гарантия является стандартом для большинства автоматических выключателей, обеспечивая достаточную защиту и уверенность в их надежности. Подходит для большинства бытовых и легких промышленных применений.

Сфера применения:

Промышленное

Сфера применения автоматических выключателей стационарных указывает на различные области и условия эксплуатации, для которых предназначены данные устройства. Выбор правильного автоматического выключателя в зависимости от сферы применения гарантирует надежную и безопасную работу электрических систем, а также продлевает срок службы оборудования. Промышленность включает в себя применение автоматических выключателей в различных промышленных установках и производственных процессах. Такие выключатели должны обладать высокой надежностью, способностью выдерживать большие токи и частые коммутации. Рекомендуется выбирать устройства с высокой износостойкостью и соответствующие стандартам безопасности для промышленного использования. Автоматические выключатели в литом корпусе предназначены для защиты электрических цепей от перегрузок и коротких замыканий. Литой корпус обеспечивает высокую механическую прочность и защиту от внешних воздействий. Эти выключатели рекомендуются для использования в условиях, где требуется повышенная механическая защита и надежность. Промышленное применение серии Compact NSX включает использование автоматических выключателей, которые обеспечивают защиту и управление электрическими системами в промышленных условиях. Эти устройства отличаются высокой производительностью и надежностью, что делает их идеальными для защиты сложных промышленных установок. Воздушные автоматические выключатели предназначены для защиты и коммутации электрических цепей высокого напряжения. Они обеспечивают высокую отключающую способность и надежную работу в условиях повышенных нагрузок. Рекомендуются для использования в крупных промышленных предприятиях и распределительных сетях. Промышленное применение серии Compact NSXm включает автоматические выключатели, которые предлагают компактные размеры и высокую производительность. Эти устройства обеспечивают надежную защиту в условиях ограниченного пространства и высоких требований к безопасности. Промышленное применение серии EasyPact EZC включает автоматические выключатели, которые сочетают в себе экономичность и надежность. Эти устройства подходят для широкого спектра промышленных приложений, обеспечивая защиту и управление электрическими цепями с оптимальным соотношением цены и качества. Распределительные сети требуют использования автоматических выключателей, которые могут эффективно управлять и защищать электрические цепи в условиях распределения энергии. Эти устройства обеспечивают надежную работу и защиту от перегрузок и коротких замыканий в распределительных системах. Воздушные автоматические выключатели серии EasyPact MVS предназначены для использования в условиях, требующих высокой отключающей способности и надежности. Эти устройства подходят для защиты и управления электрическими цепями в крупных промышленных и распределительных системах. Промышленное применение включает использование автоматических выключателей, которые обеспечивают надежную защиту и управление электрическими цепями в различных промышленных условиях. Эти устройства должны соответствовать высоким требованиям по безопасности и надежности. Промышленное применение серии Compact NS включает автоматические выключатели, которые обеспечивают высокую производительность и надежность для защиты сложных промышленных установок. Эти устройства подходят для использования в условиях высоких нагрузок и частых коммутаций.

Номин. напряжение:

400 В

Номинальное напряжение (В) автоматического выключателя стационарного типа указывает на максимальное электрическое напряжение, при котором устройство может безопасно и эффективно работать. Это важный параметр, который необходимо учитывать при выборе автоматического выключателя для конкретной электрической сети, чтобы обеспечить надежную защиту от перегрузок и коротких замыканий. 690 В - Автоматические выключатели с этим номинальным напряжением подходят для высоковольтных промышленных сетей. Они обеспечивают надежную защиту при максимальных нагрузках и могут использоваться в сложных электрических системах. 400 В - Это значение номинального напряжения обычно используется в трехфазных электрических системах в промышленных и коммерческих установках. Обеспечивает достаточную защиту для большинства стандартных приложений. Минимальное напряжение 220 В и максимальное 690 В - Эти автоматические выключатели могут работать в широком диапазоне напряжений, что делает их универсальными для различных приложений, от бытовых до промышленных. Минимальное напряжение 400 В и максимальное 690 В - Эти устройства предназначены для использования в высоковольтных системах, где требуется гибкость в диапазоне напряжений. Идеально подходят для крупных промышленных установок. 440 В - Автоматические выключатели с этим номинальным напряжением используются в специфических промышленных приложениях, где требуется повышенное напряжение для работы оборудования. Минимальное напряжение 220 В и максимальное 400 В - Эти выключатели подходят для использования в стандартных бытовых и коммерческих электрических системах, обеспечивая надежную защиту в широком диапазоне напряжений. 220 В - Это стандартное номинальное напряжение для большинства бытовых и легких коммерческих электрических систем. Обеспечивает адекватную защиту для большинства домашних приложений. 380 В - Используется в трехфазных системах, часто в промышленных и коммерческих установках. Обеспечивает надежную защиту при стандартных промышленных нагрузках. Минимальное напряжение 230 В и максимальное 690 В - Эти автоматические выключатели могут работать в широком диапазоне напряжений, что делает их универсальными для различных приложений, от бытовых до промышленных. 240 В - Это значение номинального напряжения часто используется в бытовых и коммерческих установках, особенно в регионах с соответствующими стандартами напряжения. Обеспечивает надежную защиту для стандартных бытовых приложений.

Степень защиты (IP):

IP30

Степень защиты (IP) указывает на уровень защиты автоматических выключателей стационарного типа от проникновения твердых частиц и влаги. Данный параметр важен для обеспечения надежной работы устройства в различных условиях эксплуатации и предотвращения повреждений, вызванных внешними факторами. IP20 означает, что автоматический выключатель защищен от проникновения твердых частиц размером более 12,5 мм, но не имеет защиты от влаги. Такие устройства подходят для использования в сухих помещениях, где отсутствует риск контакта с мелкими частицами и жидкостями. IP30 обеспечивает защиту от проникновения твердых частиц размером более 2,5 мм, но также не защищает от влаги. Это значение подходит для использования в условиях, где возможен контакт с мелкими инструментами или проводами, но отсутствует риск воздействия влаги. IP54 обеспечивает защиту от пыли в достаточном количестве для предотвращения нарушения работы устройства и защищает от брызг воды с любого направления. Это значение рекомендуется для использования в условиях, где возможно наличие пыли и случайного контакта с водой. IP2X указывает на защиту от проникновения твердых частиц размером более 12,5 мм и отсутствие защиты от влаги. Такие устройства подходят для использования в сухих помещениях, где отсутствует риск контакта с мелкими частицами и жидкостями, но требуется минимальная защита от крупных предметов. IP00 означает отсутствие защиты как от твердых частиц, так и от влаги. Эти устройства следует использовать только в условиях, где исключен любой контакт с пылью и жидкостями. IP40 обеспечивает защиту от проникновения твердых частиц размером более 1 мм, но не защищает от влаги. Это значение подходит для использования в условиях, где возможно наличие мелких инструментов или проводов, но отсутствует риск воздействия влаги. IP31 обеспечивает защиту от проникновения твердых частиц размером более 2,5 мм и защищает от капель воды, падающих вертикально. Это значение подходит для использования в условиях, где возможен минимальный контакт с мелкими инструментами и незначительное воздействие влаги.

Количество полюсов:

Количество полюсов в автоматических выключателях стационарных определяет число независимых электрических цепей, которые могут быть защищены и разомкнуты одновременно. Это свойство важно для соответствия требованиям конкретных электрических систем и схем, обеспечивая надежную защиту и управление. Выбор количества полюсов зависит от типа сети и требуемого уровня защиты. Однополюсный автоматический выключатель предназначен для защиты одной фазы в однофазных электрических цепях. Он используется в системах, где требуется защита только одной линии, как правило, в бытовых или маломощных коммерческих установках. При замене важно учитывать номинальный ток и напряжение, чтобы обеспечить совместимость с существующей сетью. Двухполюсный автоматический выключатель защищает две фазы или фазу и нейтраль в однофазных сетях. Он обеспечивает более высокий уровень защиты, позволяя разомкнуть обе линии одновременно. Это особенно важно для систем с повышенными требованиями к безопасности. При выборе двухполюсного выключателя необходимо учитывать параметры сети, такие как напряжение и ток. Трехполюсный автоматический выключатель предназначен для защиты трехфазных электрических цепей. Он размыкает все три фазы одновременно, что критично для сбалансированной работы трехфазного оборудования и предотвращения асимметричных нагрузок. Рекомендуется для промышленных и крупных коммерческих установок, где используются трехфазные электроприборы и машины. Четырехполюсный автоматический выключатель используется для защиты трехфазных сетей с нейтралью. Он обеспечивает размыкание всех трех фаз и нейтрали одновременно, что важно для систем с высоким уровнем безопасности и требующих точного контроля над всеми линиями. Подходит для сложных промышленных и коммерческих систем, где необходимо учитывать нейтральный провод для предотвращения перегрузок и коротких замыканий.

Конструкция прибора:

Встраив. устройство с втычным подключением

Конструкция прибора определяет способ установки и механическое исполнение автоматических выключателей стационарного типа, что влияет на их монтаж, эксплуатацию и обслуживание. Различные конструкции обеспечивают различные уровни удобства, безопасности и гибкости при эксплуатации и обслуживании устройств. Встраиваемое устройство фиксированной установки (стационарный) представляет собой автоматический выключатель, который жестко закрепляется в электрическом щите или распределительном шкафу. Это обеспечивает надежное и устойчивое соединение, минимизируя вероятность случайного отключения или повреждения. Рекомендуется для применения в системах, где не требуется частая замена или обслуживание устройства. Выдвижное/выкатное устройство позволяет легко извлекать автоматический выключатель из распределительного шкафа для обслуживания или замены без необходимости отключения всей системы. Это повышает удобство и скорость обслуживания, снижая время простоя оборудования. Рекомендуется для применения в системах, где требуется регулярное техническое обслуживание или замена компонентов. Комплектное устройство в корпусе включает в себя автоматический выключатель, смонтированный в защитном корпусе. Это обеспечивает дополнительную защиту от внешних воздействий, таких как пыль и влага, и упрощает монтаж, так как устройство поставляется в готовом к установке виде. Рекомендуется для применения в условиях, требующих повышенной защиты и быстрого монтажа. Встраиваемое устройство с втычным подключением оснащено механизмом быстрого подключения, что упрощает и ускоряет процесс установки и замены. Это обеспечивает гибкость в эксплуатации и снижает время, необходимое для технического обслуживания. Рекомендуется для применения в системах, где важна оперативная замена или расширение оборудования.

Нормативный документ:

ГОСТ Р 50030.2 ТУ 3422-001 П18461115-2009

Нормативный документ определяет стандарты и технические требования, которым должны соответствовать автоматические выключатели стационарные. Эти документы обеспечивают надежность, безопасность и совместимость устройств с другими компонентами электрических систем. Выбор нормативного документа зависит от региона использования и специфических требований проекта. МЭК 60947-2: Международный стандарт, который устанавливает требования к автоматическим выключателям для защиты и управления электрическими цепями. Соответствие этому стандарту гарантирует высокую надежность и безопасность устройства, а также его совместимость с международными системами электроснабжения. Рекомендуется для использования в проектах с международными требованиями и экспортных поставках. ГОСТ P 50030.2-2010: Российский стандарт, эквивалентный международному МЭК 60947-2. Он определяет технические требования и испытания для автоматических выключателей. Соответствие этому стандарту обеспечивает надежную и безопасную работу устройств в российских электрических системах. Рекомендуется для использования в проектах, ориентированных на внутренний рынок РФ. ГОСТ Р 50030.2: Российский стандарт, аналогичный МЭК 60947-2, устанавливающий требования к автоматическим выключателям. Обеспечивает надежность и безопасность эксплуатации в российских условиях. Подходит для широкого спектра применений в РФ. ГОСТ Р 50030.2, ТУ3422-037-05758109-2011: Комбинация российского стандарта и технических условий, которые могут содержать дополнительные специфические требования к устройству. Это обеспечивает соответствие как общим, так и специфическим требованиям проекта. Рекомендуется для проектов с особыми техническими требованиями. МЭК 60947-2 (ГОСТ Р 50030.2-99): Указывает на соответствие как международному стандарту, так и его российскому эквиваленту. Обеспечивает гибкость в применении устройства как на международном, так и на российском рынках. Рекомендуется для проектов, требующих соблюдения обоих стандартов. ТУ16-522.136-78: Технические условия, которые могут содержать специфические требования к конструкции и эксплуатации автоматических выключателей. Этот документ может быть использован для устройств с уникальными характеристиками или в специализированных применениях. Рекомендуется для проектов с уникальными техническими требованиями. ГОСТ Р 50030.2, ТУ3422-027-05758109-2007: Комбинация российского стандарта и конкретных технических условий, которые могут включать дополнительные требования к устройству. Обеспечивает соответствие как общим стандартам, так и специфическим техническим условиям. Рекомендуется для проектов с особыми техническими требованиями. ГОСТ Р 50030.2, ТУ3422-047-05758109-2011: Комбинация российского стандарта и технических условий, содержащих специальные требования к устройству. Обеспечивает надежную и безопасную работу в соответствии с конкретными техническими условиями. Рекомендуется для проектов с особыми техническими требованиями. ГОСТ Р 50030.2, ТУ3422-038-05758109-2007: Российский стандарт в сочетании с техническими условиями, которые могут включать дополнительные требования к автоматическим выключателям. Обеспечивает соответствие как общим стандартам, так и специфическим техническим условиям. Рекомендуется для проектов с особыми техническими требованиями. ГОСТ Р 50030.2, ТУ3422-081-05758109-2011: Комбинация российского стандарта и технических условий, содержащих особые требования к устройству. Обеспечивает надежную и безопасную работу в соответствии с конкретными техническими условиями. Рекомендуется для проектов с особыми техническими требованиями.

Тип изделия/компонента:

Выключатель автоматический в литом корпусе

Свойство "Тип изделия/компонента" в рубрике "Автоматические выключатели стационарные" определяет конструктивные особенности и материал корпуса автоматического выключателя, что влияет на его эксплуатационные характеристики, надежность и область применения. Правильный выбор типа изделия/компонента обеспечивает оптимальную работу электрической системы и безопасность эксплуатации. Автоматический выключатель в литом корпусе представляет собой устройство с корпусом, изготовленным из цельного литого материала, обычно пластика или композитного материала. Это обеспечивает высокую механическую прочность и защиту внутренних компонентов от внешних воздействий. Такие выключатели часто используются в распределительных щитах для защиты цепей от перегрузок и коротких замыканий. Они компактны, легки в установке и обслуживании. Рекомендуются для применения в условиях, где важна высокая степень защиты и компактность установки. Автоматический выключатель воздушный отличается тем, что его отключающие элементы находятся в воздушной среде, что обеспечивает эффективное гашение дуги при разрыве цепи. Эти выключатели обычно используются в высоковольтных и промышленных установках, где требуется высокая отключающая способность и надежность. Воздушные выключатели имеют более сложную конструкцию и требуют регулярного технического обслуживания, но они обеспечивают высокую степень защиты и долговечность в тяжелых эксплуатационных условиях. Рекомендуются для применения в промышленных и высоковольтных системах, где важна высокая отключающая способность и надежность.

Номинальное напряжение:

400 В

Номинальное напряжение — это максимальное напряжение, при котором автоматический выключатель может работать в нормальных условиях. Оно определяет диапазон напряжений, при которых устройство может эффективно выполнять свои функции по защите электрических цепей от перегрузок и коротких замыканий. 690 В — Высокое номинальное напряжение, обычно используется в промышленных и коммерческих установках. Автоматические выключатели с таким напряжением подходят для мощных электрических систем и требуют соответствующей изоляции и компонентов, способных выдерживать высокие напряжения. 400 В — Стандартное напряжение для многих промышленных и коммерческих приложений. Эти автоматические выключатели часто используются в трёхфазных системах и обеспечивают надежную защиту при этом уровне напряжения. 440 В — Напряжение, используемое в специализированных промышленных установках. Автоматические выключатели с таким номинальным напряжением обеспечивают надежную работу и защиту в условиях, требующих повышенной устойчивости к нагрузкам. 400-690 В — Диапазон номинальных напряжений, обеспечивающий гибкость применения автоматических выключателей в различных условиях. Подходит для систем, где требуется работа на разных уровнях напряжения в пределах этого диапазона. 415-690 В — Диапазон, часто используемый в европейских странах. Автоматические выключатели, рассчитанные на этот диапазон, подходят для широкого спектра применений, от промышленных до коммерческих. 220-400 В — Диапазон, обычно используемый в жилых и коммерческих зданиях. Позволяет применять автоматические выключатели в условиях, требующих защиты при стандартных бытовых и офисных напряжениях. 0-220 В — Диапазон для низковольтных приложений, часто используемых в бытовых условиях. Автоматические выключатели в этом диапазоне защищают от перегрузок и коротких замыканий в низковольтных цепях. 220 В — Стандартное напряжение для бытовых и многих коммерческих приложений. Автоматические выключатели с таким номинальным напряжением обеспечивают надежную защиту для большинства бытовых приборов и офисного оборудования. 380 В — Напряжение, часто используемое в трёхфазных системах, особенно в промышленных условиях. Автоматические выключатели для этого напряжения обеспечивают защиту оборудования от перегрузок и коротких замыканий в условиях высокого энергопотребления. 20 В — Низкое напряжение, используемое в специализированных приложениях, таких как системы управления и сигнализации. Автоматические выключатели с таким номинальным напряжением защищают цепи, где требуется работа при низких напряжениях.

Тип элемента управления:

Рычажковый (перекидной рычаг)

Тип элемента управления определяет способ, которым пользователь взаимодействует с автоматическим выключателем для его включения или отключения. Правильный выбор типа элемента управления влияет на удобство эксплуатации, безопасность и надежность работы устройства. Рычажковый элемент управления представляет собой перекидной рычаг, который переключается вручную для включения или отключения автоматического выключателя. Этот тип элемента управления обеспечивает простоту и надежность в эксплуатации, подходит для ситуаций, где требуется быстрое и четкое переключение. Рекомендуется для использования в бытовых и промышленных условиях, где важна интуитивная понятность управления. Кнопка нажимная представляет собой механизм, при котором для управления автоматическим выключателем используется нажатие на кнопку. Этот тип элемента управления обеспечивает быстрое и удобное включение и отключение устройства. Рекомендуется для применения в системах, где требуется частое переключение, а также в условиях ограниченного пространства, где рычажковый механизм может быть неудобен. Ручка-переключатель поворотная позволяет управлять автоматическим выключателем путем поворота ручки в соответствующее положение. Этот тип элемента управления обеспечивает более точное и надежное переключение, подходит для применения в промышленных и коммерческих условиях, где требуется высокая надежность и долговечность механизма. Рукоятка поворотная удлинённая (широкий хват) предназначена для управления автоматическим выключателем путем поворота удлиненной рукоятки, обеспечивающей широкий хват. Этот тип элемента управления удобен для применения в условиях, где требуется повышенное усилие для переключения, а также в ситуациях, где необходимо обеспечить удобство для операторов с разной физической силой. Рукоятка поворотная короткая (узкий хват) предназначена для управления автоматическим выключателем путем поворота короткой рукоятки, обеспечивающей узкий хват. Этот тип элемента управления подходит для применения в условиях ограниченного пространства, где важна компактность устройства, а также в ситуациях, где требуется частое переключение с минимальными физическими усилиями.

Климатическое исполнение:

УХЛ3

Климатическое исполнение автоматических выключателей стационарных определяет их способность функционировать в различных климатических условиях, таких как температура, влажность и воздействие окружающей среды. Это свойство важно для обеспечения надежной и безопасной работы устройства в заданных условиях эксплуатации. УХЛ3: Автоматические выключатели с климатическим исполнением УХЛ3 предназначены для работы в умеренном и холодном климате. Они могут эксплуатироваться при температурах от -45°C до +40°C и относительной влажности до 80% при +15°C. Рекомендуются для использования в регионах с холодными зимами и умеренно влажным климатом. У3: Устройства с этим климатическим исполнением предназначены для работы в умеренном климате. Диапазон рабочих температур составляет от -40°C до +40°C при относительной влажности до 80% при +15°C. Такие выключатели подходят для большинства регионов с умеренными климатическими условиями. УХЛ4: Автоматические выключатели с исполнением УХЛ4 предназначены для работы в умеренном и холодном климате, но с менее жесткими требованиями по температуре и влажности по сравнению с УХЛ3. Диапазон рабочих температур от -10°C до +40°C при относительной влажности до 80% при +15°C. У2: Эти устройства рассчитаны на эксплуатацию в умеренном климате с более высокими требованиями по влажности. Диапазон рабочих температур от -40°C до +40°C при относительной влажности до 98% при +25°C. Рекомендуются для использования в условиях повышенной влажности. ОМ3: Автоматические выключатели с исполнением ОМ3 предназначены для работы в общеклиматических условиях с диапазоном температур от -25°C до +55°C и относительной влажностью до 100% при +25°C. Подходят для использования в различных климатических зонах с широким диапазоном температур и высокой влажностью. ОМ2: Устройства с этим исполнением рассчитаны на работу в общеклиматических условиях с диапазоном температур от -40°C до +55°C и относительной влажностью до 98% при +25°C. Рекомендуются для использования в экстремальных климатических условиях с низкими температурами и высокой влажностью. ОМ4: Автоматические выключатели с исполнением ОМ4 предназначены для работы в общеклиматических условиях с диапазоном температур от -10°C до +55°C и относительной влажностью до 100% при +25°C. Подходят для использования в условиях высокой влажности и умеренных температур. ХЛ3: Устройства с климатическим исполнением ХЛ3 предназначены для работы в холодном климате. Диапазон рабочих температур составляет от -60°C до +40°C при относительной влажности до 80% при +15°C. Рекомендуются для использования в арктических и субарктических регионах. Т3: Автоматические выключатели с исполнением Т3 предназначены для работы в тропическом климате. Диапазон рабочих температур от -10°C до +55°C при относительной влажности до 100% при +25°C. Подходят для использования в регионах с жарким и влажным климатом. УХЛ3.1: Эти устройства предназначены для работы в умеренном и холодном климате с диапазоном температур от -45°C до +40°C и относительной влажностью до 98% при +25°C. Обеспечивают надежную работу в условиях высокой влажности и низких температур.

Количество силовых полюсов:

Количество силовых полюсов указывает на число отдельных цепей, которые могут быть одновременно защищены и отключены автоматическим выключателем. Это свойство важно для правильного выбора устройства в зависимости от требований конкретной электрической системы. Автоматический выключатель с одним полюсом (1P) защищает одну фазу и используется в однофазных системах. Он подходит для простых бытовых или небольших коммерческих нагрузок. Рекомендуется использовать в цепях, где требуется защита только одной линии. Автоматический выключатель с двумя полюсами (2P) защищает две фазы или одну фазу и ноль. Он используется в однофазных системах с нейтралью и обеспечивает более надежную защиту по сравнению с однополюсным выключателем. Подходит для бытовых и коммерческих нагрузок средней мощности. Автоматический выключатель с тремя полюсами (3P) предназначен для защиты трехфазных систем. Он отключает все три фазы одновременно, что важно для сбалансированной работы трехфазного оборудования. Рекомендуется для промышленных и крупных коммерческих объектов. Автоматический выключатель с четырьмя полюсами (4P) защищает три фазы и нейтраль. Он обеспечивает полную защиту трехфазных систем с нейтралью, что особенно важно для систем с несимметричными нагрузками. Идеален для сложных промышленных систем. Автоматический выключатель с обозначением "3+N" имеет три силовых полюса и один нейтральный полюс. Он используется в трехфазных системах, где требуется защита нейтрали наряду с фазами. Это обеспечивает дополнительную безопасность и стабильность системы. Автоматический выключатель с обозначением "3P" аналогичен трехполюсному выключателю, защищающему три фазы. Он используется в трехфазных системах для одновременного отключения всех фаз, что важно для защиты оборудования. Автоматический выключатель с обозначением "1+N" имеет один силовой полюс и один нейтральный полюс. Он используется в однофазных системах, где требуется защита нейтрали наряду с фазой. Это обеспечивает дополнительную безопасность. Автоматический выключатель с 15 полюсами используется в специализированных или высокомощных промышленных системах, где требуется защита большого количества отдельных цепей. Применяется в сложных и масштабных электрических сетях.

Моторный привод встроенный:

Нет

Моторный привод встроенный - это механизм, интегрированный в автоматический выключатель, который обеспечивает дистанционное управление включением и выключением устройства. Наличие моторного привода позволяет автоматизировать процессы управления электроустановками, повышая удобство и безопасность эксплуатации. Отсутствие встроенного моторного привода означает, что автоматический выключатель не может быть дистанционно управляем. Это подходит для установок, где дистанционное управление не требуется или где управление осуществляется вручную. Рекомендуется для использования в системах с низкими требованиями к автоматизации и удаленному контролю. Наличие встроенного моторного привода позволяет автоматическому выключателю быть дистанционно управляемым. Это важно для систем, где требуется высокая степень автоматизации и возможность удаленного контроля, например, в промышленных установках или критически важных инфраструктурах. Рекомендуется для использования в системах с высокими требованиями к надежности и безопасности управления.

Моторный привод опционально:

Да

Свойство "Моторный привод опционально" указывает на возможность оснащения автоматического выключателя стационарного типа моторным приводом. Моторный привод позволяет дистанционно управлять включением и отключением автоматического выключателя, что может быть критически важно для систем, требующих автоматизации и удаленного контроля. Наличие этого свойства помогает определить, подходит ли конкретный выключатель для интеграции в автоматизированные системы управления и мониторинга. Значение "Нет" означает, что автоматический выключатель не может быть оснащен моторным приводом. Это ограничивает его использование в системах, где требуется дистанционное управление. Такой выключатель подойдет для простых систем, где управление осуществляется вручную и нет необходимости в автоматизации. Рекомендуется для использования в небольших объектах или в системах, где доступ к выключателю не представляет сложности. Значение "Да" указывает на возможность оснащения автоматического выключателя моторным приводом. Это позволяет интегрировать выключатель в автоматизированные системы управления, обеспечивая удаленное включение и отключение. Рекомендуется для использования в крупных промышленных объектах, энергосистемах или других сложных инфраструктурах, где требуется высокий уровень автоматизации и удаленного контроля. При выборе такого выключателя важно учитывать совместимость с существующими системами управления и требования по установке моторного привода.

Номин. продолжительный ток Iu:

80 А

Номинальный продолжительный ток (Iu) — это максимальный ток в амперах (А), который автоматический выключатель может проводить непрерывно в течение длительного времени без перегрева или повреждений. Это критический параметр для выбора автоматического выключателя, так как он должен соответствовать максимальному рабочему току в цепи, чтобы обеспечить надежную защиту оборудования и проводки. При выборе автоматического выключателя важно учитывать Iu, чтобы избежать ложных срабатываний или недостаточной защиты. Замена выключателя на устройство с неподходящим Iu может привести к перегреву и потенциальным аварийным ситуациям.

Тип дополнительного расцепителя:

Нет

Свойство "Тип дополнительного расцепителя" указывает на наличие и тип дополнительных механизмов, которые могут отключить автоматический выключатель при определенных условиях. Эти механизмы обеспечивают дополнительную защиту и функциональность, повышая безопасность и надежность работы электрической системы. Отсутствие дополнительного расцепителя означает, что автоматический выключатель выполняет только базовые функции защиты от перегрузки и короткого замыкания без дополнительных защитных механизмов. Это подходящий выбор для простых систем, где не требуется дополнительная защита. Независимый расцепитель позволяет отключить автоматический выключатель дистанционно, независимо от состояния основной цепи. Это полезно для удаленного управления и аварийного отключения. Рекомендуется для систем, где требуется возможность дистанционного управления и аварийного отключения. Расцепитель минимального напряжения отключает автоматический выключатель, если напряжение в цепи падает ниже определенного уровня. Это предотвращает повреждение оборудования при низком напряжении. Рекомендуется для систем, где стабильность напряжения критична для безопасности и работы оборудования. Комбинация независимого расцепителя и расцепителя нулевого напряжения обеспечивает как возможность дистанционного отключения, так и защиту при полном исчезновении напряжения. Это обеспечивает максимальную гибкость и безопасность в управлении системой. Расцепитель нулевого напряжения отключает автоматический выключатель при полном исчезновении напряжения в цепи. Это предотвращает автоматический повторный запуск оборудования при восстановлении питания, что может быть опасно. Рекомендуется для критических систем, где неконтролируемый запуск нежелателен. Комбинация независимого расцепителя и расцепителя минимального напряжения обеспечивает как возможность дистанционного отключения, так и защиту при падении напряжения ниже критического уровня. Это подходит для систем, где требуется как удаленное управление, так и защита от низкого напряжения. Расцепитель цепи управления отключает автоматический выключатель при нарушении цепи управления. Это обеспечивает дополнительный уровень защиты, предотвращая работу оборудования при неисправности в цепи управления. Рекомендуется для сложных систем с множеством управляющих цепей. Максимальный расцепитель тока в нулевом проводе отключает автоматический выключатель при превышении допустимого тока в нулевом проводе. Это защищает от перегрузки и возможного повреждения проводки. Рекомендуется для систем, где контроль тока в нулевом проводе критичен для безопасности.

Предельная отключающая способность:

35 кА

Предельная отключающая способность (кА) - это максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждения. Она является критическим параметром для обеспечения надежной защиты электрической сети от коротких замыканий. При выборе автоматического выключателя необходимо учитывать предельную отключающую способность, чтобы она соответствовала или превышала возможные токи короткого замыкания в конкретной установке. В случае замены автоматического выключателя важно выбирать устройства с аналогичной или большей предельной отключающей способностью для обеспечения безопасности и надежности системы.

Номинальная отключающая способность:

35 кА

Номинальная отключающая способность (кА) - это максимальный ток короткого замыкания, который автоматический выключатель способен безопасно отключить без повреждения. Этот параметр критически важен для обеспечения безопасности электрической системы, так как он определяет способность выключателя справляться с аварийными ситуациями. При выборе автоматического выключателя следует учитывать номинальную отключающую способность в соответствии с возможными уровнями короткого замыкания в сети. Замена выключателя на устройство с меньшей отключающей способностью может привести к его повреждению или отказу при коротком замыкании.

Тип подключения силовой электрич. цепи:

Винтовое соединение

Тип подключения силовой электрической цепи определяет способ соединения автоматического выключателя с питающей сетью. Выбор правильного типа подключения влияет на надежность и стабильность работы устройства, а также на удобство установки и обслуживания. Винтовое соединение предполагает использование винтов для закрепления проводников в клеммах автоматического выключателя. Этот тип подключения обеспечивает надежный контакт и простоту установки, однако требует периодической проверки и подтяжки винтов для предотвращения ослабления контактов. Рекомендуется для использования в бытовых и коммерческих сетях с умеренной нагрузкой. Болтовое соединение использует болты для крепления проводников, что обеспечивает высокую механическую прочность и надежность контакта. Этот тип подключения подходит для промышленных приложений и сетей с высокой нагрузкой, где требуется устойчивость к вибрациям и механическим воздействиям. Рекомендуется для установки в условиях, требующих высокой надежности и долговечности соединений. Подключение на шину позволяет интегрировать автоматический выключатель непосредственно в сборную шину, что обеспечивает компактность и упрощает монтаж. Этот тип подключения часто используется в распределительных щитах и шкафах, где необходимо экономить пространство и обеспечить быструю замену компонентов. Подходит для применения в коммерческих и промышленных установках. Соединение на отдельной части шасси предполагает монтаж автоматического выключателя на специальной монтажной пластине или шасси, что обеспечивает дополнительную механическую поддержку и защиту. Этот тип подключения используется в сложных электрических системах, где требуется высокая степень защиты и устойчивость к внешним воздействиям. Рекомендуется для установки в критически важных системах и в условиях повышенной вибрации и механических нагрузок.

Подходит для монтажа на DIN-рейку (Ω-типа):

Да

Свойство "Подходит для монтажа на DIN-рейку (Ω-типа)" указывает на возможность установки автоматического выключателя на стандартную DIN-рейку, что обеспечивает удобство монтажа, стандартизацию и совместимость с другими компонентами в электрических распределительных щитах. Значение "Нет" означает, что автоматический выключатель не предназначен для установки на DIN-рейку (Ω-типа). Такие устройства могут требовать альтернативных методов крепления, что может усложнять монтаж и обслуживание. Рекомендуется выбирать этот тип устройств только в тех случаях, когда использование DIN-рейки не предусмотрено в проекте или конструкции электрического щита. Значение "Да" означает, что автоматический выключатель предназначен для установки на DIN-рейку (Ω-типа). Это обеспечивает легкость и быстроту монтажа, возможность стандартизированной установки и упрощение обслуживания. Выбор автоматических выключателей с этим значением рекомендуется для большинства современных распределительных щитов, где используется DIN-рейка для крепления компонентов.

С расцепителем минимального напряжения:

Да

Свойство 'С расцепителем минимального напряжения' указывает на наличие или отсутствие в автоматическом выключателе устройства, которое отключает его при падении напряжения ниже заданного уровня. Наличие такого расцепителя обеспечивает дополнительную защиту оборудования от работы в условиях низкого напряжения, что может предотвратить повреждение оборудования и повысить общую безопасность электросистемы. Значение 'Нет' указывает на отсутствие расцепителя минимального напряжения в автоматическом выключателе. В этом случае устройство не будет отключаться при падении напряжения ниже определенного уровня. Это может быть приемлемым в системах, где стабильность напряжения гарантирована, или где оборудование способно работать при пониженном напряжении без риска повреждения. Однако, в условиях нестабильного напряжения рекомендуется использовать устройства с расцепителем минимального напряжения для повышения безопасности. Значение 'Да' указывает на наличие расцепителя минимального напряжения в автоматическом выключателе. Это устройство автоматически отключит выключатель при падении напряжения ниже установленного порога, обеспечивая дополнительную защиту оборудования от потенциальных повреждений, вызванных недостаточным напряжением. Рекомендуется использовать такие автоматические выключатели в системах, где возможны перепады напряжения, или где оборудование чувствительно к изменениям напряжения.

Диапазон установки расцепителя перегрузки:

10 А

Диапазон установки расцепителя перегрузки определяет пределы тока, при которых срабатывает автоматический выключатель для защиты электрической цепи от перегрузок. Указывается в амперах (А). Влияние на работу устройства: правильный выбор диапазона обеспечивает надежную защиту от перегрузок и предотвращает ложные срабатывания. Рекомендации по выбору: диапазон должен соответствовать номинальному току защищаемой цепи с учетом возможных кратковременных перегрузок. При замене автоматического выключателя следует убедиться, что диапазон установки расцепителя перегрузки нового устройства соответствует требованиям защищаемой цепи.

Номин. отключающая способность Icu при 400 В, 50 Гц:

35 кА

Номинальная отключающая способность (Icu) при 400 В, 50 Гц, измеряемая в килоамперах (кА), представляет собой максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить при напряжении 400 В и частоте 50 Гц. Это критический параметр, определяющий надежность и безопасность работы устройства в условиях короткого замыкания. Высокое значение Icu свидетельствует о способности выключателя справляться с более высокими токами короткого замыкания, что особенно важно в промышленных и коммерческих установках с высоким уровнем потребления энергии. При выборе автоматического выключателя следует учитывать номинальные параметры сети и возможные уровни короткого замыкания, чтобы обеспечить достаточную защиту и предотвратить повреждение оборудования. При замене выключателя необходимо убедиться, что его Icu соответствует или превышает требования конкретной установки.

Уставка срабатывания магнитного расцепителя Im:

10In А

Уставка срабатывания магнитного расцепителя Im — это значение тока в амперах (А), при достижении которого срабатывает магнитный расцепитель автоматического выключателя для защиты электрической цепи от коротких замыканий. Магнитный расцепитель обеспечивает мгновенное отключение цепи при резком увеличении тока, предотвращая повреждение оборудования и проводки. При выборе автоматического выключателя важно учитывать номинальный ток нагрузки и характер защищаемой цепи, чтобы правильно настроить уставку Im. Рекомендуется выбирать уставку с небольшим запасом, чтобы избежать ложных срабатываний при кратковременных пусковых токах, но при этом обеспечить надежную защиту при реальных коротких замыканиях.

Сертификаты

Сертификат EAC

PDF

Сертификат EAC

PDF

Сертификат EAC

PDF
