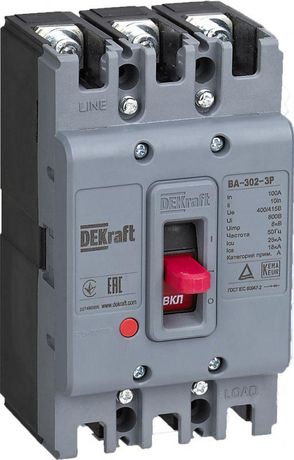

Выключатель автоматический для защиты двигателя 3п 80А 25кА ВА-302 DEKraft 22808DEK APC

Автоматический выключатель силовой для защиты двигателя 3-полюсный 80А 25кА ВА-302 - это надёжный коммутационный аппарат от DEKraft, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство подходит для постоянного монтажа в щитах управления и обеспечивает точную отсечку тока при аварийных ситуациях.

Назначение и область применения

Автоматический выключатель ВА-302 используется исключительно для защиты трёхфазных электродвигателей от перегрузок и коротких замыканий. Он применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устанавливается в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ) и шкафах управления. Подходит для работы в промышленных, транспортных и энергетических объектах.

Технические характеристики

• Номинальный ток: 80 А - максимальный рабочий ток, который выдерживается длительное время без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до 25 тысяч ампер;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 400 В (380–415 В);
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и задержанного срабатывания при перегрузке;
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний привод;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; пылевлагозащита отсутствует - требует установки внутри закрытого щита;
• Способ монтажа: встраиваемый - крепится болтами к панели, не имеет DIN-рейки;
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 50 мм2;
• Индикатор отключения и указатель расцепления - визуально показывают состояние аппарата (включен / отключен / сработал);
• Тип управления: рычаг - ручное управление осуществляется механическим переключателем.

Совместимость и монтаж

Автоматический выключатель ВА-302 предназначен для фиксированной встраиваемой установки. Монтаж выполняется болтовым креплением к металлической панели щита. Для подключения используйте однопроволочные медные жилы сечением 16–50 мм2. Нельзя использовать многожильные провода без наконечников. Обязательно соблюдайте момент затяжки винтов - указан в документации производителя. Моторный привод подключается отдельными кабелями к управляющему контуру - требуется наличие внешнего источника питания 24–220 В переменного или постоянного тока.

Безопасность и стандарты

Автоматический выключатель ВА-302 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами ПУЭ. Отключение при КЗ происходит за доли секунды, что предотвращает повреждение кабелей и оборудования. Индикация состояния снижает риск случайного включения при обслуживании.

Преимущества

• Двойной расцепитель - эффективно защищает двигатель как от долговременной перегрузки, так и от внезапного КЗ;
• Моторный привод - позволяет реализовать удалённое управление и автоматизацию;
• Чёткая визуальная индикация - легко определить причину отключения (ручное или аварийное);
• Прочная конструкция - корпус из термостойкого пластика и металлический механизм обеспечивают долгую службу даже в условиях вибраций;
• Совместимость с серией ВА-300М - можно заменить аналогичные модели без переделки щита.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не работает в цепях постоянного тока - только для переменного тока 400 В;
• Не рекомендован для частого ручного включения/отключения - высокая механическая нагрузка сокращает срок службы контактов;
• Требуется свободное пространство вокруг аппарата для теплоотвода - нельзя плотно устанавливать рядом с другими нагревающимися элементами;
• Не подходит для защиты сварочных аппаратов или импульсных нагрузок - возможны ложные срабатывания.

Примеры использования

• Защита асинхронного двигателя 55 кВт на конвейере в пищевой промышленности;
• Вводной аппарат в шкафу управления насосной станцией;
• Распределительный автомат в ГРЩ производственного цеха;
• Компонент системы автоматического запуска вентилятора в HVAC-системе с дистанционным управлением.

Практические советы

• Выбирая ВА-302, проверьте соответствие номинального тока двигателя - он должен быть близок к 80 А, но не превышать его более чем на 10%;
• При использовании моторного привода убедитесь, что источник управления совпадает по напряжению и мощности с требованиями привода;
• Перед первым включением проверьте целостность всех винтовых соединений - слабый контакт вызывает перегрев;
• При замене старого автомата - сохраните схему подключения, особенно если есть сигнализация расцепления;
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока на землю.
