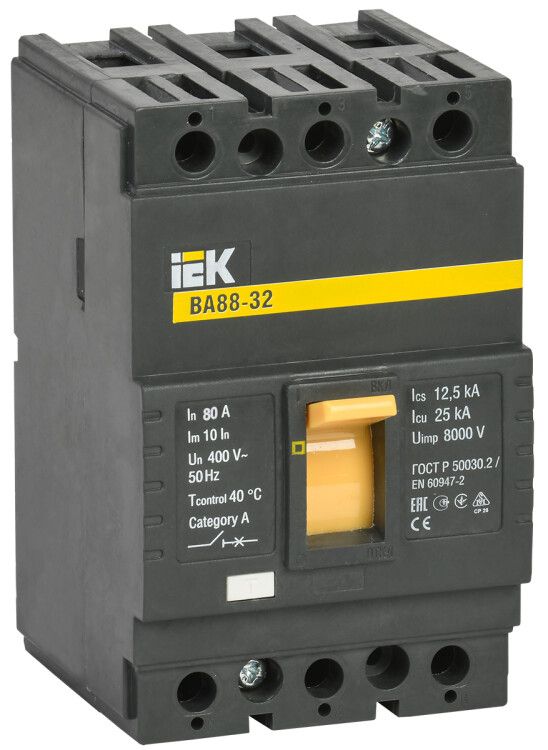

Автоматический выключатель ВА88-32 3Р 80А 25кА - SVA10-3-0080 IEK

Автоматический выключатель ВА88-32 3Р 80А 25кА от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство встроено в литой корпус, монтируется на DIN-рейку и подходит для промышленных объектов с переменным током до 400 В. Артикул sva10-3-0080 соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 80А 25кА защищает трёхфазные сети от аварийных ситуаций: перегрева из-за длительной перегрузки, внезапных КЗ и падения напряжения ниже допустимого уровня. Также он позволяет вручную включать и отключать нагрузку - например, при обслуживании оборудования. Применяется в распределительных щитах промышленных предприятий, на производственных линиях, в насосных станциях, у станков с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепителя: 10In - сработает при токе в 10 раз выше номинала (800 А), что исключает ложные срабатывания при пуске двигателей.
• Диапазон установки расцепителя перегрузки: 800 А - указывает на предельную величину тока, при котором возможна регулировка теплового расцепителя; фактическая уставка - 80 А.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• С расцепителем минимального напряжения: да - автомат отключится, если напряжение упадёт ниже порогового значения (например, при обрыве одной фазы).
• Способ подключения: винтовые зажимы - надёжное соединение с жилами сечением до 50 мм2 (по рекомендациям производителя).
• Привод: ручной рычажковый - управление осуществляется вручную через внешний переключатель.
• Монтаж: на DIN-рейку типа 35 мм - совместим со стандартными направляющими в щитах.

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 80А 25кА устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение силовых проводов выполняется через винтовые клеммы - необходимо затягивать их моментом, соответствующим техническим требованиям (не переусердствовать!). Для обеспечения долговечности используйте жилы сечением 16–50 мм2. Монтажная плата не требуется - устройство встраивается в щит. Опционально можно подключить моторный привод для удалённого управления, но он не входит в базовую комплектацию.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 (аналог IEC 60947-2) и изготовлен по ТУ 3422-001-18461115-2009. Сертифицирован для использования в промышленных электроустановках. Наличие расцепителя минимального напряжения повышает безопасность при сбоях в питании. IP20 не обеспечивает защиту от воды - запрещена установка во влажных или открытых местах.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных систем с большими токами КЗ.
• Уставка магнитного расцепителя 10In - минимизирует ложные отключения при пуске электродвигателей.
• Наличие расцепителя минимального напряжения - предотвращает самозапуск оборудования после восстановления питания.
• Компактный литой корпус - прочный, устойчив к механическим воздействиям, легко монтируется.
• Сертифицированная продукция серии KARAT - проверенная надёжность, подтверждённая наградой на выставке «Электро-2007».

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для постоянного тока (DC) - только для переменного тока AC.
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.
• Не регулируется ток срабатывания теплового расцепителя - уставка фиксирована на 80 А, нельзя изменить её в диапазоне 10–100 А.
• Требуется наличие свободного места в щите - габариты устройства больше, чем у современных аналогов.

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями мощностью до 30 кВт каждый.
• Щитовая на насосной станции - отключение при падении напряжения предотвращает сухой ход насосов.
• Распределительный щит на заводе с конвейерной линией - сочетание 10In и 80 А исключает сбои при старте агрегатов.
• Объекты с нестабильным питанием - функция минимального напряжения защищает оборудование от некорректного запуска.

Практические советы

• Проверьте сечение кабеля перед подключением - для 80 А лучше использовать медные жилы 25–50 мм2.
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание теплового расцепителя.
• При использовании моторного привода - убедитесь, что он совместим с моделью ВА88-32 и правильно подключен к управляющей цепи.
• При замене - выбирайте тот же артикул sva10-3-0080: другие модели даже схожих параметров могут отличаться по габаритам и контактному давлению.
• Регулярно осматривайте клеммы - окисление или слабая затяжка ведут к перегреву и выходу из строя.
