Аварийный + доп. контакт к ВА-99М 100 EKF Basic | mccb99m-a-008

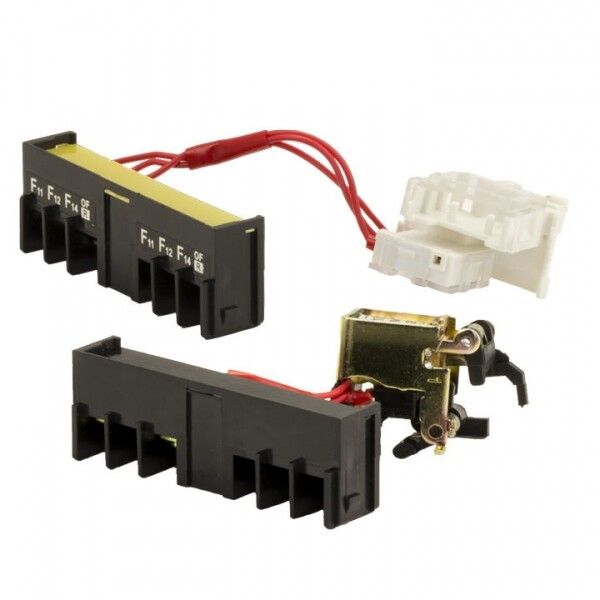

Контакт аварийный и дополнительный к выключателю автоматическому ВА-99М 100 от EKF предназначен для передачи сигналов состояния автомата в систему управления или сигнализации. Этот вспомогательный контакт совместим с автоматическими выключателями серии PROxima и устанавливается на боковой поверхности устройства без необходимости замены основного модуля.

Назначение и область применения

Контакт аварийный и дополнительный к выключателю автоматическому ВА-99М 100 используется для удалённой фиксации состояния автомата - включено/выключено, сработал/не сработал. Он позволяет передавать информацию в системы контроля, автоматизации или сигнализации, например, при отказе оборудования или при ручном отключении. Подходит для установки в щитах управления промышленного оборудования, конвейеров, насосных станций, HVAC-систем.

Технические характеристики

• Тип: вспомогательный контакт (два НЗ и два НО - полностью независимые пары)
• Номинальный рабочий ток: 2 А - предназначена для слаботочных цепей управления, не для коммутации силовых нагрузок
• Подключение: втычное - контакты вводятся в специальные гнёзда на боковой стенке автомата ВА-99М
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде или на улице
• Способ монтажа: монтаж сбоку - устанавливается в гнездо на корпусе выключателя после снятия крышки
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность внутри помещений
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт аварийный и дополнительный к выключателю автоматическому ВА-99М 100 совместим только с автоматическими выключателями серии EKF PROxima модели ВА-99М. Не подходит для других серий или брендов. Для установки:

1. Открутите винты крепления верхней крышки автомата.
2. Вставьте контакт в соответствующее гнездо на боковой стороне корпуса - он фиксируется механически, без инструментов.
3. Проложите провода через боковые пазы корпуса, не перегибая их.
4. Зафиксируйте клеммную колодку в пазу, предварительно выдвинув фальш-накладки.
5. Соберите крышку в обратном порядке.

Не используйте усилие при введении контакта - возможна деформация штекеров. После монтажа проверьте целостность контактов тестером.

Безопасность и стандарты

Контакт аварийный и дополнительный к выключателю автоматическому ВА-99М 100 соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует надёжность и безопасность при работе в электроустановках до 1000 В переменного тока. Применение в цепях выше 2 А запрещено - риск оплавления изоляции и возгорания.

Преимущества

• Полностью совместим с выключателями EKF PROxima - не требует адаптеров или доработок
• Четыре независимых контакта позволяют одновременно контролировать состояние включения и отключения
• Втычное соединение исключает необходимость пайки или болтовых соединений
• Работает в широком диапазоне температур - подходит для холодных и жарких производственных помещений

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не обеспечивает защиту от воды, пыли и агрессивной среды
• Не предназначен для коммутации силовых цепей - максимальный ток 2 А, только для сигналов управления
• Совместим только с выключателями ВА-99М; не подходит для ВА-99, ВА-99N или аналогичных изделий других производителей
• Не рекомендован для частой ручной перестановки - многократный демонтаж снижает срок службы контактов

Примеры использования

• Сигнализация срабатывания автомата на пульте управления цеха
• Автоматическое отключение конвейера при отключении питания
• Передача сигнала “авария” в SCADA-систему при срабатывании теплового расцепителя
• Индикация положения автомата на панели оператора - зелёный свет “вкл”, красный - “выкл”

Практические советы

• При заказе убедитесь, что выбран именно контакт для ВА-99М - другие модели имеют другую форму гнезда
• Проверяйте наличие свободного места на боковой стенке автомата - некоторые модели уже заняты другими аксессуарами
• Используйте провода сечением не более 1,5 мм2 - большие сечения не поместятся в клеммы
• После монтажа протестируйте каждый контакт: замкните и разомкните автомат, проверьте изменение состояния на входе PLC или реле
• Не устанавливайте контакт, если корпус автомата имеет трещины или следы перегрева - это указывает на внутреннюю неисправность
