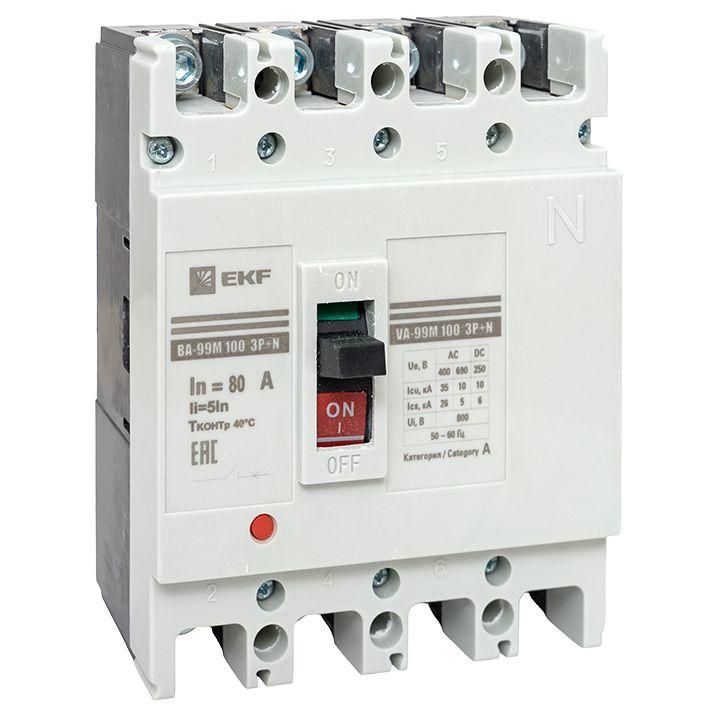

Выключатель автоматический ВА-99М 100/80А 4P 5In 35кА EKF PROxima | mccb99-4P5In100-80m

Автоматический выключатель ВА-99М 100/80А 4P 5In 35кА от EKF - надёжное коммутационное устройство для защиты четырёхполюсных электрических цепей с номинальным током до 80 А. Выполнен в компактном моноблоке с болтовым подключением, подходит для установки на монтажную плату в щитах промышленного оборудования. Артикул mccb99-4p5in100-80m относится к серии PROxima.

Назначение и область применения

Выключатель ВА-99М 100/80А 4P 5In 35кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах, на участках с высокими токами короткого замыкания - например, у входа в оборудование, на линиях питания двигателей, конвейеров, насосов и других трёхфазных потребителей. Подходит для систем с напряжением 400–690 В переменного тока.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 4 - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 35 кА - способен безопасно отключить цепь при токе короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапного КЗ.
• Настройка защиты от перегрузки: жёстко задана на 80 А - не регулируется.
• Уставка срабатывания при КЗ: 400 А - магнитный расцепитель сработает при токе, превышающем 400 А, без выдержки времени.
• Номинальное напряжение: 400…690 В - работает в сетях среднего класса напряжения, включая 400 В и 660 В.
• Степень защиты IP30 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды.
• Подключение: болтовое - провода крепятся винтами к клеммам, требует точного момента затяжки.
• Привод: ручной + моторный (опционально) - можно управлять вручную или удалённо через внешний привод.
• Дополнительные расцепители: независимый и минимального напряжения - позволяют отключать выключатель по сигналу снаружи или при снижении напряжения ниже порога.
• Указатель расцепления: есть - видно, что выключатель сработал, даже если он остаётся в положении «вкл».
• Конструкция: моноблок в герметичном корпусе - все детали собраны внутри, ремонт невозможен.

Совместимость и монтаж

Выключатель ВА-99М 100/80А 4P 5In 35кА монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для установки требуется свободное место под габариты устройства и возможность крепления винтами. Болтовые зажимы рассчитаны на медные провода сечением до 50 мм2. Убедитесь, что шины и кабели соответствуют требованиям по моменту затяжки - перетягивание повредит контакт, недотягивание вызовет нагрев. Моторный привод устанавливается дополнительно и требует согласования с контроллером.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего термостойкого материала - не распространяет горение. Наличие указателя расцепления позволяет оператору быстро диагностировать причину отключения. IP30 обеспечивает базовую защиту в помещениях, но не допускает использование во влажных, пыльных или наружных условиях.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов.
• Жёсткая настройка - исключает случайную изменение порога защиты, повышает надёжность.
• Наличие двух типов дополнительных расцепителей - удобно для автоматизации и дистанционного управления.
• Указатель расцепления - ускоряет поиск причины аварии без вскрытия корпуса.
• Моноблочная конструкция - минимизирует риск попадания сторонних предметов внутрь.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы.
• IP30 - нельзя использовать в местах с повышенной запылённостью, влажностью или на улице.
• Нет вспомогательных контактов - невозможно передать сигнал состояния в систему контроля без дополнительных решений.
• Фиксированная уставка по перегрузке - нельзя адаптировать под нагрузку менее 80 А.
• Моторный привод - не встроен, требует отдельной покупки и настройки.

Примеры использования

• Защита главного ввода в промышленный цех с трёхфазными двигателями 30–45 кВт.
• Отключение линий питания конвейерной системы при КЗ или потере напряжения.
• Комбинированный щит с управлением по сигналу от PLC через независимый расцепитель.
• Щиты на заводах с напряжением 660 В, где необходима четвертая полюсная защита нулевого провода.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - указано в документации EKF.
• Если нужна дистанционная командная отсечка - заказывайте моторный привод сразу, чтобы избежать доработки после сборки.
• При использовании расцепителя минимального напряжения - убедитесь, что источник сигнала имеет достаточную мощность и совместим с напряжением 24–230 В.
• Не используйте выключатель ВА-99М 100/80А 4P 5In 35кА в бытовых щитах - он слишком мощный и дорогой для таких задач.
• Проверяйте указатель расцепления ежемесячно - если он не возвращается в исходное положение, возможно, механизм изношен.
