Аварийный контакт к ВА-99М 100 EKF Basic | mccb99m-a-002

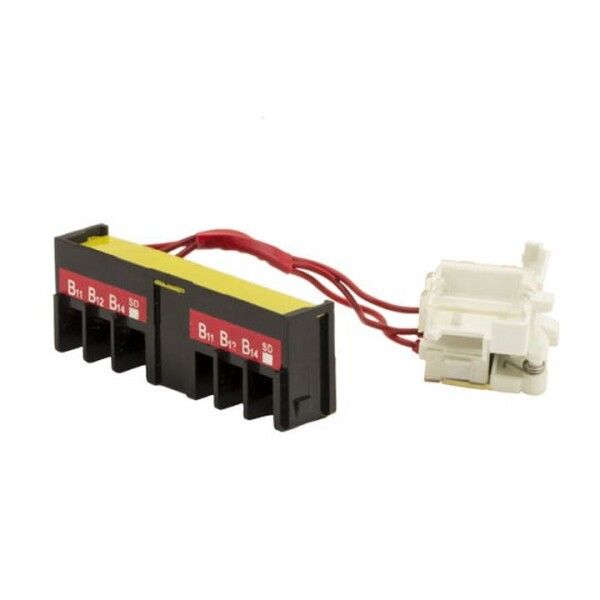

Контакт аварийный к выключателю автоматическому ВА-99М 100 - это вспомогательный элемент для модульной системы автоматических выключателей EKF PROxima, обеспечивающий сигнализацию состояния отключения. Устанавливается на выключатель ВА-99М 100 для передачи информации о срабатывании аппарата в систему управления или контроля.

Назначение и область применения

Контакт аварийный к выключателю автоматическому ВА-99М 100 предназначен для передачи сигнала о срабатывании автомата - например, при КЗ или перегрузке. Он работает как вспомогательный контакт, не влияя на коммутационную способность самого выключателя. Применяется в цепях управления, сигнализации, автоматизации: в панелях управления, на конвейерах, насосных станциях, вентиляционных установках, где важно знать момент отключения питания.

Технические характеристики

• Рабочее напряжение: 220 В - подходит для стандартных сетей переменного тока 220–240 В
• Номинальный ток: 2 А - рассчитан на управление слаботочными цепями (реле, индикаторы, PLC-входы)
• Количество контактов: 2 шт. - один нормально замкнутый (НО), один нормально разомкнутый (НА)
• Тип подключения: круглый проводник или медная полоса - позволяет использовать гибкий многожильный провод или жесткую шину до 2 мм2
• Степень защиты: IP20 - защищен от доступа пальцами, но не от пыли и влаги; требует установки внутри электрошкафа
• Способ монтажа: монтаж сбоку - устанавливается в специальное гнездо на боковой стенке выключателя ВА-99М 100
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40C до +40C и повышенной влажности в помещениях с контролируемым микроклиматом
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт аварийный к выключателю автоматическому ВА-99М 100 совместим только с автоматами серии EKF PROxima модели ВА-99М 100. Не подходит для других серий или брендов. Монтаж выполняется после демонтажа верхней крышки выключателя: контакт вставляется в предусмотренное гнездо на боковой поверхности корпуса, затем фиксируется механически. Подключение проводов осуществляется к клеммам контакта через зажимы для провода или медной полосы. После установки провода аккуратно укладываются в боковые пазы корпуса, и фальш-накладки возвращаются на место. Сборка завершается установкой крышки и затяжкой винтов.

Безопасность и стандарты

Контакт аварийный к выключателю автоматическому ВА-99М 100 соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует надежность изоляции, механическую прочность и соответствие параметрам коммутации. IP20 обеспечивает базовую безопасность при работе в закрытых щитах, но не защищает от внешних воздействий - поэтому запрещено использование вне электрооборудования или в условиях высокой влажности, пыли, агрессивной среды.

Преимущества

• Простая установка - не требует доработки корпуса выключателя
• Чёткая механическая связь с основным механизмом - контакт срабатывает точно при отключении автомата
• Поддержка двух типов подключения - удобно для различных схем сборки
• Совместимость со всей серией EKF PROxima - можно собирать унифицированные решения

Ограничения применения

• Не применяется в цепях выше 2 А - превышение тока вызовет оплавление контактов
• Не предназначена для работы во влажных, пыльных или открытых помещениях - IP20 недостаточно для таких условий
• Не используется как самостоятельный аппарат - только как дополнение к выключателю ВА-99М 100
• Несовместим с другими сериями автоматов - даже аналогичными по форме, но другого производителя

Примеры использования

• Сигнализация отключения на панели управления станка - горит лампа «Автомат отключен»
• Передача сигнала в PLC для остановки конвейера при срабатывании защиты
• Интеграция в систему учёта времени простоя оборудования
• Контроль работоспособности цепи освещения в производственных помещениях

Практические советы

• Проверьте наличие свободного места в корпусе выключателя - некоторые модели уже заняты другими аксессуарами
• Используйте провода сечением не более 2 мм2 - большие провода не войдут в клеммы
• После монтажа проверьте работу контакта тестером - убедитесь, что НО и НА меняют состояние при ручном отключении автомата
• Не используйте этот контакт для управления мощными нагрузками - он не предназначен для коммутации силовых цепей
• При групповой установке нескольких контактов - планируйте маршруты проводов заранее, чтобы избежать перегрева и перегиба
