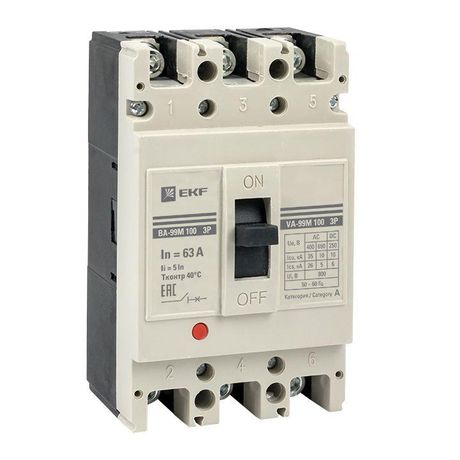

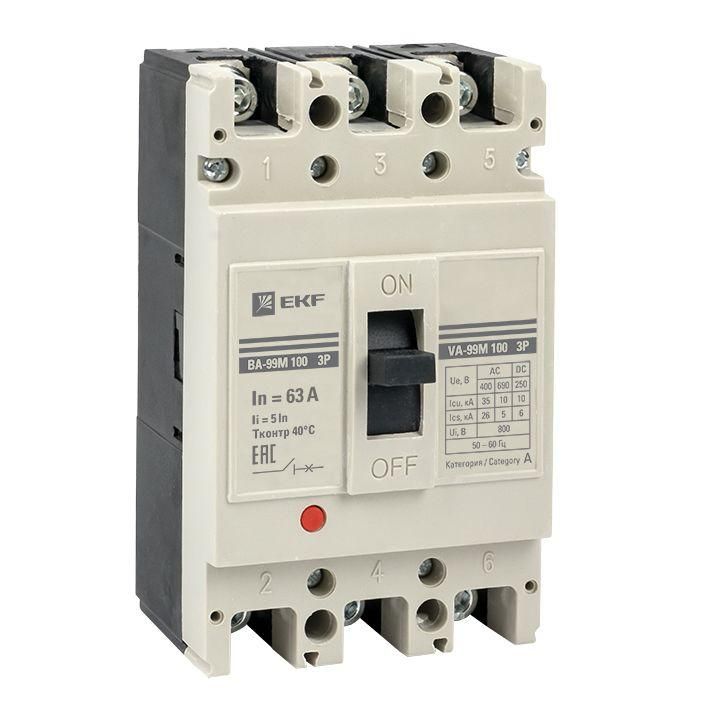

Выключатель автоматический ВА-99М 100/50А 4P 5In 35кА EKF PROxima | mccb99-4P5In100-50m

Автоматический выключатель ВА-99М 100/50А 4P 5In 35кА от EKF - надёжное коммутационное устройство для защиты четырёхпроводных сетей до 690 В. Выполнен в компактном моноблоке с возможностью установки на монтажную плату, подходит для промышленных объектов, где требуется высокая отключающая способность и точная настройка защиты. Артикул mccb99-4p5in100-50m соответствует серии PROxima.

Назначение и область применения

Выключатель ВА-99М 100/50А 4P 5In 35кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции. Подходит для сетей с напряжением 400–690 В переменного тока, особенно там, где требуется высокая устойчивость к импульсным токам. Четыре полюса позволяют отключать все проводники одновременно, включая ноль, что важно для безопасной работы трёхфазных нагрузок.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 4 - защищает три фазы и нулевой проводник.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях среднего и высокого напряжения.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Настройка защиты от перегрузки: жёстко задана на 50 А - не регулируется.
• Защита от КЗ: срабатывает при токе 250 А - кратность срабатывания 5In (5 × 50 А).
• Степень защиты IP30: предохраняет от доступа инструментов и крупных предметов, но не от пыли и воды - требует установки внутри щита.
• Подключение: болтовое - для надёжного соединения с медными шинами или кабелями.
• Привод: ручной рычажковый - управление через внешнюю рукоятку; есть возможность установить моторный привод для удалённого управления.
• Индикация: указатель расцепления показывает причину отключения - перегрузка или КЗ.
• Дополнительный расцепитель: независимый - позволяет отключить выключатель дистанционно по сигналу от внешней системы.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию состояния без модификации.

Совместимость и монтаж

Выключатель ВА-99М 100/50А 4P 5In 35кА монтируется на DIN-рейку или прямо на монтажную плату. Для установки на плату необходимо обеспечить отверстия под крепёж и свободный доступ к болтовым зажимам. Размеры устройства рассчитаны под стандартные щитовые решения серии PROxima. Моторный привод совместим с этим типом - можно заказать отдельно. Болтовые зажимы предназначены для проводов сечением до 50 мм2. Убедитесь, что посадочное место на плате соответствует габаритам корпуса - не допускается деформация при затяжке.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего термостойкого материала, исключающего распространение пламени. Наличие указателя расцепления и тест-кнопки повышает безопасность обслуживания. IP30 не обеспечивает защиту от пыли и брызг - использование вне электрошкафа запрещено.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных потребителей.
• Жёсткая настройка защиты - снижает риск некорректной регулировки.
• Наличие независимого расцепителя - удобно для интеграции в АСУ ТП.
• Моторный привод в комплекте - позволяет реализовать дистанционное управление без доработок.
• Чёткий визуальный индикатор расцепления - ускоряет диагностику аварийных ситуаций.
• Моноблочная конструкция - минимум сборочных операций при монтаже.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - IP30 недостаточно.
• Отсутствие вспомогательных контактов - невозможно получить сигнал “включен” / “выключен” без установки внешних реле.
• Фиксированная настройка защиты от перегрузки - нельзя адаптировать под другие токи, даже если нагрузка меняется.
• Требуется достаточное пространство вокруг для теплоотвода - не рекомендуется плотная упаковка в щите.
• Не предназначен для частых включений/отключений - не является аппаратом управления, только защиты.

Примеры использования

• Щит питания трёхфазного станка с ЧПУ - отключение при КЗ в двигателе.
• Распределительный щит конвейерной линии - защита всех четырёх проводников.
• Система принудительной вентиляции в цеху - отключение при перегреве кабеля.
• Энергоустановка с дистанционным управлением - работа с моторным приводом и независимым расцепителем.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - перетяжка повредит контакт, слабая затяжка вызовет нагрев.
• Если нужна сигнализация состояния - используйте внешнее реле, так как встроенных контактов нет.
• Тест-кнопка проверяет работоспособность механизма - её следует использовать ежемесячно в рамках планового обслуживания.
• При использовании моторного привода убедитесь, что источник питания совпадает с номиналом устройства (обычно 24 В постоянного тока).
• Не устанавливайте рядом с источниками тепла - температура окружающей среды влияет на работу теплового расцепителя.
• Для замены - отключите питание, снимите крышку, открутите провода. Замена занимает менее 15 минут при наличии запасного аппарата.
