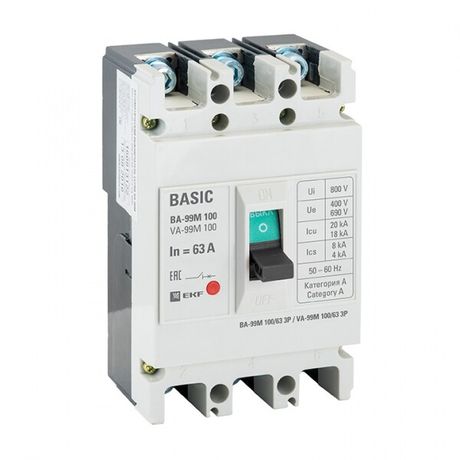

Выключатель автоматический ВА-99М 100/63А 3P 35кА с электромагнитным расцепителем EKF PROxima | mccb99-100-63m-ma

Автоматический выключатель ВА-99М 100/63А 3P 35кА с электромагнитным расцепителем от EKF - это компактное коммутационное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Выключатель ВА-99М предназначен для установки на монтажную плату и применяется в распределительных щитах промышленного оборудования. Артикул mccb99-100-63m-ma соответствует серии PROxima.

Назначение и область применения

Выключатель ВА-99М защищает электрооборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Устройство используется в промышленных системах: на станках, конвейерах, насосных группах, вентиляционных установках и других объектах с высокими требованиями к надёжности. Подходит для монтажа в силовых щитах с жёстким креплением на плату. Применяется там, где требуется точная настройка порогов срабатывания и возможность удалённого управления через моторный привод.

Технические характеристики

• Количество полюсов: 3 - защита трёхфазной сети
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальная отключающая способность: 35 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от внезапных КЗ
• Настройка защиты от перегрузки: фиксированная - 63 А, не регулируется
• Настройка защиты от КЗ: 630 А - магнитный расцепитель срабатывает при токе в 10×номинала
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока до 690 В
• Степень защиты IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Подключение: болтовое - клеммы для присоединения кабелей сечением до 25 мм2
• Индикатор отключения: да - видимое положение рычага показывает состояние устройства
• Указатель расцепления: да - цветной флажок сигнализирует причину отключения (перегрузка или КЗ)
• Моторный привод: да - позволяет дистанционно включать/выключать устройство
• Способ монтажа: на монтажную плату - крепится винтами к металлической или композитной плате
• Конструкция: моноблок в герметичном корпусе - все детали собраны внутри, доступ к контактам возможен только после демонтажа

Совместимость и монтаж

Выключатель ВА-99М устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо:

• Обеспечить отверстия под крепёжные отверстия на корпусе (расстояние между отверстиями - согласно чертежу производителя)
• Использовать болты M5 с моментом затяжки 1,8–2,2 Нм
• Не допускать бокового усилия на корпус во время подключения кабелей
• Подключать кабели сечением до 25 мм2 - более толстые требуют переходника
• Моторный привод подключается к внешнему управлению через клеммы на боковой стенке - используйте провода сечением 0,5–1,5 мм2

При монтаже соблюдайте свободное пространство вокруг устройства - минимум 50 мм спереди и по бокам для теплоотвода и обслуживания.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Индикация состояния и указатель расцепления обеспечивают безопасность при обслуживании. Максимальная отключающая способность 35 кА гарантирует работу даже при серьёзных авариях. Устройство не предназначено для частых операций включения/отключения - рекомендовано не более 1000 циклов в год.

Преимущества

• Фиксированный ток срабатывания 63 А - не требует настройки, снижает риск ошибок при монтаже
• Моторный привод - позволяет управлять выключателем дистанционно, удобно для автоматизированных систем
• Чёткая индикация - легко определить причину отключения без тестирования
• Моноблочная конструкция - повышенная надёжность, меньше точек отказа
• Совместимость с сериями PROxima - унифицированные габариты и крепление с другими аппаратами EKF

Ограничения применения

• Не подходит для установки в открытых помещениях - степень защиты IP30 не обеспечивает защиту от пыли и влаги
• Нельзя использовать в цепях постоянного тока - рассчитан только на переменный ток 50/60 Гц
• Не имеет встроенных контактов - нельзя применять как переключатель или разъединитель
• Не регулируемый ток перегрузки - нельзя адаптировать под нагрузку ниже 63 А
• Требуется специальный монтажный щит с жёсткой платой - не совместим с DIN-рейкой

Примеры использования

• Защита двигателя 45 кВт в промышленном конвейере
• Коммутирующее устройство в распределительном щите станка ЧПУ
• Центральное отключение питания группы насосов в системе водоснабжения
• Управляемый выключатель в автоматической линии с PLC - через сигнал от контроллера к моторному приводу

Практические советы

• Перед первым запуском проверьте механическое перемещение рычага - он должен двигаться плавно, без заеданий
• При использовании моторного привода убедитесь, что питание 24 В постоянного тока стабильно - скачки вызывают сбои в работе
• Не открывайте крышку при включенном устройстве - даже при отключении ток может сохраняться в конденсаторах
• Проверяйте температуру корпуса при длительной нагрузке - если выше 50 C, увеличьте вентиляцию
• При замене - всегда отключайте питание и проверяйте отсутствие напряжения мультиметром
• Запасные части (крышка, флажок, моторный привод) можно заказывать по артикулу mccb99-100-63m-ma - они совместимы с другими модификациями ВА-99М
