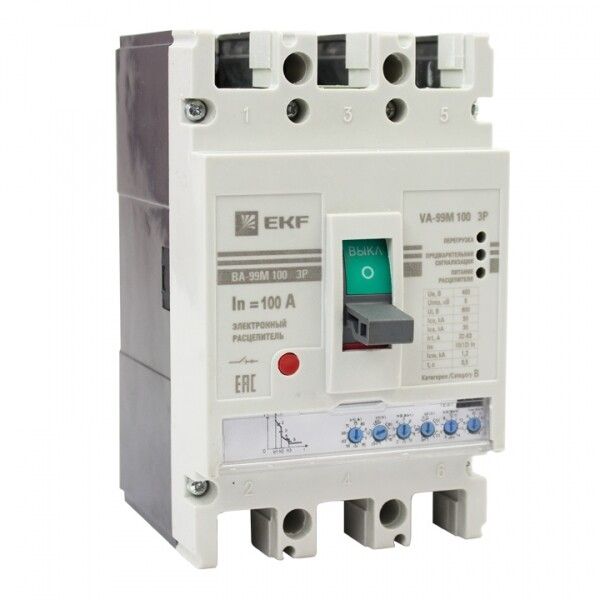

Выключатель автоматический ВА-99М 100/63А 3P 50кА с электронным расцепителем PROxima | mccb99-100-63me EKF

Автоматический выключатель ВА-99М - трёхполюсное коммутационное устройство с электронным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF, артикул mccb99-100-63me, обеспечивает надёжную работу в промышленных сетях с напряжением до 690 В. Устройство монтируется на плату и подходит для автоматизации технологических линий.

Назначение и область применения

Автоматический выключатель ВА-99М защищает силовые цепи переменного тока от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах вентиляции и освещения. Применяется там, где требуется точная настройка порогов отключения и высокая надёжность работы.

Технические характеристики

• Номинальный ток: 63 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить аварийный ток большой величины
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях промышленного типа
• Тип расцепителя: электронный - позволяет точно задавать времятоковые характеристики отключения
• Диапазон регулировки тока короткого замыкания: 126–1008 А - можно настроить чувствительность к КЗ в широких пределах
• Количество полюсов: 3 - защищает все три фазы одновременно
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли
• Способ монтажа: на монтажную плату - устанавливается в специальные гнёзда на печатной плате
• Вид привода: ручной - управление осуществляется рычагом; есть возможность установки моторного привода для удалённого управления
• Подключение силовой цепи: болтовое - требует затяжки кабелей гаечными ключами
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)
• Блок защиты: да - встроенная система предотвращает случайное включение при наличии повреждений
• Индикатор отключения: возможно подключение внешнего - для сигнализации состояния в системах автоматики

Совместимость и монтаж

Автоматический выключатель ВА-99М рассчитан на установку на монтажную плату. Для правильного монтажа необходимо использовать соответствующие крепёжные отверстия и соблюдать рекомендованное усилие затяжки болтов (не более 2,5 Нм). Монтаж допускается только в сухих помещениях с температурой от -25C до +60C. Отсутствие вспомогательных контактов требует отдельного решения для передачи сигналов в систему управления - используйте внешние реле или модули расширения. Моторный привод устанавливается дополнительно и совместим с этим типом устройства.

Безопасность и стандарты

Автоматический выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция выполнена из самозатухающего материала, что исключает распространение пламени при возгорании. Электронный расцепитель обеспечивает селективное отключение, снижая риск массового отключения всей сети. Наличие блока защиты препятствует включению при неисправностях, повышая безопасность обслуживания.

Преимущества

• Электронный расцепитель позволяет настраивать время и ток отключения с высокой точностью - лучше, чем тепловые аналоги
• Широкий диапазон регулировки тока КЗ (до 16× номинала) - подходит для сложных нагрузок с большими пусковыми токами
• Визуальный индикатор причины отключения ускоряет диагностику отказов
• Можно установить моторный привод - удобно для дистанционного управления в автоматизированных системах
• Компактный моноблочная конструкция экономит место в шкафах

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 не защищает от пыли и влаги
• Требуется монтаж на плату - нельзя установить на DIN-рейку
• Отсутствуют вспомогательные контакты - для передачи сигнала в PLC нужны внешние компоненты
• Не подходит для бытовых сетей 220 В - минимальное рабочее напряжение 400 В
• Не имеет встроенной защиты от импульсных перенапряжений - требуется дополнительная защита при работе рядом с частотниками

Примеры использования

• Защита двигателя 45 кВт на конвейере с частотным преобразователем - электронный расцепитель учитывает пусковые токи
• Распределительный щит на заводе с напряжением 660 В - три полюса обеспечивают балансированную защиту всех фаз
• Система водоснабжения с насосами - моторный привод позволяет дистанционно отключать оборудование при аварии
• Щитовая автоматики в пищевой промышленности - индикация причины отключения помогает оперативно восстановить производство

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителя - они могут отличаться от заводских
• При использовании моторного привода убедитесь, что он совместим с моделью ВА-99М и правильно подключен к контроллеру
• Для подключения кабелей используйте жилы с подходящим сечением - не менее 16 мм2 для 63 А
• Регулярно проверяйте состояние болтовых соединений - ослабление вызывает нагрев и выход из строя
• Часто используется в составе комплексных решений PROxima - совместим с другими изделиями этой серии для унифицированного проектирования
