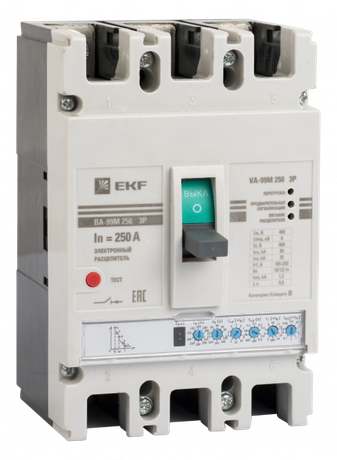

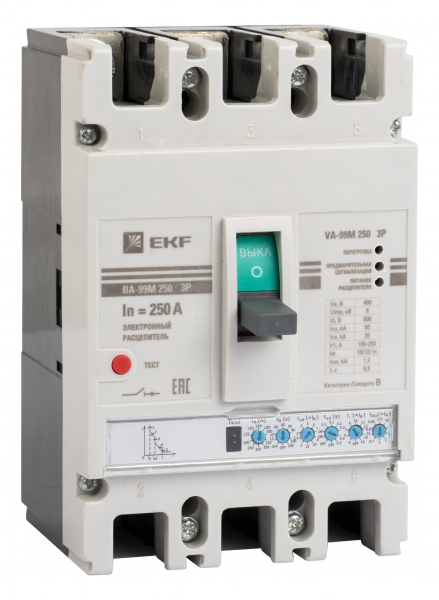

Выключатель автоматический ВА-99М 250/250А 3P 50кА с электронным расцепителем PROxima | mccb99-250-250me EKF

Автоматический выключатель ВА-99М - это трёхполюсное коммутационное устройство с электронным расцепителем, предназначенное для защиты силовых цепей от перегрузок и коротких замыканий. Выполнен в компактном моноблоке, обеспечивает надёжную работу в промышленных сетях до 690 В. Бренд EKF, артикул mccb99-250-250me, соответствует требованиям к защите оборудования в условиях высоких токов аварийного режима.

Назначение и область применения

Автоматический выключатель ВА-99М используется для защиты электрических цепей переменного тока в промышленных установках. Подходит для питания двигателей, трансформаторов, распределительных щитов и других мощных потребителей. Применяется в цехах, на конвейерах, в насосных станциях и объектах энергообеспечения, где требуется точная и быстрая реакция на аномальные токовые нагрузки.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая 400 В и 690 В
• Диапазон настройки защиты от перегрузки: 100–250 А - можно задать порог срабатывания в пределах половины и максимума номинала
• Диапазон регулировки защиты от короткого замыкания: 500–4000 А - позволяет адаптировать чувствительность к импульсным токам, характерным для запуска моторов
• Тип расцепителя: электронный - обеспечивает гибкую настройку, стабильность работы при колебаниях температуры и точность срабатывания
• Степень защиты: IP30 - защищён от доступа к опасным частям пальцами и инструментами, но не герметичен; требует установки внутри шкафа
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёсткую плату, не имеет крепления на стену
• Тип подключения: болтовое - провода фиксируются винтами, обеспечивают прочное и долговечное соединение
• Индикатор отключения: да - визуально показывает состояние (включено/выключено)
• Указатель расцепления: да - сигнализирует причину отключения (перегрузка или КЗ)
• Моторный привод: да - возможность удалённого включения/отключения через внешний привод
• Вид привода: ручной - рычаг для ручного управления
• Конструкция: комплектное устройство в корпусе - все элементы собраны в одном модуле, не требуют сборки
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Автоматический выключатель ВА-99М совместим с DIN-рейками стандарта EN 60715. Монтаж осуществляется на металлическую или пластиковую плату с отверстиями под крепёж. Для подключения используются медные провода сечением до 70 мм2. Учитывайте посадочные размеры: устройство занимает один модуль, но требует свободного пространства вокруг для теплоотвода. Не рекомендуется монтировать рядом с источниками тепла или в местах с повышенной вибрацией. Болтовые зажимы затягиваются моментом 8–10 Нм - переусердствовать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Корпус изготовлен из самозатухающего термостойкого материала, не распространяет горение. Электронный расцепитель гарантирует селективность с другими автоматами в сети, снижая риск ложных срабатываний. Индикация состояния и указатель причины отключения позволяют оперативно диагностировать проблему без вскрытия устройства.

Преимущества

• Электронный расцепитель обеспечивает более точную и настраиваемую защиту по сравнению с тепловыми аналогами
• Широкий диапазон настроек (100–250 А / 500–4000 А) позволяет адаптировать защиту под конкретную нагрузку
• Наличие моторного привода даёт возможность автоматизации процессов включения/отключения
• Компактный моноблок упрощает установку и обслуживание
• Яркая индикация отключения и причины срабатывания минимизирует время простоя

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP30 не защищает от воды, пыли и брызг
• Отсутствие вспомогательных контактов исключает возможность передачи сигналов в системы контроля (например, SCADA)
• Не подходит для постоянного тока - только для переменного тока 50/60 Гц
• Требует профессиональной настройки - неквалифицированная регулировка может привести к ложному срабатыванию или отказу защиты
• Не рассчитана на частое включение/отключение - не является аппаратом управления, а лишь защитным устройством

Примеры использования

• Защита главного входа в промышленный щит 400 В с питанием группы асинхронных двигателей
• Щитовая защита трансформатора 690 В в цехе металлургического производства
• Компонент в составе распределительного пункта на конвейере с частотными преобразователями
• Функциональный узел в системе бесперебойного питания крупного предприятия

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они могут отличаться от заводских
• Используйте тестовую кнопку «Test» ежемесячно для проверки работоспособности расцепителя
• При монтаже соблюдайте минимальные зазоры между устройствами - не менее 10 мм с каждой стороны для охлаждения
• Подключайте провода строго по цветовой маркировке: L1/L2/L3 - фазы, N - ноль (если есть), PE - заземление
• При использовании моторного привода убедитесь, что он совместим с типом привода ВА-99М - не все модели подходят
• Не используйте устройство в качестве рубильника - даже при наличии ручного привода, частое механическое управление сокращает срок службы
