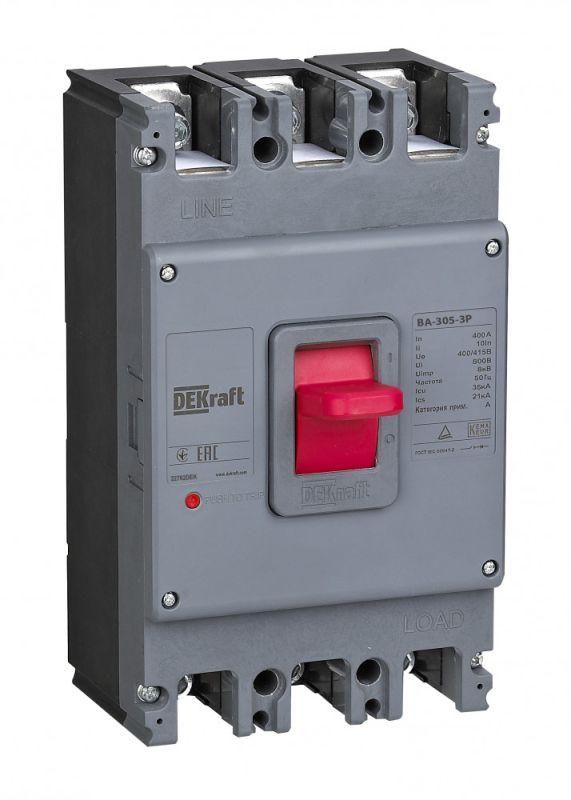

Выключатель автоматический для защиты двигателя 3п 250А 50кА ВА-305 DEKraft 22819DEK APC

Автоматический выключатель ВА-305 от DEKraft - это трёхполюсный силовой аппарат с номинальным током 250 А и отключающей способностью 50 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство оснащено моторным приводом и встроенной конструкцией, что делает его подходящим для установки в шкафах управления на промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА-305 используется исключительно для защиты электродвигателей в системах автоматического управления. Он обеспечивает надёжную коммутацию и защиту при пуске, работе и аварийных ситуациях. Применяется в составе групповых распределительных щитов (ГРЩ), ячеек ВРУ, панелей управления станков, насосов, вентиляторов, конвейеров и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Тип изделия: автоматический выключатель
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 400 В, 50 Гц
• Тип расцепителя: электромагнитный (для защиты от КЗ) и тепловой (для защиты от перегрузок)
• Тип привода: моторный - позволяет дистанционно включать/выключать устройство через внешний сигнал
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа, без корпуса снаружи
• Способ монтажа: встраиваемый - фиксируется внутри панели, не требует внешнего кожуха
• Тип крепления: болтовое - крепится к DIN-рейке или металлической плите с помощью болтов
• Тип управления: рычаг - ручной режим включения/отключения доступен через механический рычаг на лицевой панели
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; не предназначен для открытой установки
• Указатель расцепления: да - визуально показывает причину отключения (тепловое или электромагнитное)

Совместимость и монтаж

Автоматический выключатель ВА-305 совместим со всеми стандартными шкафами управления, где предусмотрена возможность встраивания аппарата с болтовым креплением. Для монтажа требуется свободное место в шкафу глубиной не менее 200 мм. Подключение проводов осуществляется сверху и снизу - допускается использование медных кабелей сечением до 95 мм2. Моторный привод подключается к внешней системе управления через клеммы, указанные в руководстве. Не рекомендуется использовать в условиях повышенной влажности или запылённости из-за низкой степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс отключения C для двигателей, что гарантирует селективность при пусковых токах. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения без необходимости вскрытия шкафа.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей с большой токовой нагрузкой
• Комбинированный расцепитель - одновременная защита от перегрузок и коротких замыканий
• Моторный привод - позволяет интегрировать выключатель в системы АСУ ТП и удалённого управления
• Индикация причины отключения - снижает время диагностики и простоев
• Совместимость с серией ВА-300М - легко заменяется другими моделями этой серии при необходимости масштабирования

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и брызг
• Не предназначен для частого ручного включения/отключения - длительная работа в режиме частой коммутации может сократить срок службы контактов
• Требует наличия места для встраивания - не подходит для поверхностного монтажа
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо применять отдельные устройства (например, УЗО)

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности
• Вводной аппарат в ГРЩ производственного цеха с несколькими насосными станциями
• Распределительный автомат в панели управления вентиляционной установкой
• Компонент в системе управления лифтовым механизмом с частотным преобразователем

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 250 А используйте кабель минимум 95 мм2
• При использовании моторного привода убедитесь, что система управления подаёт правильный уровень сигнала (обычно 24 В постоянного тока)
• Не забудьте про заземление корпуса - даже при IP20 обязательна надёжная связь с контуром заземления
• При замене старого автомата - убедитесь, что габариты и положение клемм совпадают с ВА-305
• Для условий с высокой температурой окружающей среды (>40 C) выбирайте модели с пониженным номиналом или обеспечьте принудительное охлаждение шкафа
