Модуль индикации и программирования AV-CM1 Averes EKF mccb-AV-CM1-av

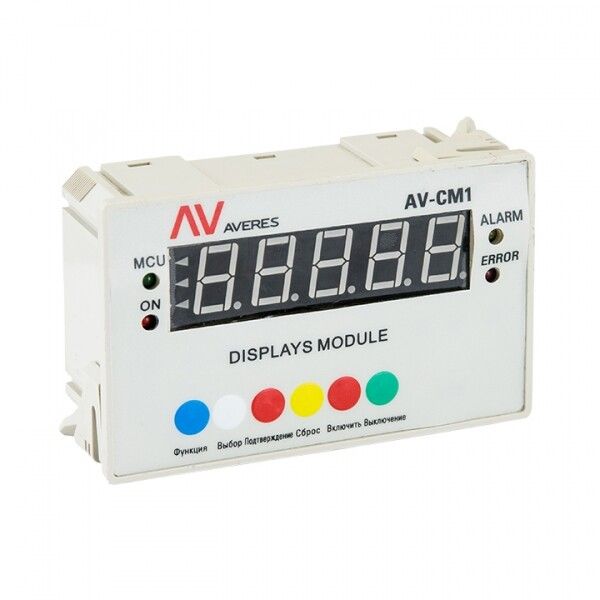

Модуль индикации и программирования AV-CM1 - это компактное устройство для настройки, контроля и отображения параметров работы электронных расцепителей ETU2.2 и ETU6.2 в автоматических выключателях серии Averes от EKF. Модуль AV-CM1 позволяет оператору взаимодействовать с системой защиты без доступа к внутренним элементам выключателя, что упрощает обслуживание и диагностику.

Назначение и область применения

Модуль AV-CM1 предназначен для программирования и индикации параметров электронных расцепителей ETU2.2 и ETU6.2, установленных в автоматических выключателях серии Averes. Он используется там, где требуется удалённый доступ к настройкам защиты - например, в щитовых помещениях, на панелях управления или в местах с ограниченным доступом к оборудованию. Подходит для объектов с централизованной системой учёта и управления энергопотреблением: промышленные линии, насосные станции, системы освещения, трансформаторные подстанции.

Технические характеристики

• Тип компонента: Коммуникационный модуль
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +55 C и повышенной влажности
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: Крепление на винты - фиксируется на DIN-рейке или поверхности с помощью винтовых соединений
• Совместим с: Расцепителями ETU2.2 и ETU6.2 в выключателях серии Averes

Совместимость и монтаж

Модуль AV-CM1 совместим исключительно с электронными расцепителями ETU2.2 и ETU6.2, установленными в автоматических выключателях серии Averes. Для подключения необходимо использовать шлейф, идущий от расцепителя к задней части выключателя - провода выходят через боковые гнёзда корпуса. Модуль крепится винтами на стенку щита или DIN-рейку. Не требует внешнего питания - получает энергию от расцепителя через интерфейс связи. Перед установкой проверьте соответствие модели расцепителя и наличие свободного места рядом с выключателем.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 ограничивает использование внутри закрытых щитов - не применяйте в условиях высокой запылённости, сырости или на открытом воздухе. Климатическое исполнение УХЛ3 допускает работу в неотапливаемых помещениях при соблюдении температурного режима.

Преимущества

• Удобная локализация управления - настройка и просмотр параметров без вскрытия выключателя
• Поддерживает основные функции расцепителей: пороги срабатывания, временные задержки, самодиагностика
• Не требует дополнительного источника питания
• Физически надёжное крепление на винты снижает риск случайного отсоединения

Ограничения применения

• Не работает с другими сериями выключателей - только с Averes и расцепителями ETU2.2/ETU6.2
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне щитов или в сырых зонах
• Не является сетевым интерфейсом - не поддерживает Ethernet, Modbus TCP, Profibus; нужен дополнительный конвертер для интеграции в SCADA
• Не имеет собственного экрана - индикация осуществляется через светодиоды и кнопки на лицевой панели, данные отображаются в виде кодов состояния

Примеры использования

• На производстве: программируется порог перегрузки для конвейера, сигнал тревоги выводится на пульт оператора через AV-CM1
• В ЖКХ: монтаж в этажном щите - техник настраивает время отключения при КЗ без открывания крышки выключателя
• В системах бесперебойного питания: индикация состояния нагрузки и тестирование срабатывания расцепителя вручную

Практические советы

• Перед первичной настройкой прочитайте руководство к расцепителю ETU - параметры AV-CM1 зависят от его прошивки
• При замене модуля сохраните текущую конфигурацию - сброс настроек возможен при отключении питания
• Учитывайте посадочное место: модуль занимает около 80 мм по ширине - планируйте расположение в щите заранее
• Для долгосрочной эксплуатации избегайте вибраций и механических ударов - хотя крепление на винты надёжное, чувствительные элементы внутри могут повредиться
• AV-CM1 не заменяет полноценный HMI - если нужны графические интерфейсы, используйте выносные панели или ПЛК с протокольным конвертером
